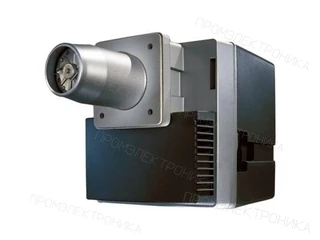

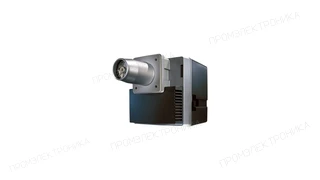

Газовая горелка Weishaupt WG40N/1-A, 1 1/2, исп. ZM-LN

Газовая горелка Weishaupt WG40N/1-A, 1 1/2, исп. ZM-LN: техническое описание

Газовая горелка Weishaupt WG40N/1-A, 1 1/2, исп. ZM-LN — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газовая; регулирование мощности — прогрессивная-механическая.

Рабочая область характеризуется параметрами: диапазон мощности — от 55 до 550 кВт; противодавление — от -2 до 7 мбар; расход газа — от 0 до 57,75 Нм³/ч; давление газа перед рампой — от 12 до 21 мбар. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

Монтажное исполнение: пламенная труба — стандартная; длина пламенной трубы — 235 мм; диаметр пламенной трубы — 151 мм; присоединение — Rp 1 1/2"; комплектация — с головой сгорания, с газовой рампой. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В; потребляемая мощность — 756 - 856 Вт; температура окружающей среды — от -15 до 40 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: уровень шума — 81 дБ.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Weishaupt; артикул или обозначение — 23241651. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
