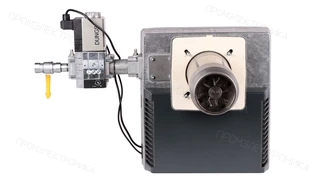

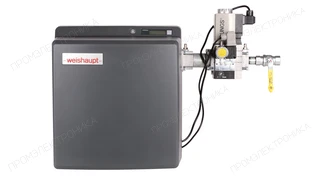

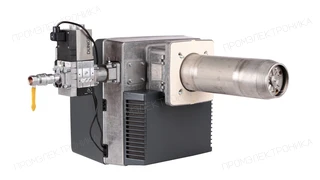

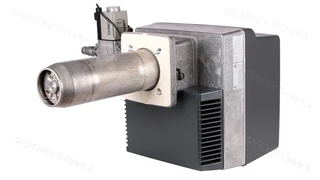

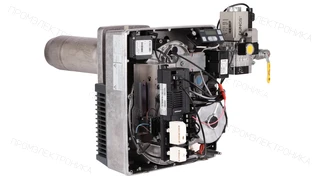

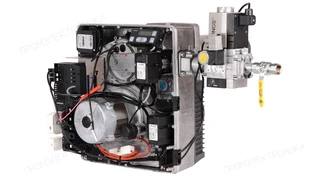

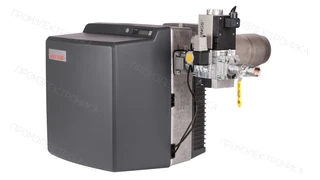

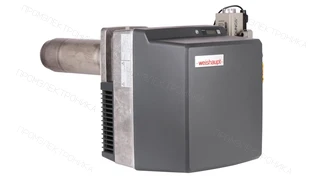

Газовая горелка Weishaupt WG30N/1-C, 3/4, исп. ZM-LN

Газовая горелка Weishaupt WG30N/1-C, 3/4, исп. ZM-LN: техническое описание

Газовая горелка Weishaupt WG30N/1-C, 3/4, исп. ZM-LN — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газовая; регулирование мощности — прогрессивная-механическая.

Рабочая область характеризуется параметрами: диапазон мощности — от 37,5 до 350 кВт; противодавление — от -1 до 3 мбар; расход газа — от 0 до 36,76 Нм³/ч; давление газа перед рампой — от 13 до 21 мбар. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

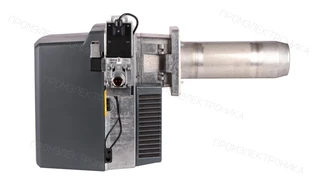

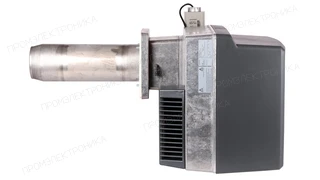

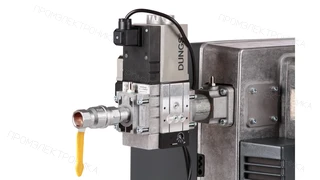

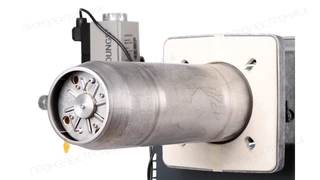

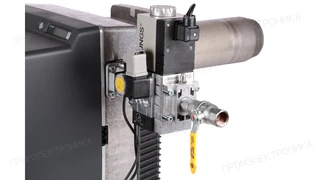

Монтажное исполнение: пламенная труба — стандартная; длина пламенной трубы — 166 мм; диаметр пламенной трубы — 127 мм; присоединение — Rp 3/4"; комплектация — с головой сгорания, с газовой рампой. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В; потребляемая мощность — 544 Вт. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: уровень шума — 79 дБ.

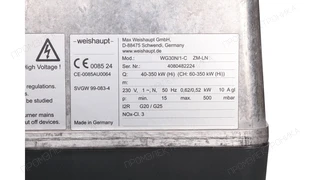

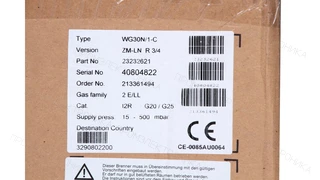

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Weishaupt; артикул или обозначение — 23232621. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
