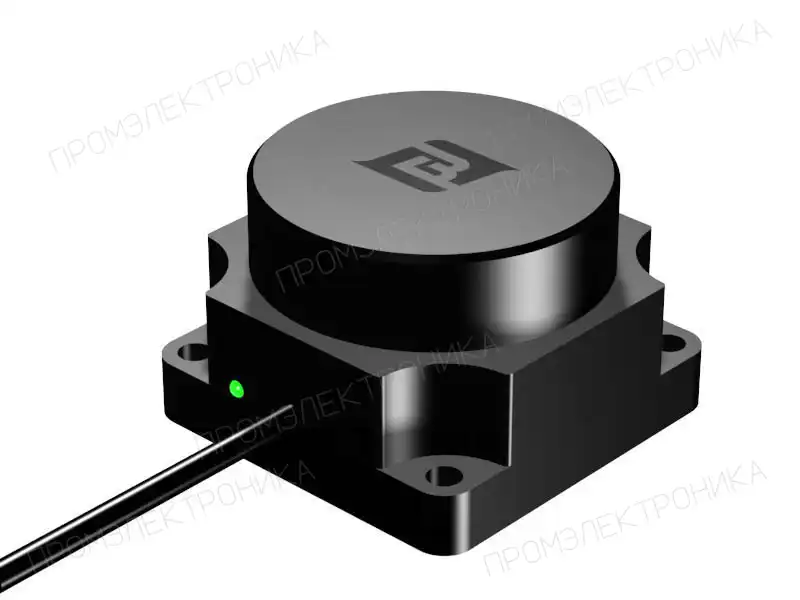

Датчик бесконтактный индуктивный ИДА38-U-PNP(НКУ)
Параметры исполнения
- Схема выхода
- PNP общий (-)
- Функция выхода
- U
- Диапазон питающих напряжений, В
- 15-30[DC]
- Типоразмер корпуса, мм
- Прямоугольный, 60х60х40
- Способ установки
- Встраиваемый
- Способ подключения
- Кабель
В заявке будет указано полное исполнение и артикул 40919.
Запросить цену и срокsales@prom-elec.comНазначение и особенности ИДА38-U-PNP(НКУ)
Датчик бесконтактный индуктивный ИДА38-U-PNP(НКУ) производства СКБ Индукция, артикул 40919. Исполнение относится к группе «С аналоговым выходом 3-х, 4-х проводные на постоянное напряжение 15-30В».

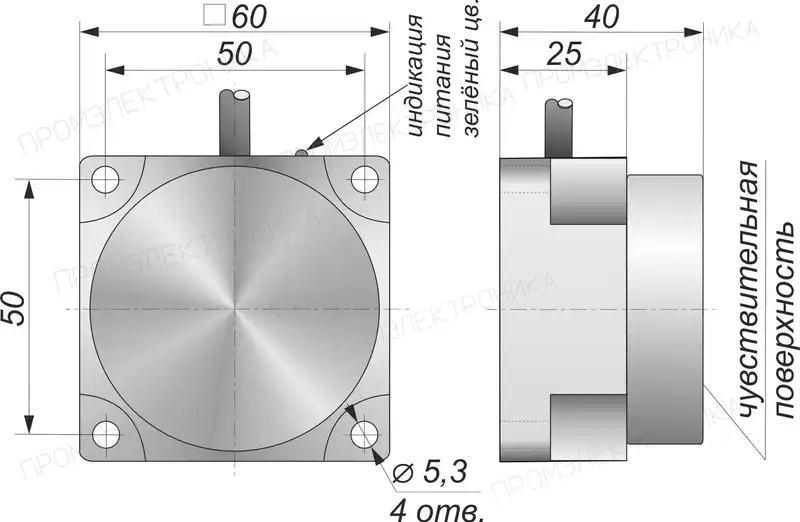

Монтажные характеристики ИДА38-U-PNP(НКУ): корпус — Прямоугольный, 60х60х40; материал — Пластик; установка — встраиваемый.

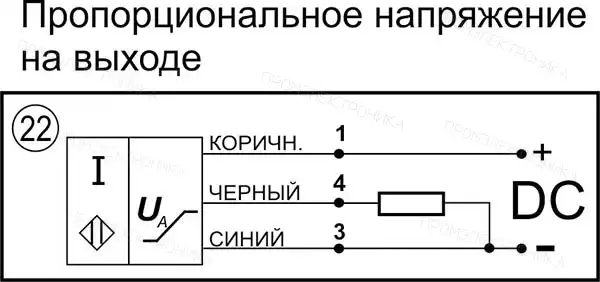

Электрическое исполнение: питание 15-30[DC] В, схема выхода «PNP общий (-)», функция «U». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение ИДА38-U-PNP(НКУ) — кабель, длина кабеля 2 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 67; рабочая температура окружающей среды +15...+35 °C. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Способ установки | Встраиваемый |
|---|---|
| Схема выхода | PNP общий (-) |
| Функция выхода | U |
| Типоразмер корпуса, мм | Прямоугольный, 60х60х40 |
| Материал корпуса датчика | Пластик |
| Степень защиты IP | IP 67 |
| Диапазон питающих напряжений, В | 15-30[DC] |
| Наличие защиты от переполюсовки | Есть |
| Наличие заземления | Нет |
| Способ подключения | Кабель |
| Длина кабеля, м | 2 |
| Тип кабеля | ПМВ 3x0,34 мм² |
| Рабочая температура окружающей среды, °С | +15...+35 |
| Наличие индикации питания | Есть |

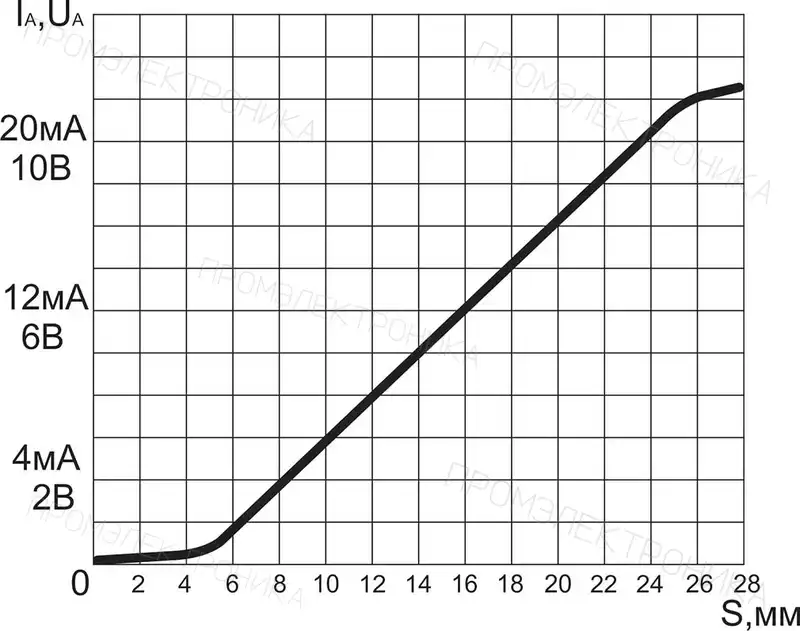

| Рабочее расстояние (линейный диапазон), Sa, мм | 7…23 |
| Максимальная нелинейность в линейном диапазоне, % | 10 |
| Максимальная скорость изменения напр. на выходе "U", В/мс | 2,5 |
| Сопротивление нагрузки "Выхода по напряжению", Rmin, кОм | >4,7 |
| Диапазон изменения напряжения на выходе, Uвых/ Uлин, B | 0,5 …11,5 |
Параметр не найден. Очистите строку поиска, чтобы увидеть полную таблицу.
Документация
PDF · точное исполнениеПодбор замены и зарубежные обозначения
Сопоставление обозначений помогает начать подбор. Перед заменой проверьте питание, выход, NO/NC, монтаж, дистанцию и соединение. Список может относиться к базовой модели: условие указано в каждой строке.
Искать по маркировке другого датчика
