Датчик бесконтактный индуктивный ИДА39-I-PNP-P(НКУ)
Параметры исполнения
- Схема выхода
- PNP общий (-)
- Функция выхода
- I
- Диапазон питающих напряжений, В
- 18-30[DC ]
- Типоразмер корпуса, мм
- Прямоугольный, 60х60х40
- Способ установки
- Не встраиваемый
- Способ подключения
- Разъём
В заявке будет указано полное исполнение и артикул 13145.
Запросить цену и срокsales@prom-elec.comНазначение и особенности ИДА39-I-PNP-P(НКУ)
Датчик бесконтактный индуктивный ИДА39-I-PNP-P(НКУ) производства СКБ Индукция, артикул 13145. Исполнение относится к группе «С аналоговым выходом 3-х, 4-х проводные на постоянное напряжение 15-30В».

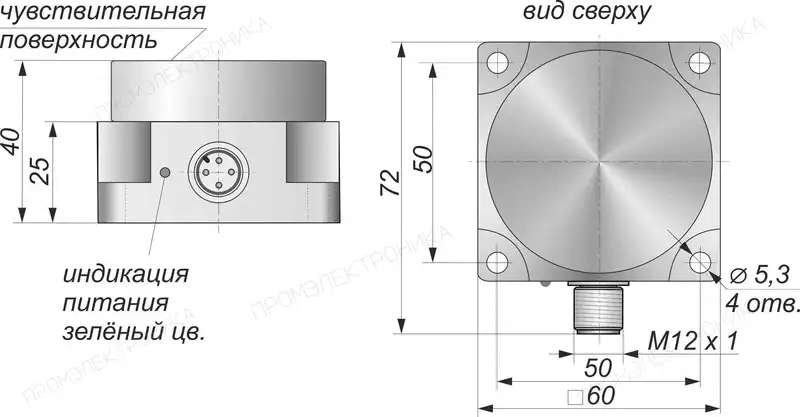

Монтажные характеристики ИДА39-I-PNP-P(НКУ): корпус — Прямоугольный, 60х60х40; материал — Пластик; установка — не встраиваемый. Перед монтажом проверьте свободную зону вокруг чувствительной поверхности по чертежу.
Электрическое исполнение: питание 18-30[DC ] В, схема выхода «PNP общий (-)», функция «I». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение ИДА39-I-PNP-P(НКУ) — разъём. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 67; рабочая температура окружающей среды +15...+35 °C. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Способ установки | Не встраиваемый |
|---|---|
| Схема выхода | PNP общий (-) |
| Функция выхода | I |
| Типоразмер корпуса, мм | Прямоугольный, 60х60х40 |
| Материал корпуса датчика | Пластик |
| Степень защиты IP | IP 67 |
| Диапазон питающих напряжений, В | 18-30[DC ] |
| Наличие защиты от переполюсовки | Есть |
| Наличие заземления | Нет |
| Способ подключения | Разъём |
| Рабочая температура окружающей среды, °С | +15...+35 |
| Наличие индикации питания | Есть |

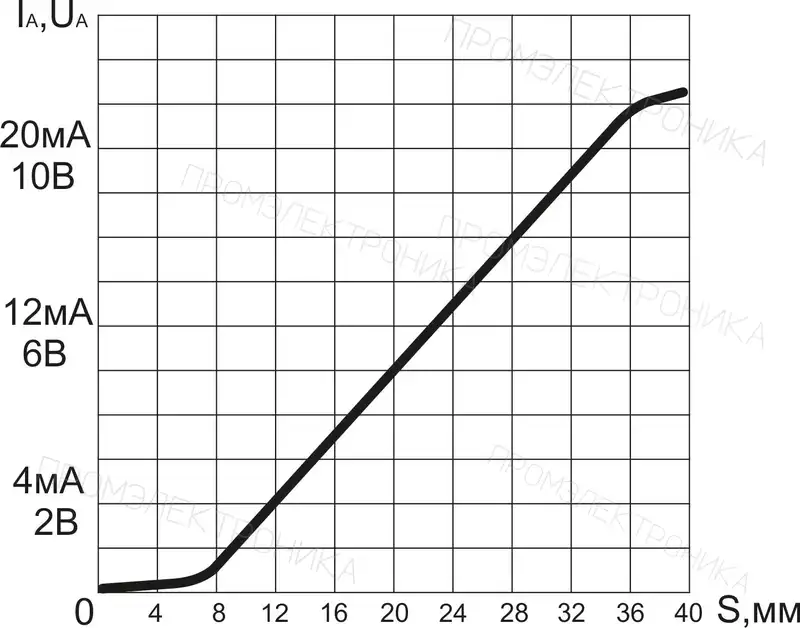

| Рабочее расстояние (линейный диапазон), Sa, мм | 12...34 |
| Максимальная нелинейность в линейном диапазоне, % | 10 |
| Максимальная скорость изменения тока на выходе "I", А/с | 3,5 |
| Сопротивление нагрузки "Выхода по току", Rmax, Ом | <500 |
| Диапазон изменения тока на выходе, Iвых/ Iлин, мА | 4…20 |
Параметр не найден. Очистите строку поиска, чтобы увидеть полную таблицу.
Документация
PDF · точное исполнениеПодбор замены и зарубежные обозначения
Сопоставление обозначений помогает начать подбор. Перед заменой проверьте питание, выход, NO/NC, монтаж, дистанцию и соединение. Список может относиться к базовой модели: условие указано в каждой строке.
Искать по маркировке другого датчика
