ВБИ, ВБО, ВБЕ, ДКС, ДПАВБИ-Ф60-40К-1243-З
Предлагаемая модель: И38-NO/NC-AC-KСовпадает полное обозначение
СКБ ИНДУКЦИЯ · АРТИКУЛ 40713
Датчик бесконтактный индуктивный И38-NO/NC-AC-K
Полное обозначение: И38-NO/NC-AC-K
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 25
- Рабочее расстояние переключения, Sa, мм
- 20,3
- Схема выхода
- AC 2-х пр.
- Функция выхода
- NO/NC
- Диапазон питающих напряжений, В
- 20-250[AC ] 30-250[DC ]
- Типоразмер корпуса, мм
- Прямоугольный, 60х60х40
Цена и срок поставки по запросу
Как работает датчикИнтерактивный пример в 3D
В заявке будет указано полное исполнение и артикул 40713.
Запросить цену и срокsales@prom-elec.comНазначение и особенности И38-NO/NC-AC-K
Датчик бесконтактный индуктивный И38-NO/NC-AC-K производства СКБ Индукция, артикул 40713. Исполнение относится к группе «На переменное 20-250В/ постоянное напряжение 30-250В».
Монтажные характеристики И38-NO/NC-AC-K: корпус — Прямоугольный, 60х60х40; материал — Пластик; установка — встраиваемый.
Номинальное расстояние переключения Sn для этого артикула — 25 мм. Рабочее расстояние Sa указано отдельно: 20,3 мм. Эти величины учитывают при выборе фактического зазора.
Электрическое исполнение: питание 20-250[AC ] 30-250[DC ] В, схема выхода «AC 2-х пр.», функция «NO/NC». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.

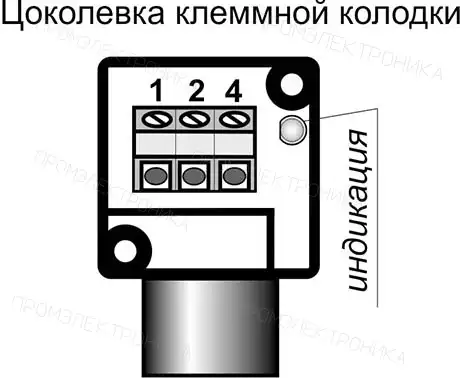

Подключение И38-NO/NC-AC-K — клеммник. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 65; рабочая температура окружающей среды -25…+75 °C; максимальная частота переключения 100 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 25 |
|---|---|
| Способ установки | Встраиваемый |
| Схема выхода | AC 2-х пр. |
| Функция выхода | NO/NC |
| Типоразмер корпуса, мм | Прямоугольный, 60х60х40 |
| Материал корпуса датчика | Пластик |
| Максимальная частота переключения, Гц | 100 |
| Степень защиты IP | IP 65 |
| Наличие регулировки Sn | Нет |
| Гистерезис, %, не более | 10 |
| Рабочее расстояние переключения, Sa, мм | 20,3 |
| Диапазон питающих напряжений, В | 20-250[AC ] 30-250[DC ] |
| Наличие индикации включения | Есть |
| Наличие защиты от переполюсовки | Нет |
| Наличие комплексной защиты | Есть на акт. выходе NO |
| Наличие заземления | Нет |
| Остаточный ток (ток утечки), мА, не более | 2,5 |
| Способ подключения | Клеммник |
| Рабочая температура окружающей среды, °С | -25…+75 |
Параметр не найден. Очистите строку поиска, чтобы увидеть полную таблицу.
Документация
PDF · точное исполнениеПодбор замены и зарубежные обозначения
Сопоставление обозначений помогает начать подбор. Перед заменой проверьте питание, выход, NO/NC, монтаж, дистанцию и соединение. Список может относиться к базовой модели: условие указано в каждой строке.
ВБИ, ВБО, ВБЕ, ДКС, ДПАВБИ-Ф60-40К-1243-Л
Предлагаемая модель: И38-NO/NC-AC-KСовпадает полное обозначение
ВБИ, ВБО, ВБЕ, ДКС, ДПАВБИ-Ф60-40К-1253-З
Предлагаемая модель: И38-NO/NC-AC-KСовпадает полное обозначение
ВБИ, ВБО, ВБЕ, ДКС, ДПАВБИ-Ф60-40К-1253-Л
Предлагаемая модель: И38-NO/NC-AC-KСовпадает полное обозначение
ВБИ, ВБО, ВБЕ, ДКС, ДПАВБИ-Ф60-40К-1343-З
Предлагаемая модель: И38-NO/NC-AC-KСовпадает полное обозначение
ВБИ, ВБО, ВБЕ, ДКС, ДПАВБИ-Ф60-40К-1343-Л
Предлагаемая модель: И38-NO/NC-AC-KСовпадает полное обозначение
ВБИ, ВБО, ВБЕ, ДКС, ДПАВБИ-Ф60-40К-1353-З
Предлагаемая модель: И38-NO/NC-AC-KСовпадает полное обозначение
ВБИ, ВБО, ВБЕ, ДКС, ДПАВБИ-Ф60-40К-1353-Л
Предлагаемая модель: И38-NO/NC-AC-KСовпадает полное обозначение
