СКБ ИНДУКЦИЯ · АРТИКУЛ 18681

Датчик бесконтактный индуктивный И38-NO/NC-AC

Name: Датчик бесконтактный индуктивный И38-NO/NC-AC
Brand: СКБ Индукция
SKU: 18681

Полное обозначение: И38-NO/NC-AC

Параметры исполнения

Номинальное расстояние переключения, Sn, мм: 25
Рабочее расстояние переключения, Sa, мм: 20,3
Схема выхода: AC 2-х пр.
Функция выхода: NO/NC
Диапазон питающих напряжений, В: 20-250[AC ] 30-250[DC ]

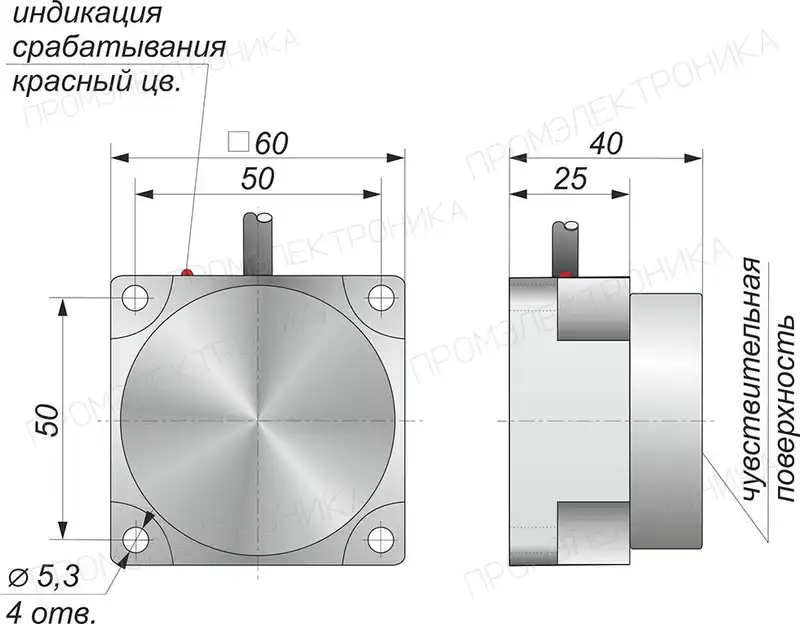

Типоразмер корпуса, мм: Прямоугольный, 60х60х40

Цена и срок поставки по запросу

В заявке будет указано полное исполнение и артикул 18681.

Запросить цену и срок sales@prom-elec.com

Как работает датчикИнтерактивный пример в 3D

Назначение и особенности И38-NO/NC-AC

Датчик бесконтактный индуктивный И38-NO/NC-AC производства СКБ Индукция, артикул 18681. Исполнение относится к группе «На переменное 20-250В/ постоянное напряжение 30-250В».

Монтажные характеристики И38-NO/NC-AC: корпус — Прямоугольный, 60х60х40; материал — Пластик; установка — встраиваемый.

Номинальное расстояние переключения Sn для этого артикула — 25 мм. Рабочее расстояние Sa указано отдельно: 20,3 мм. Эти величины учитывают при выборе фактического зазора.

Электрическое исполнение: питание 20-250[AC ] 30-250[DC ] В, схема выхода «AC 2-х пр.», функция «NO/NC». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.

Подключение И38-NO/NC-AC — кабель, длина кабеля 2 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.

Условия для выбора: защита IP 67; рабочая температура окружающей среды -25…+75 °C; максимальная частота переключения 100 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.

Технические характеристики

Найти параметр

Номинальное расстояние переключения, Sn, мм	25
Способ установки	Встраиваемый
Схема выхода	AC 2-х пр.
Функция выхода	NO/NC
Типоразмер корпуса, мм	Прямоугольный, 60х60х40
Материал корпуса датчика	Пластик
Максимальная частота переключения, Гц	100
Степень защиты IP	IP 67
Наличие регулировки Sn	Нет
Гистерезис, %, не более	10
Рабочее расстояние переключения, Sa, мм	20,3
Диапазон питающих напряжений, В	20-250[AC ] 30-250[DC ]
Наличие индикации включения	Есть
Наличие комплексной защиты	Есть на акт. выходе NO
Наличие заземления	Нет
Остаточный ток (ток утечки), мА, не более	2,5
Способ подключения	Кабель
Длина кабеля, м	2
Тип кабеля	ПМВ 3x0,34 мм²
Рабочая температура окружающей среды, °С	-25…+75

Документация

PDF · точное исполнение

PDFСКБ Индукция — И38-NO/NC-AC — ПаспортRU · 4 стр. · 0,5 МБ

Подбор замены и зарубежные обозначения

Сопоставление обозначений помогает начать подбор. Перед заменой проверьте питание, выход, NO/NC, монтаж, дистанцию и соединение. Список может относиться к базовой модели: условие указано в каждой строке.

ВБИ, ВБО, ВБЕ, ДКС, ДПАВБИ-Ф60-40У-1243-З
