Датчик бесконтактный ёмкостный E14-NО/NC-ACR-ПГ-BT
Параметры исполнения
- Схема выхода
- AC с реле
- Функция выхода
- NO/NC
- Диапазон питающих напряжений, В
- 198-250[AC ]
- Типоразмер корпуса, мм
- Прямоугольный, 80x80x40
- Способ установки
- Не встраиваемый
- Способ подключения
- Кабель
В заявке будет указано полное исполнение и артикул 34813.
Запросить цену и срокsales@prom-elec.comНазначение и особенности E14-NО/NC-ACR-ПГ-BT
Датчик бесконтактный ёмкостный E14-NО/NC-ACR-ПГ-BT производства СКБ Индукция, артикул 34813. Исполнение относится к группе «На переменное 20-250В/ постоянное напряжение 30-250В».

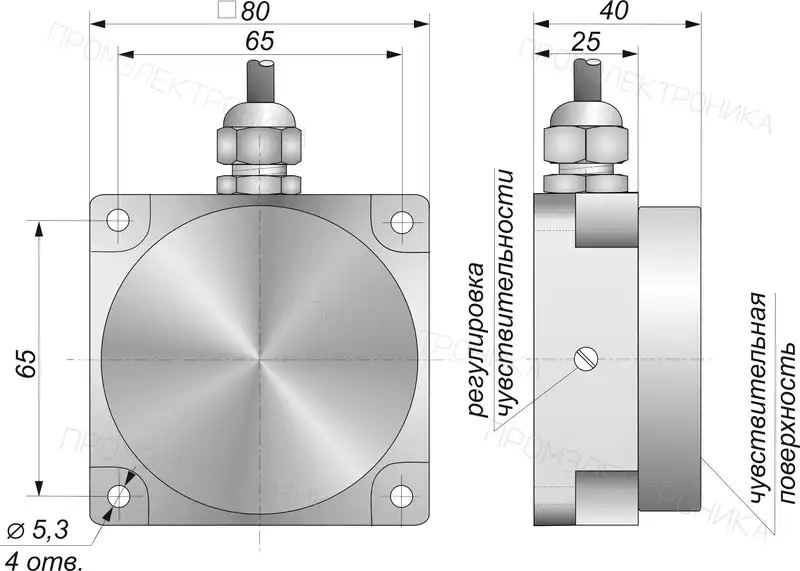

Монтажные характеристики E14-NО/NC-ACR-ПГ-BT: корпус — Прямоугольный, 80x80x40; материал — Пластик; установка — не встраиваемый. Перед монтажом проверьте свободную зону вокруг чувствительной поверхности по чертежу.
Электрическое исполнение: питание 198-250[AC ] В, схема выхода «AC с реле», функция «NO/NC». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение E14-NО/NC-ACR-ПГ-BT — кабель, длина кабеля 2 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 68; рабочая температура окружающей среды -15…+105 °C; максимальная частота переключения 100 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Способ установки | Не встраиваемый |
|---|---|
| Схема выхода | AC с реле |
| Функция выхода | NO/NC |
| Типоразмер корпуса, мм | Прямоугольный, 80x80x40 |
| Материал корпуса датчика | Пластик |
| Максимальная частота переключения, Гц | 100 |
| Степень защиты IP | IP 68 |
| Наличие регулировки Sn | Есть |
| Гистерезис, %, не более | 10 |
| Диапазон питающих напряжений, В | 198-250[AC ] |
| Ток нагрузки, мА, не более | 2A 220VAC;4A/24VDC |
| Наличие индикации включения | Нет |
| Наличие комплексной защиты | Нет |
| Наличие заземления | Нет |
| Остаточный ток (ток утечки), мА, не более | Нет |
| Способ подключения | Кабель |
| Длина кабеля, м | 2 |
| Тип кабеля | ПМВ МБ 5x0,25 мм² |
| Рабочая температура окружающей среды, °С | -15…+105 |
| Задержка выключения, с | Нет |
| Задержка включения, с | Нет |
Параметр не найден. Очистите строку поиска, чтобы увидеть полную таблицу.
Документация
PDF · точное исполнениеПодбор замены и зарубежные обозначения
Сопоставление обозначений помогает начать подбор. Перед заменой проверьте питание, выход, NO/NC, монтаж, дистанцию и соединение. Список может относиться к базовой модели: условие указано в каждой строке.
