Датчик бесконтактный ёмкостный SCDD30-NO/NC-ACR-TRAB4H
Полное обозначение: SCDD30-NO/NC-ACR-TRAB4H
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 0..20
- Схема выхода
- AC с реле
- Функция выхода
- NO/NC
- Диапазон питающих напряжений, В
- 90..250[AC]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М30x1,5
- Способ подключения
- Кабель
Цена и срок поставки по запросу
Как работает датчикИнтерактивный пример в 3D
В заявке будет указано полное исполнение и артикул 30013.
Запросить цену и срокsales@prom-elec.comНазначение и особенности SCDD30-NO/NC-ACR-TRAB4H
Датчик бесконтактный ёмкостный SCDD30-NO/NC-ACR-TRAB4H производства СКБ Индукция, артикул 30013. Исполнение относится к группе «На переменное 20-250В/ постоянное напряжение 30-250В».

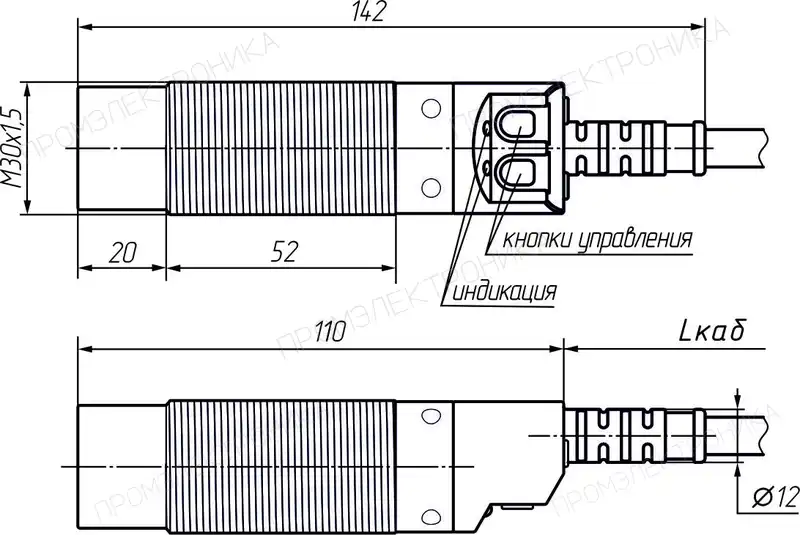

Монтажные характеристики SCDD30-NO/NC-ACR-TRAB4H: корпус — Цилиндрический с резьбой, М30x1,5; материал — Пластик.
Номинальное расстояние переключения Sn для этого артикула — 0..20 мм. При подборе проверьте условия измерения, размеры и материал управляющего объекта.
Электрическое исполнение: питание 90..250[AC] В, схема выхода «AC с реле», функция «NO/NC». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение SCDD30-NO/NC-ACR-TRAB4H — кабель, длина кабеля 2 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 68/ IP 67; рабочая температура окружающей среды -25…+75 °C; максимальная частота переключения 1 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 0..20 |
|---|---|
| Схема выхода | AC с реле |
| Функция выхода | NO/NC |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М30x1,5 |
| Материал корпуса датчика | Пластик |
| Максимальная частота переключения, Гц | 1 |
| Степень защиты IP | IP 68/ IP 67 |
| Момент затяжки крепежа, Нм, не более | 20 |
| Материал гайки | Пластик |
| Наличие регулировки Sn | Есть |
| Гистерезис, %, не более | 5..20 |
| Диапазон питающих напряжений, В | 90..250[AC] |
| Ток нагрузки, мА, не более | 50 |

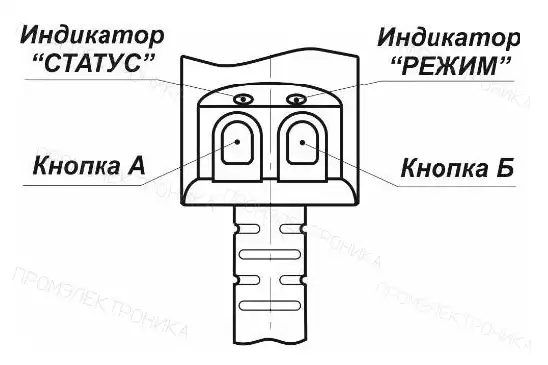

| Наличие индикации включения | Есть |
| Наличие заземления | Нет |
| Способ подключения | Кабель |
| Длина кабеля, м | 2 |
| Тип кабеля | ПМВ 5х0,75 мм² |
| Рабочая температура окружающей среды, °С | -25…+75 |
| Задержка выключения, с | 1 с...4 часа |
| Задержка включения, с | 1 с...4 часа |
