Датчик-реле температуры T03W1-3U7-NO-R-P
Параметры исполнения
- Количество порогов включения/выключения
- 1
- Номиналы порога включения/выключения №1, °С
- +3...+10
- Точность порогов включения/выключения, °С
- ±1
- Материал погружной части
- Латунь
- Схема выхода
- DC с реле
- Диапазон питающих напряжений, В
- 18-30[DC ]
В заявке будет указано полное исполнение и артикул 32822.
Запросить цену и срокsales@prom-elec.comНазначение и особенности T03W1-3U7-NO-R-P
Датчик-реле температуры T03W1-3U7-NO-R-P производства СКБ Индукция, артикул 32822. Исполнение относится к группе «Датчик- реле температуры (ДРТ)».
Параметры, с которых стоит начать подбор T03W1-3U7-NO-R-P: количество порогов включения/выключения — 1; номиналы порога включения/выключения №1, °с — +3...+10; точность порогов включения/выключения, °с — ±1; материал погружной части — Латунь.

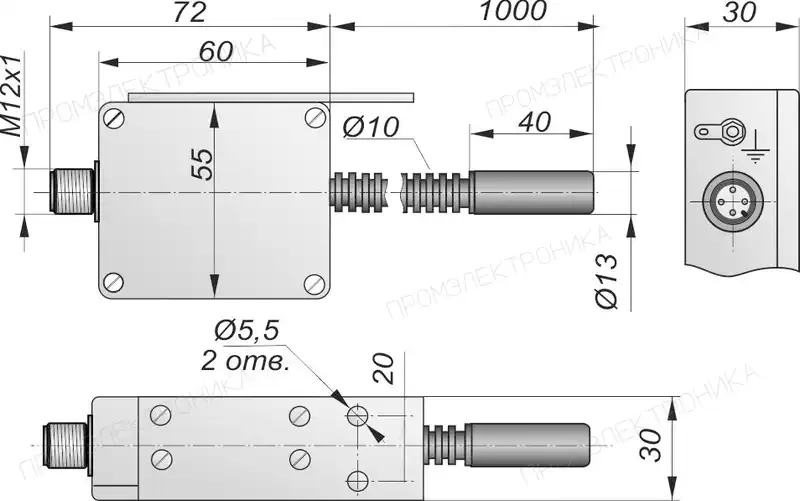

Монтажные характеристики T03W1-3U7-NO-R-P: корпус — Прямоугольный, 133х85х35; материал — Алюминий.
Электрическое исполнение: питание 18-30[DC ] В, схема выхода «DC с реле». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.

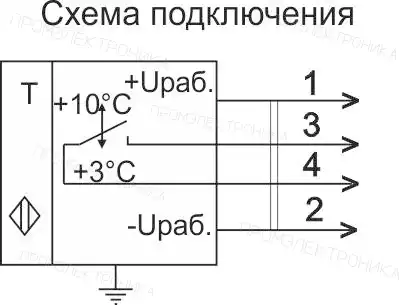

Подключение T03W1-3U7-NO-R-P — разъём. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 68/ IP 67; рабочая температура окружающей среды -40…+50 °C. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Схема выхода | DC с реле |
|---|---|
| Типоразмер корпуса, мм | Прямоугольный, 133х85х35 |
| Материал корпуса датчика | Алюминий |
| Степень защиты IP | IP 68/ IP 67 |
| Номинальное напряжение питания, В | 24 [DC] |
| Диапазон питающих напряжений, В | 18-30[DC ] |
| Наличие защиты от переполюсовки | Есть |
| Наличие заземления | Нет |
| Способ подключения | Разъём |
| Рабочая температура окружающей среды, °С | -40…+50 |
| Материал погружной части | Латунь |
| Напряжение коммутируемое, не более, В | 250[АС/DC] |
| Количество порогов включения/выключения | 1 |
| Точность порогов включения/выключения, °С | ±1 |
| Номиналы порога включения/выключения №1, °С | +3...+10 |
| Собственная потребляемая мощность, Вт, не более | 3 |
| Мощность коммутируемой нагрузки при 230В, 50Гц, активная, Вт | 1700 |
| Мощность коммутируемой нагрузки при 230В, 50Гц, индуктивная, Вт | 150 |
| Сопротивление изоляции при Uисп.=500В, МОм, не менее | 10 |
