Датчик-реле температуры ДРТ T01 100-90-NC/NC-R(корпус металл)
Параметры исполнения
- Количество порогов включения/выключения
- 2
- Номиналы порога включения/выключения №1, °С
- +88...+92
- Точность порогов включения/выключения, °С
- ±2
- Материал погружной части
- Текаформ
- Схема выхода
- DC с реле
- Функция выхода
- NC/NC
В заявке будет указано полное исполнение и артикул 15140.
Запросить цену и срокsales@prom-elec.comНазначение и особенности ДРТ T01 100-90-NC/NC-R(корпус металл)
Датчик-реле температуры ДРТ T01 100-90-NC/NC-R(корпус металл) производства СКБ Индукция, артикул 15140. Исполнение относится к группе «Датчик- реле температуры (ДРТ)».
Параметры, с которых стоит начать подбор ДРТ T01 100-90-NC/NC-R(корпус металл): количество порогов включения/выключения — 2; номиналы порога включения/выключения №1, °с — +88...+92; точность порогов включения/выключения, °с — ±2; материал погружной части — Текаформ.
Монтажные характеристики ДРТ T01 100-90-NC/NC-R(корпус металл): корпус — Прямоугольный, 130х81х30; материал — Алюминий.
Электрическое исполнение: питание 18-30[DC ] В, схема выхода «DC с реле», функция «NC/NC». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.

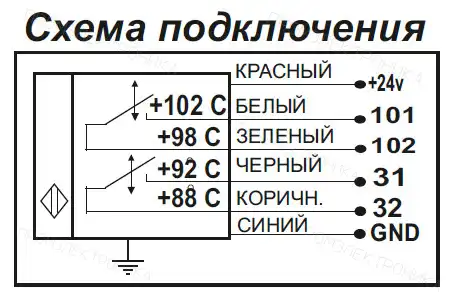

Подключение ДРТ T01 100-90-NC/NC-R(корпус металл) — кабель. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 68; рабочая температура окружающей среды -40…+50 °C. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Схема выхода | DC с реле |
|---|---|
| Функция выхода | NC/NC |
| Типоразмер корпуса, мм | Прямоугольный, 130х81х30 |
| Материал корпуса датчика | Алюминий |
| Степень защиты IP | IP 68 |
| Номинальное напряжение питания, В | 24 [DC] |
| Диапазон питающих напряжений, В | 18-30[DC ] |
| Наличие защиты от переполюсовки | Есть |
| Наличие заземления | Есть |
| Способ подключения | Кабель |
| Рабочая температура окружающей среды, °С | -40…+50 |
| Материал погружной части | Текаформ |
| Напряжение коммутируемое, не более, В | 250[АС/DC] |
| Количество порогов включения/выключения | 2 |
| Точность порогов включения/выключения, °С | ±2 |
| Номиналы порога включения/выключения №1, °С | +88...+92 |
| Собственная потребляемая мощность, Вт, не более | 3 |
| Сопротивление изоляции при Uисп.=500В, МОм, не менее | 10 |
| Cоединительный размер, мм | М27х2 |
| Материал головки | Нержавеющая сталь |
| Номиналы порога включения/выключения №2, °С | +98...+102 |
