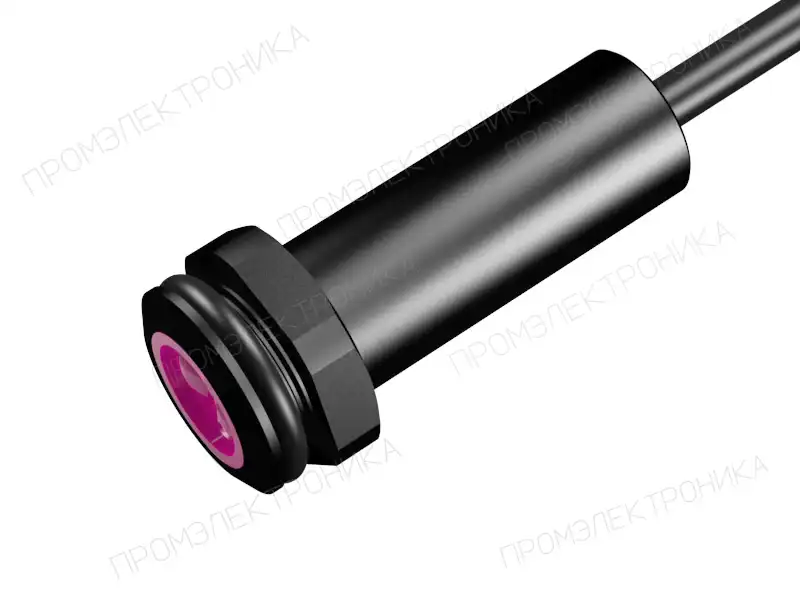

Датчик бесконтактный оптический O92-NO/NC-DCR-MW5M-PG(Текаформ, Lкаб=0,1м)
Параметры исполнения
- Схема выхода
- DC с реле
- Функция выхода
- NO/NC
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М20x1,5
- Способ подключения
- Кабель с разъёмом
- Степень защиты IP
- IP 68/ IP 65
В заявке будет указано полное исполнение и артикул 32696.
Запросить цену и срокsales@prom-elec.comНазначение и особенности O92-NO/NC-DCR-MW5M-PG(Текаформ, Lкаб=0,1м)
Датчик бесконтактный оптический O92-NO/NC-DCR-MW5M-PG(Текаформ, Lкаб=0,1м) производства СКБ Индукция, артикул 32696. Исполнение относится к группе «Диффузные. Тип D. 3-х, 4-х проводные на постоянное напряжение 10-30В».

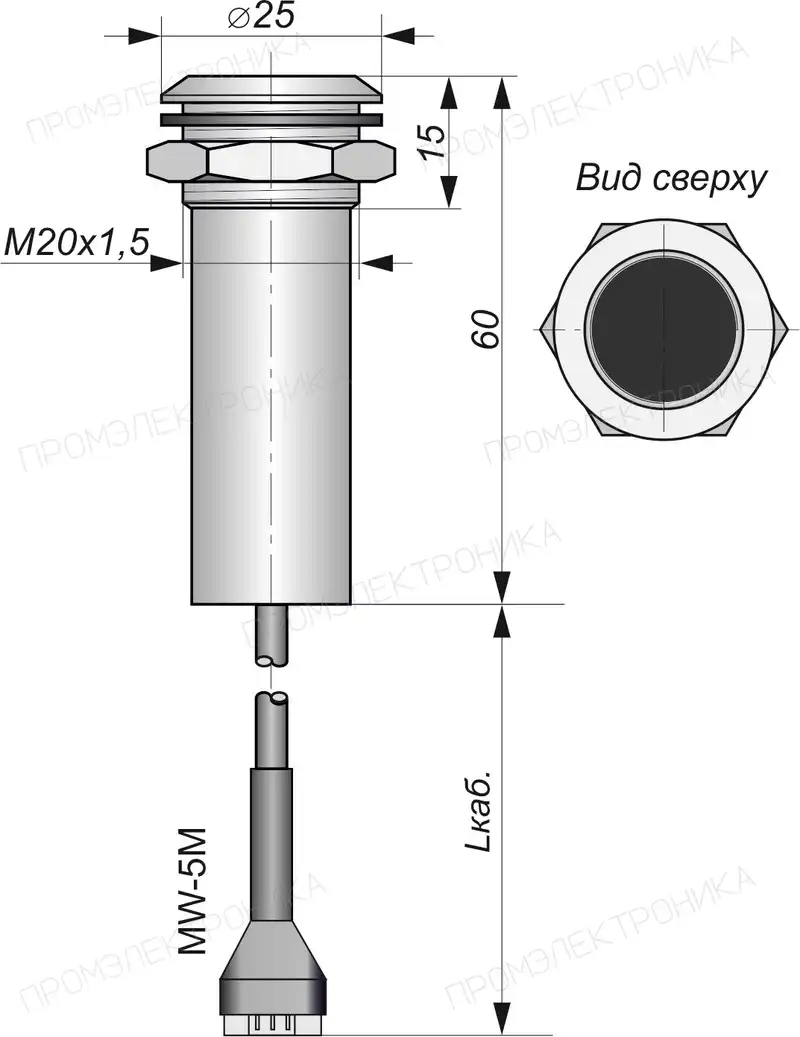

Монтажные характеристики O92-NO/NC-DCR-MW5M-PG(Текаформ, Lкаб=0,1м): корпус — Цилиндрический с резьбой, М20x1,5; материал — Пластик.

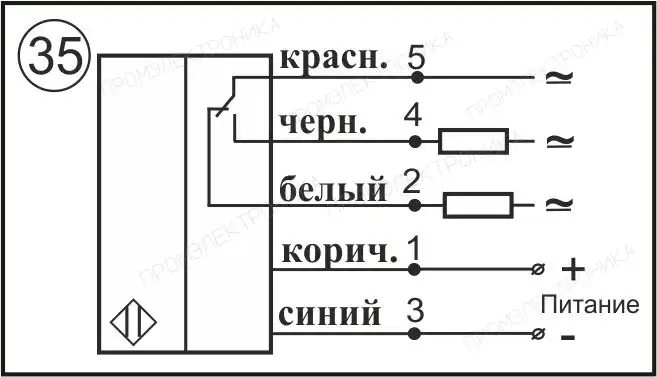

Электрическое исполнение: схема выхода «DC с реле», функция «NO/NC». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.

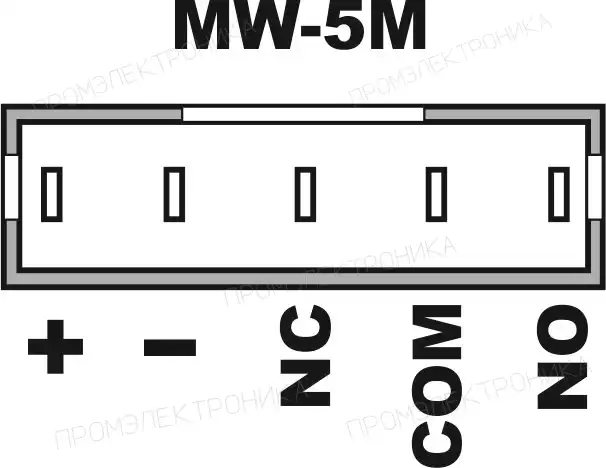

Подключение O92-NO/NC-DCR-MW5M-PG(Текаформ, Lкаб=0,1м) — кабель с разъёмом, длина кабеля 0,1 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 68/ IP 65; максимальная частота переключения 100 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Схема выхода | DC с реле |
|---|---|
| Функция выхода | NO/NC |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М20x1,5 |
| Материал корпуса датчика | Пластик |
| Максимальная частота переключения, Гц | 100 |
| Степень защиты IP | IP 68/ IP 65 |
| Материал гайки | Пластик |
| Гистерезис, %, не более | 10 |
| Номинальное напряжение питания, В | 24 [DC] |
| Ток нагрузки, мА, не более | 400 |
| Наличие индикации включения | Есть |
| Наличие защиты от переполюсовки | Есть |
| Наличие комплексной защиты | Нет |
| Способ подключения | Кабель с разъёмом |
| Длина кабеля, м | 0,1 |
| Тип кабеля | ПМВ 5x0,25 мм² |
| Ток потребления, мА, не более | 25 |
| Угол излучения, ° | 6±1 |
| Материал оптики | Пластик |
| Наличие регулировки зоны чувствительности, Sd, мм | Нет |
| Зона чувствительности, Sd, мм | 130 |
| Допустимая внешняя освещенность, Лк, не более | 5000 |
| Слепая зона, % от Sd, не более | 10 |
Параметр не найден. Очистите строку поиска, чтобы увидеть полную таблицу.
Документация
PDF · точное исполнениеПодбор замены и зарубежные обозначения
Сопоставление обозначений помогает начать подбор. Перед заменой проверьте питание, выход, NO/NC, монтаж, дистанцию и соединение. Список может относиться к базовой модели: условие указано в каждой строке.
