Датчик бесконтактный оптический О0132-NO/NC-PNP-K(с регулировкой)
Параметры исполнения
- Схема выхода
- PNP общий (-)
- Функция выхода
- NO/NC
- Диапазон питающих напряжений, В
- 10-30[DC]
- Типоразмер корпуса, мм
- Прямоугольный, 66х28х20
- Способ подключения
- Клеммник
- Степень защиты IP
- IP 65
В заявке будет указано полное исполнение и артикул 30238.
Запросить цену и срокsales@prom-elec.comНазначение и особенности О0132-NO/NC-PNP-K(с регулировкой)
Датчик бесконтактный оптический О0132-NO/NC-PNP-K(с регулировкой) производства СКБ Индукция, артикул 30238. Исполнение относится к группе «Диффузные. Тип D. 3-х, 4-х проводные на постоянное напряжение 10-30В».

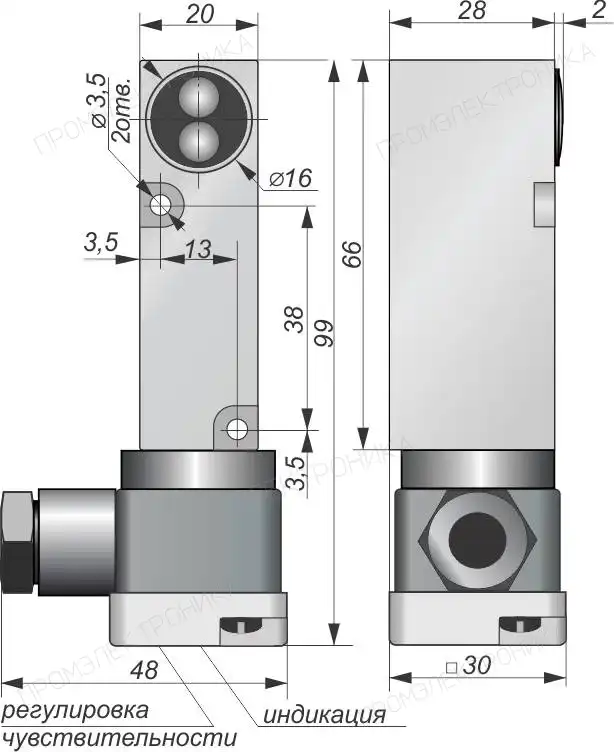

Монтажные характеристики О0132-NO/NC-PNP-K(с регулировкой): корпус — Прямоугольный, 66х28х20; материал — Пластик.
Электрическое исполнение: питание 10-30[DC] В, схема выхода «PNP общий (-)», функция «NO/NC». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение О0132-NO/NC-PNP-K(с регулировкой) — клеммник. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 65; максимальная частота переключения 100 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Схема выхода | PNP общий (-) |
|---|---|
| Функция выхода | NO/NC |
| Типоразмер корпуса, мм | Прямоугольный, 66х28х20 |
| Материал корпуса датчика | Пластик |
| Максимальная частота переключения, Гц | 100 |
| Степень защиты IP | IP 65 |
| Момент затяжки крепежа, Нм, не более | 8 |
| Материал гайки | По запросу |
| Гистерезис, %, не более | 10 |
| Номинальное напряжение питания, В | 24 [DC] |
| Диапазон питающих напряжений, В | 10-30[DC] |
| Ток нагрузки, мА, не более | 400 |
| Наличие индикации включения | Есть |
| Наличие защиты от переполюсовки | Есть |
| Наличие комплексной защиты | Есть |
| Способ подключения | Клеммник |
| Ток потребления, мА, не более | 25 |
| Угол излучения, ° | 6±1 |
| Материал оптики | Стекло |
| Наличие регулировки зоны чувствительности, Sd, мм | Нет |
| Зона чувствительности, Sd, мм | 10...1000 |
| Допустимая внешняя освещенность, Лк, не более | 5000 |
| Слепая зона, % от Sd, не более | 10 |
Параметр не найден. Очистите строку поиска, чтобы увидеть полную таблицу.
Документация
PDF · точное исполнениеПодбор замены и зарубежные обозначения
Сопоставление обозначений помогает начать подбор. Перед заменой проверьте питание, выход, NO/NC, монтаж, дистанцию и соединение. Список может относиться к базовой модели: условие указано в каждой строке.
