Датчик бесконтактный ёмкостный E06-NO/NC-AC-Z-TRB30 (Л63, НКУ, рег.задержка отпускания 30сек)
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 0...12
- Схема выхода
- AC 2-х пр.
- Функция выхода
- NO/NC
- Диапазон питающих напряжений, В
- 20-250[AC ] 30-250[DC ]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М30x1,5
- Способ установки
- Встраиваемый
В заявке будет указано полное исполнение и артикул 23387.
Запросить цену и срокsales@prom-elec.comНазначение и особенности E06-NO/NC-AC-Z-TRB30 (Л63, НКУ, рег.задержка отпускания 30сек)
Датчик бесконтактный ёмкостный E06-NO/NC-AC-Z-TRB30 (Л63, НКУ, рег.задержка отпускания 30сек) производства СКБ Индукция, артикул 23387. Исполнение относится к группе «На переменное 20-250В/ постоянное напряжение 30-250В».

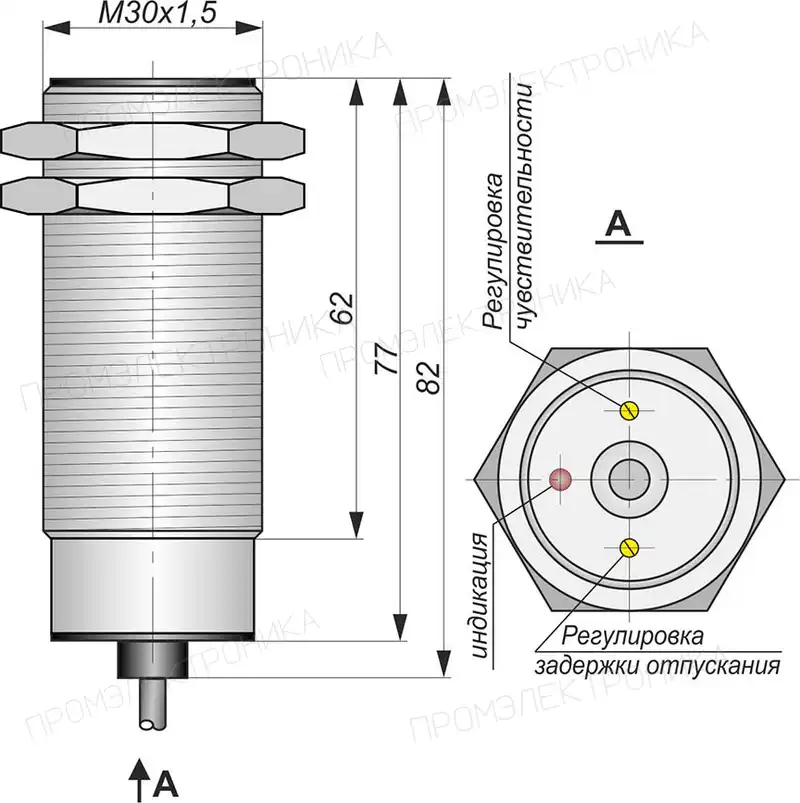

Монтажные характеристики E06-NO/NC-AC-Z-TRB30 (Л63, НКУ, рег.задержка отпускания 30сек): корпус — Цилиндрический с резьбой, М30x1,5; материал — Латунь; установка — встраиваемый.
Номинальное расстояние переключения Sn для этого артикула — 0...12 мм. При подборе проверьте условия измерения, размеры и материал управляющего объекта.

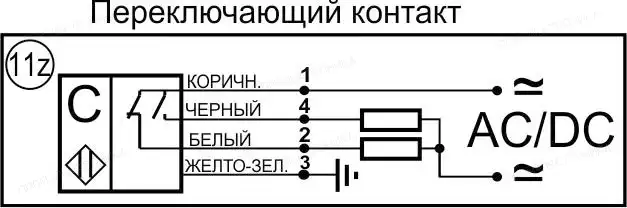

Электрическое исполнение: питание 20-250[AC ] 30-250[DC ] В, схема выхода «AC 2-х пр.», функция «NO/NC». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение E06-NO/NC-AC-Z-TRB30 (Л63, НКУ, рег.задержка отпускания 30сек) — кабель, длина кабеля 2 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 67; рабочая температура окружающей среды +15...+35 °C; максимальная частота переключения 100 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 0...12 |
|---|---|
| Способ установки | Встраиваемый |
| Схема выхода | AC 2-х пр. |
| Функция выхода | NO/NC |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М30x1,5 |
| Материал корпуса датчика | Латунь |
| Максимальная частота переключения, Гц | 100 |
| Степень защиты IP | IP 67 |
| Момент затяжки крепежа, Нм, не более | 36 |
| Материал гайки | Латунь |
| Наличие регулировки Sn | Есть |
| Гистерезис, %, не более | 10 |
| Диапазон питающих напряжений, В | 20-250[AC ] 30-250[DC ] |
| Ток нагрузки, мА, не более | 30...400 2-х пр. |
| Наличие индикации включения | Есть |
| Наличие комплексной защиты | Есть на акт. выходе NO |
| Наличие заземления | Есть |
| Остаточный ток (ток утечки), мА, не более | 2,5 |
| Способ подключения | Кабель |
| Длина кабеля, м | 2 |
| Тип кабеля | ПМВ 4x0,25 мм² |
| Рабочая температура окружающей среды, °С | +15...+35 |
| Рабочее расстояние переключения, Sa, % от Sn | ≤81 |
| Задержка выключения, с | 1...30 |
| Задержка включения, с | Нет |
