Датчик бесконтактный ёмкостный E06-NO/NC-ACR-Z(Л63)
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 0...12
- Схема выхода
- AC с реле
- Функция выхода
- NO/NC
- Диапазон питающих напряжений, В
- 198-250[AC ]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М30x1,5
- Способ установки
- Встраиваемый
В заявке будет указано полное исполнение и артикул 12789.
Запросить цену и срокsales@prom-elec.comНазначение и особенности E06-NO/NC-ACR-Z(Л63)
Датчик бесконтактный ёмкостный E06-NO/NC-ACR-Z(Л63) производства СКБ Индукция, артикул 12789. Исполнение относится к группе «На переменное 20-250В/ постоянное напряжение 30-250В».

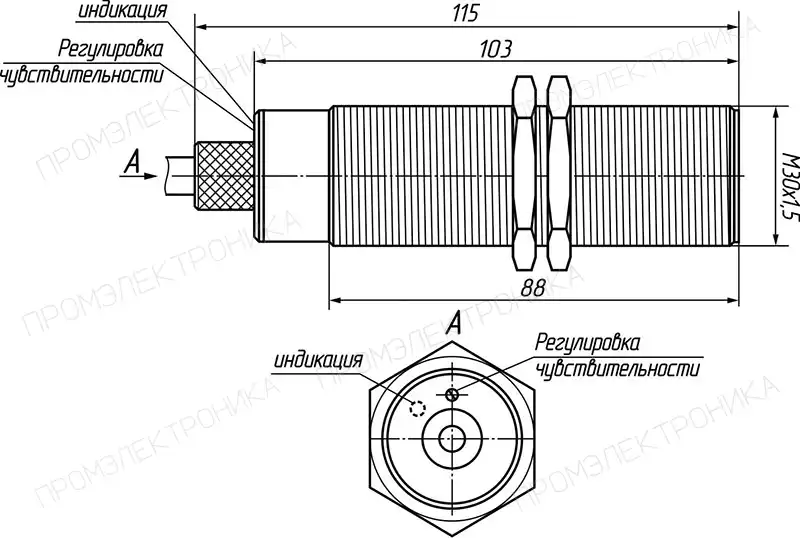

Монтажные характеристики E06-NO/NC-ACR-Z(Л63): корпус — Цилиндрический с резьбой, М30x1,5; материал — Латунь; установка — встраиваемый.
Номинальное расстояние переключения Sn для этого артикула — 0...12 мм. При подборе проверьте условия измерения, размеры и материал управляющего объекта.
Электрическое исполнение: питание 198-250[AC ] В, схема выхода «AC с реле», функция «NO/NC». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.

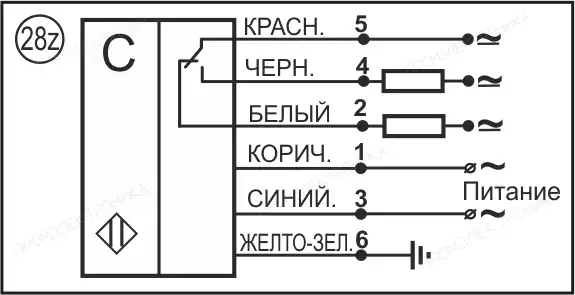

Подключение E06-NO/NC-ACR-Z(Л63) — кабель, длина кабеля 2 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 67; рабочая температура окружающей среды -25…+75 °C; максимальная частота переключения 50 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 0...12 |
|---|---|
| Способ установки | Встраиваемый |
| Схема выхода | AC с реле |
| Функция выхода | NO/NC |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М30x1,5 |
| Материал корпуса датчика | Латунь |
| Максимальная частота переключения, Гц | 50 |
| Степень защиты IP | IP 67 |
| Момент затяжки крепежа, Нм, не более | 36 |
| Материал гайки | Латунь |
| Наличие регулировки Sn | Есть |
| Гистерезис, %, не более | 10 |
| Диапазон питающих напряжений, В | 198-250[AC ] |
| Ток нагрузки, мА, не более | 2A 220VAC;4A/24VDC |
| Наличие индикации включения | Есть |
| Наличие комплексной защиты | Нет |
| Наличие заземления | Есть |
| Остаточный ток (ток утечки), мА, не более | Нет |
| Способ подключения | Кабель |
| Длина кабеля, м | 2 |
| Тип кабеля | ПМВ 6x0,75 мм² |
| Рабочая температура окружающей среды, °С | -25…+75 |
| Рабочее расстояние переключения, Sa, % от Sn | ≤81 |
| Задержка выключения, с | По запросу |
| Задержка включения, с | Нет |
