LEUZE ELECTRONIKRTFR 25B/66-S12
Рекомендуемая модель: ВБО-У18-50Р-1194-СА
СЕНСОР
Оптический датчик ВБО-У18-50Р-1194-СА
Полное обозначение: ВБО-У18-50Р-1194-СА
Параметры исполнения
- Схема выхода
- PNP и NPN
- Функция выхода
- NO/NC прогр.
- Рабочее напряжение, В
- 10-30 DC
- Вид подключения
- Разъем M12 × 1
- Габаритный размер, мм
- 50 х 50 х 18
- Температура окружающей среды
- -25…+70 °С
- Степень защиты корпуса
- IP65
16 470 ₽
Наличие и срок поставки уточняются для полного исполнения.
Запросить цену и срокsales@prom-elec.comНазначение и особенности ВБО-У18-50Р-1194-СА
ВБО-У18-50Р-1194-СА — изделие «Сенсор» для оптического обнаружения объектов в системе автоматизации. Полное обозначение фиксирует выбранное исполнение; его необходимо сохранять в заявке и при сравнении с заменяемым оборудованием.
Обнаружение объекта ВБО-У18-50Р-1194-СА: Зона чувствительности — 100-1000 мм; Частота переключения, Гц — 250; Регулировка чувствительности — Программируемый 20%, 80%, 100% + потенциометр 270°.

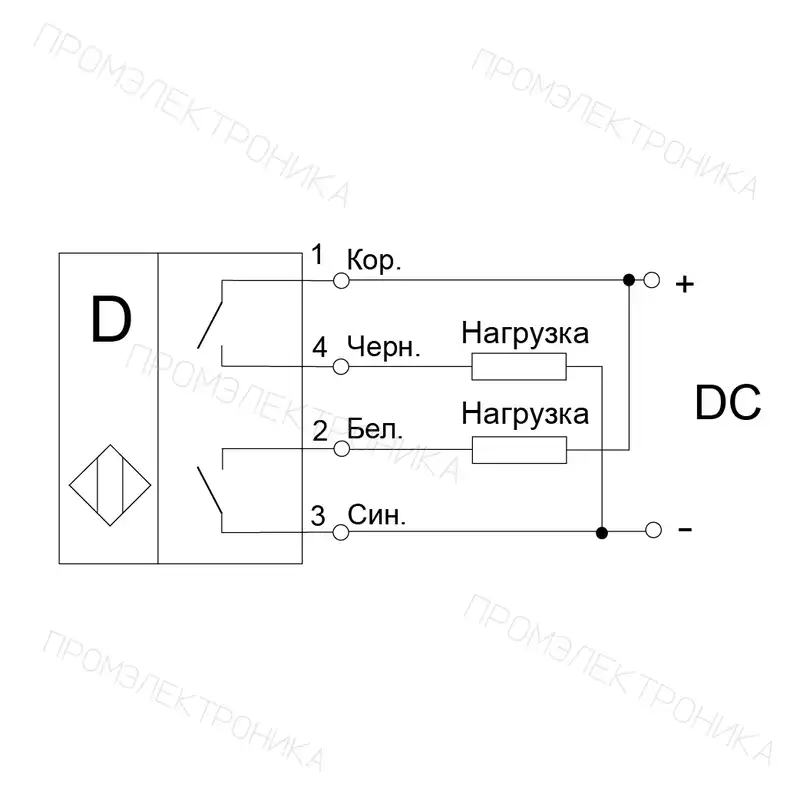

Электрическое подключение ВБО-У18-50Р-1194-СА: Рабочее напряжение, В — 10-30 DC; Схема выхода — PNP и NPN; Функция выхода — NO/NC прогр.; Вид подключения — Разъем M12 × 1.
Монтаж и условия работы ВБО-У18-50Р-1194-СА: Тип корпуса — Прямоугольный; Габаритный размер, мм — 50 х 50 х 18; Материал корпуса — Полиамид; Степень защиты корпуса — IP65; Температура окружающей среды — -25…+70 °С.
Дополнительные параметры исполнения: Максимальный ток коммутационного элемента, мА — 500; Падение напряжения, не более, В — 2; Остаточный ток, менее, мА — 0,01; Защита коммутационного элемента — Тактовая; Категория применения коммутационного элемента — DC13; Индикация состояния — Светодиод, красный; Максимальная масса изделия, не более, кг — 0,140 Кг; Тип — Диффузный оптический (D - отражение от объекта); Источник излучения — Светодиод; Вид излучения — Невидимый инфракрасный; Длина волны, нм — 880; Посторонняя засветка до, Лк — 5000; Материал линз — Поликарбонат; Тип переключения — Темно/Светло.
Технические характеристики
| Тип корпуса | Прямоугольный |
|---|---|
| Схема выхода | PNP и NPN |
| Функция выхода | NO/NC прогр. |
| Максимальный ток коммутационного элемента, мА | 500 |
| Рабочее напряжение, В | 10-30 DC |
| Падение напряжения, не более, В | 2 |
| Остаточный ток, менее, мА | 0,01 |
| Защита коммутационного элемента | Тактовая |
| Категория применения коммутационного элемента | DC13 |
| Частота переключения, Гц | 250 |
| Габаритный размер, мм | 50 х 50 х 18 |
| Материал корпуса | Полиамид |
| Вид подключения | Разъем M12 × 1 |
| Индикация состояния | Светодиод, красный |
| Степень защиты корпуса | IP65 |
| Температура окружающей среды | -25…+70 °С |
| Максимальная масса изделия, не более, кг | 0,140 Кг |
| Регулировка чувствительности | Программируемый 20%, 80%, 100% + потенциометр 270° |
| Тип | Диффузный оптический (D - отражение от объекта) |
| Источник излучения | Светодиод |
| Зона чувствительности | 100-1000 мм |
| Вид излучения | Невидимый инфракрасный |
| Длина волны, нм | 880 |
| Посторонняя засветка до, Лк | 5000 |
| Материал линз | Поликарбонат |
| Тип переключения | Темно/Светло |
Параметр не найден. Очистите строку поиска.
Документация
Паспорта и чертежиАналоги и подбор замены
Рекомендация по подбору помогает найти подходящий вариант. Перед заменой сравните питание, выход, функцию переключения, монтаж, рабочую дистанцию и подключение. Совпадение обозначения в справочнике не означает полной взаимозаменяемости.
SICKWTB11-2P2461
Рекомендуемая модель: ВБО-У18-50Р-1194-СА
AUTONICSBJX1M-DDT-C-P
Рекомендуемая модель: ВБО-У18-50Р-1194-СА
Сопоставить параметры
Регулировка чувствительностиBJX1M-DDT-C-P: даСенсор: Программируемый 20%, 80%, 100% + потенциометр 270°
Габариты, ммBJX1M-DDT-C-P: 32x20x25Сенсор: 50 х 50 х 18
Тип корпусаBJX1M-DDT-C-P: ПрямоугольныйСенсор: Прямоугольный
Материал корпусаBJX1M-DDT-C-P: ПластмассаСенсор: Полиамид
Питание, ВBJX1M-DDT-C-P: 10-30 DCСенсор: 10-30 DC
Расстояние срабатыванияBJX1M-DDT-C-P: 1 мСенсор: 100-1000 мм (зона чувствительности)
ПодключениеBJX1M-DDT-C-P: РазъемСенсор: Разъем M12 × 1
Степень защиты корпусаBJX1M-DDT-C-P: IP65Сенсор: IP65
Схема выходаBJX1M-DDT-C-P: PNPСенсор: PNP и NPN
ИзлучениеBJX1M-DDT-C-P: красный светСенсор: Невидимый инфракрасный
Принцип обнаруженияBJX1M-DDT-C-P: Датчик диффузного отраженияСенсор: Диффузный оптический (D - отражение от объекта)
Функция выходаBJX1M-DDT-C-P: на свет/на затемнениеСенсор: NO/NC прогр.
SICKWTB12-3P1111
Рекомендуемая модель: ВБО-У18-50Р-1194-СА
Сопоставить параметры
Габариты, ммWTB12-3P1111: 15,6x48,5x42Сенсор: 50 х 50 х 18
Длина кабеля, мWTB12-3P1111: 2Сенсор: Не указано
Тип корпусаWTB12-3P1111: ПрямоугольныйСенсор: Прямоугольный
Материал кабеляWTB12-3P1111: PVCСенсор: Не указано
Материал корпусаWTB12-3P1111: МеталлСенсор: Полиамид
Питание, ВWTB12-3P1111: 10-30 DCСенсор: 10-30 DC
Расстояние срабатыванияWTB12-3P1111: 600 ммСенсор: 100-1000 мм (зона чувствительности)
ПодключениеWTB12-3P1111: КабельСенсор: Разъем M12 × 1
Степень защиты корпусаWTB12-3P1111: IP66/IP67/IP69KСенсор: IP65
Рабочая температураWTB12-3P1111: -40…+60 °CСенсор: -25…+70 °С
Схема выходаWTB12-3P1111: PNPСенсор: PNP и NPN
ИзлучениеWTB12-3P1111: инфракрасный светСенсор: Невидимый инфракрасный
Принцип обнаруженияWTB12-3P1111: Датчик диффузного отраженияСенсор: Диффузный оптический (D - отражение от объекта)
Функция выходаWTB12-3P1111: на свет/на затемнениеСенсор: NO/NC прогр.
Частота переключения, ГцWTB12-3P1111: 1500Сенсор: 250
WENGLORHN70PA3
Рекомендуемая модель: ВБО-У18-50Р-1194-СА
SICKWT18-3P430
Рекомендуемая модель: ВБО-У18-50Р-1194-СА
Сопоставить параметры
Габариты, ммWT18-3P430: 17,6x75,5x33,5Сенсор: 50 х 50 х 18
Тип корпусаWT18-3P430: ПрямоугольныйСенсор: Прямоугольный
Материал корпусаWT18-3P430: ПластмассаСенсор: Полиамид
Питание, ВWT18-3P430: 10-30 DCСенсор: 10-30 DC
Расстояние срабатыванияWT18-3P430: 600 ммСенсор: 100-1000 мм (зона чувствительности)
ПодключениеWT18-3P430: РазъемСенсор: Разъем M12 × 1
Степень защиты корпусаWT18-3P430: IP67Сенсор: IP65
Рабочая температураWT18-3P430: -40…+60 °CСенсор: -25…+70 °С
Схема выходаWT18-3P430: PNPСенсор: PNP и NPN
ИзлучениеWT18-3P430: красный светСенсор: Невидимый инфракрасный
Принцип обнаруженияWT18-3P430: Датчик диффузного отраженияСенсор: Диффузный оптический (D - отражение от объекта)
Функция выходаWT18-3P430: на свет/на затемнениеСенсор: NO/NC прогр.
Частота переключения, ГцWT18-3P430: 700Сенсор: 250
SICKWTB27-3P2461
Рекомендуемая модель: ВБО-У18-50Р-1194-СА
DATASENSINGS62-PA-5-M11-PP
Рекомендуемая модель: ВБО-У18-50Р-1194-СА
PEPPERL+FUCHSML100-8-1000-RT/95/103
Рекомендуемая модель: ВБО-У18-50Р-1194-СА
Сопоставить параметры
Габариты, ммML100-8-1000-RT/95/103: 11x31x20Сенсор: 50 х 50 х 18
Тип корпусаML100-8-1000-RT/95/103: ПрямоугольныйСенсор: Прямоугольный
Материал корпусаML100-8-1000-RT/95/103: ПластмассаСенсор: Полиамид
Питание, ВML100-8-1000-RT/95/103: 10-30 DCСенсор: 10-30 DC
ПодключениеML100-8-1000-RT/95/103: РазъемСенсор: Разъем M12 × 1
Степень защиты корпусаML100-8-1000-RT/95/103: IP67Сенсор: IP65
Рабочая температураML100-8-1000-RT/95/103: -30…+60 °CСенсор: -25…+70 °С
Схема выходаML100-8-1000-RT/95/103: PNPСенсор: PNP и NPN
ИзлучениеML100-8-1000-RT/95/103: красный светСенсор: Невидимый инфракрасный
Принцип обнаруженияML100-8-1000-RT/95/103: Датчик диффузного отраженияСенсор: Диффузный оптический (D - отражение от объекта)
Функция выходаML100-8-1000-RT/95/103: на светСенсор: NO/NC прогр.
Частота переключения, ГцML100-8-1000-RT/95/103: 1000Сенсор: 250
SICKWTB250-2P2451
Рекомендуемая модель: ВБО-У18-50Р-1194-СА
SICKGTB10-P4221WTE11-2P2432
Рекомендуемая модель: ВБО-У18-50Р-1194-СА
LEUZE ELECTRONIKHRTR 25B/66-S12
Рекомендуемая модель: ВБО-У18-50Р-1194-СА
SICKWT34-B440
Рекомендуемая модель: ВБО-У18-50Р-1194-СА
BANNER ENGINEERINGQS30FF600Q
Рекомендуемая модель: ВБО-У18-50Р-1194-СА
Сопоставить параметры
Резьба корпусаQS30FF600Q: M30Сенсор: Не указано
Длина волны, нмQS30FF600Q: 680Сенсор: 880
Тип корпусаQS30FF600Q: ГибридныйСенсор: Прямоугольный
Материал корпусаQS30FF600Q: ТермопластикСенсор: Полиамид
Питание, ВQS30FF600Q: 10-30 DCСенсор: 10-30 DC
Расстояние срабатыванияQS30FF600Q: 600 ммСенсор: 100-1000 мм (зона чувствительности)
ПодключениеQS30FF600Q: РазъемСенсор: Разъем M12 × 1
Степень защиты корпусаQS30FF600Q: IP67Сенсор: IP65
Рабочая температураQS30FF600Q: -20…+70 °CСенсор: -25…+70 °С
Схема выходаQS30FF600Q: PNP/NPNСенсор: PNP и NPN
ИзлучениеQS30FF600Q: красный светСенсор: Невидимый инфракрасный
Принцип обнаруженияQS30FF600Q: Датчик диффузного отраженияСенсор: Диффузный оптический (D - отражение от объекта)
Функция выходаQS30FF600Q: на свет/на затемнениеСенсор: NO/NC прогр.
OMRONE3Z-D67
Рекомендуемая модель: ВБО-У18-50Р-1194-СА
SICKWL170-P420
Рекомендуемая модель: ВБО-У18-50Р-1194-СА
SICKGTB10-P4211
Рекомендуемая модель: ВБО-У18-50Р-1194-СА
Сопоставить параметры
Габариты, ммGTB10-P4211: 20x50x39Сенсор: 50 х 50 х 18
Тип корпусаGTB10-P4211: ПрямоугольныйСенсор: Прямоугольный
Материал корпусаGTB10-P4211: ПластмассаСенсор: Полиамид
Питание, ВGTB10-P4211: 10-30 DCСенсор: 10-30 DC
ПодключениеGTB10-P4211: РазъемСенсор: Разъем M12 × 1
Степень защиты корпусаGTB10-P4211: IP67Сенсор: IP65
Рабочая температураGTB10-P4211: -30…+60 °CСенсор: -25…+70 °С
Схема выходаGTB10-P4211: PNPСенсор: PNP и NPN
ИзлучениеGTB10-P4211: красный светСенсор: Невидимый инфракрасный
Принцип обнаруженияGTB10-P4211: Датчик диффузного отраженияСенсор: Диффузный оптический (D - отражение от объекта)
Функция выходаGTB10-P4211: на свет/на затемнениеСенсор: NO/NC прогр.
Частота переключения, ГцGTB10-P4211: 1000Сенсор: 250
SICKWT34-B410
Рекомендуемая модель: ВБО-У18-50Р-1194-СА
