Оптический датчик ВБО-У18-50У-1373-ЛА

Полное обозначение: ВБО-У18-50У-1373-ЛА

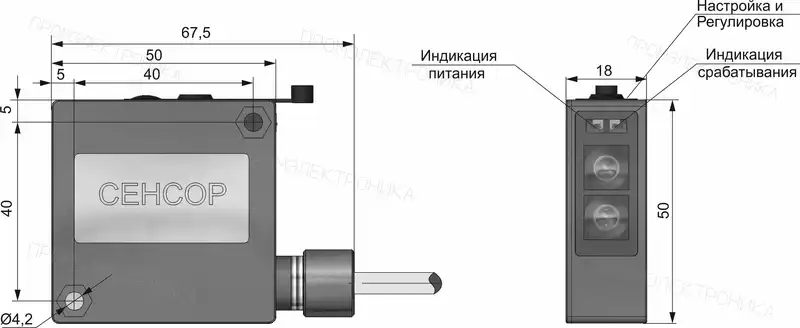

Фотографии и чертежи

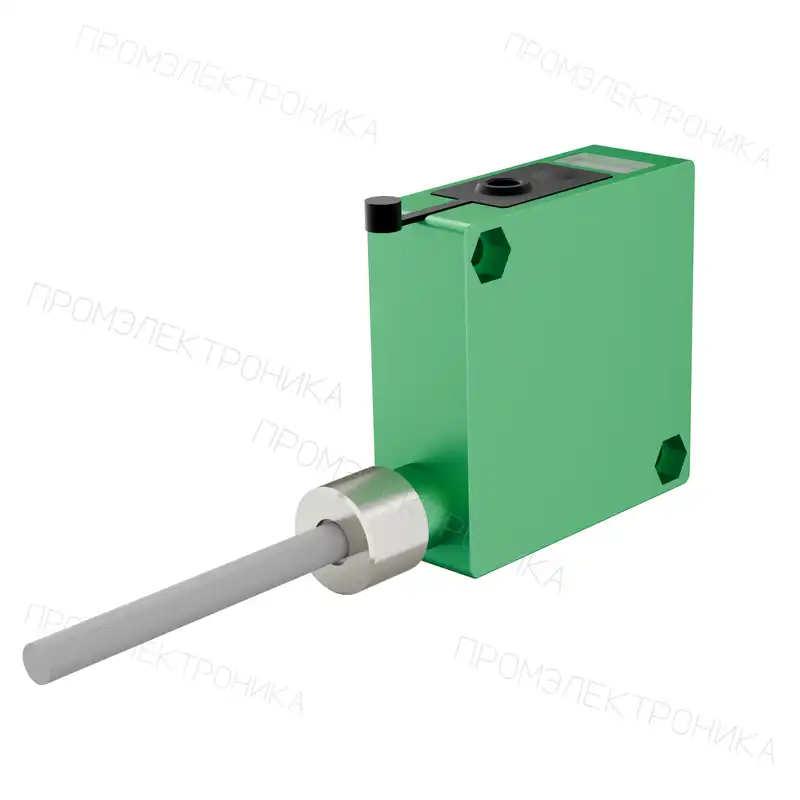

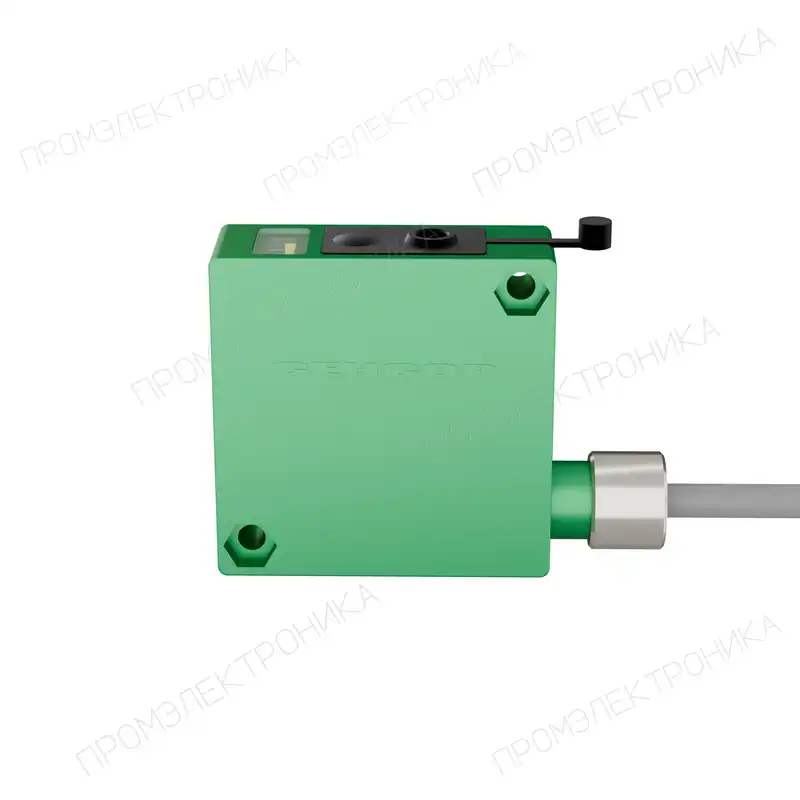

Оптический датчик ВБО-У18-50У-1373-ЛА

1 / 5

Листайте стрелками или свайпом. Esc — закрыть.

Параметры исполнения

Схема выхода
реле
Функция выхода
NO+NC
Рабочее напряжение, В
20-250 AC/20-370 DC
Вид подключения
Кабель
Габаритный размер, мм
50 х 50 х 18
Температура окружающей среды
-25…+70 °С
Степень защиты корпуса
IP65
16 958 ₽

Наличие и срок поставки уточняются для полного исполнения.

Запросить цену и срокsales@prom-elec.com

Назначение и особенности ВБО-У18-50У-1373-ЛА

ВБО-У18-50У-1373-ЛА — изделие «Сенсор» для оптического обнаружения объектов в системе автоматизации. Полное обозначение фиксирует выбранное исполнение; его необходимо сохранять в заявке и при сравнении с заменяемым оборудованием.

Обнаружение объекта ВБО-У18-50У-1373-ЛА: Зона чувствительности — 100-1000 мм; Частота переключения, Гц — 5; Регулировка чувствительности — Программируемый 20%, 80%, 100% + потенциометр 270°.

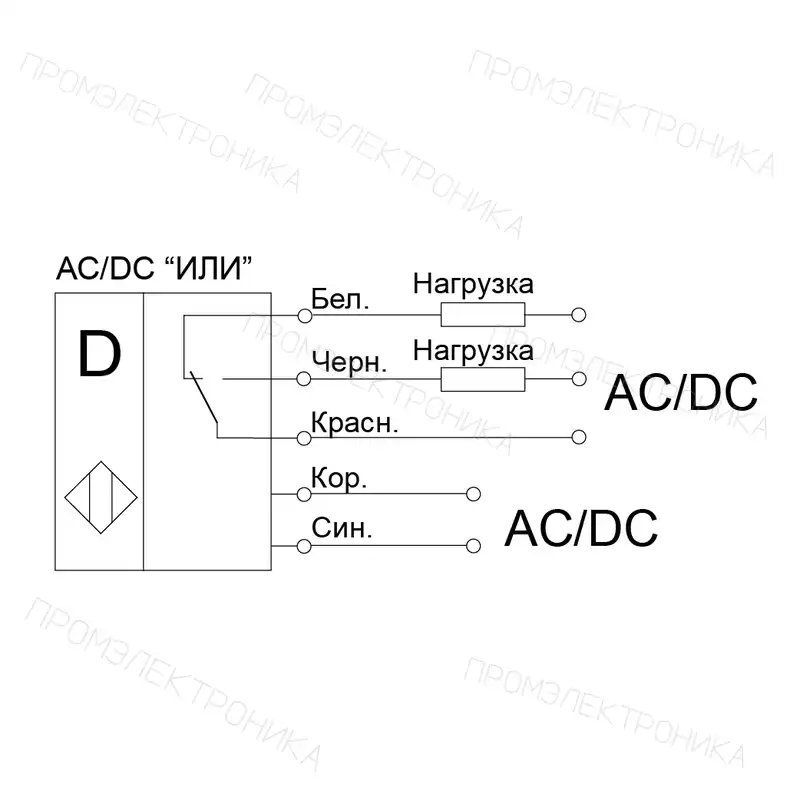

Электрическое подключение ВБО-У18-50У-1373-ЛА: Рабочее напряжение, В — 20-250 AC/20-370 DC; Схема выхода — реле; Функция выхода — NO+NC; Вид подключения — Кабель; Длина кабеля, м — 2.

Монтаж и условия работы ВБО-У18-50У-1373-ЛА: Тип корпуса — Прямоугольный; Габаритный размер, мм — 50 х 50 х 18; Материал корпуса — Полиамид; Степень защиты корпуса — IP65; Температура окружающей среды — -25…+70 °С.

Дополнительные параметры исполнения: Падение напряжения, не более, В — 2; Остаточный ток, менее, мА — 0,01; Защита коммутационного элемента — Нет; Категория применения коммутационного элемента — DC13/АC14; Материал кабеля — ПВС; Индикация состояния — Светодиод, красный; Максимальная масса изделия, не более, кг — 0,140 Кг; Тип — Диффузный оптический (D - отражение от объекта); Источник излучения — Светодиод; Вид излучения — Невидимый инфракрасный; Длина волны, нм — 880; Посторонняя засветка до, Лк — 5000; Материал линз — Поликарбонат; Тип переключения — Темно/Светло; Максимальный ток нагрузки релейного выхода, А — 5; Коммутируемое напряжение, В — 250 АС/30 DC.

Технические характеристики

Тип корпусаПрямоугольный
Схема выходареле
Функция выходаNO+NC
Рабочее напряжение, В20-250 AC/20-370 DC
Падение напряжения, не более, В2
Остаточный ток, менее, мА0,01
Защита коммутационного элементаНет
Категория применения коммутационного элементаDC13/АC14
Частота переключения, Гц5
Габаритный размер, мм50 х 50 х 18
Материал корпусаПолиамид
Вид подключенияКабель
Материал кабеляПВС
Длина кабеля, м2
Индикация состоянияСветодиод, красный
Степень защиты корпусаIP65
Температура окружающей среды-25…+70 °С
Максимальная масса изделия, не более, кг0,140 Кг
Регулировка чувствительностиПрограммируемый 20%, 80%, 100% + потенциометр 270°
ТипДиффузный оптический (D - отражение от объекта)
Источник излученияСветодиод
Зона чувствительности100-1000 мм
Вид излученияНевидимый инфракрасный
Длина волны, нм880
Посторонняя засветка до, Лк5000
Материал линзПоликарбонат
Тип переключенияТемно/Светло
Максимальный ток нагрузки релейного выхода, А5
Коммутируемое напряжение, В250 АС/30 DC

Документация

Паспорта и чертежи
Запросить паспорт и схему подключения

Аналоги и подбор замены

Рекомендация по подбору помогает найти подходящий вариант. Перед заменой сравните питание, выход, функцию переключения, монтаж, рабочую дистанцию и подключение. Совпадение обозначения в справочнике не означает полной взаимозаменяемости.

PEPPERL+FUCHSRLK39-8-800-Z/31/40a/116
Рекомендуемая модель: ВБО-У18-50У-1373-ЛА
Сопоставить параметры
Габариты, ммRLK39-8-800-Z/31/40a/116: 25x64x75Сенсор: 50 х 50 х 18
Тип корпусаRLK39-8-800-Z/31/40a/116: ПрямоугольныйСенсор: Прямоугольный
Материал корпусаRLK39-8-800-Z/31/40a/116: ПластмассаСенсор: Полиамид
Питание, ВRLK39-8-800-Z/31/40a/116: 24-240 AC/12-240 DCСенсор: 20-250 AC/20-370 DC
ПодключениеRLK39-8-800-Z/31/40a/116: КлеммыСенсор: Кабель
Степень защиты корпусаRLK39-8-800-Z/31/40a/116: IP67Сенсор: IP65
Рабочая температураRLK39-8-800-Z/31/40a/116: -25…+55 °CСенсор: -25…+70 °С
Схема выходаRLK39-8-800-Z/31/40a/116: РелеСенсор: реле
ИзлучениеRLK39-8-800-Z/31/40a/116: инфракрасный светСенсор: Невидимый инфракрасный
Принцип обнаруженияRLK39-8-800-Z/31/40a/116: Датчик диффузного отраженияСенсор: Диффузный оптический (D - отражение от объекта)
Функция выходаRLK39-8-800-Z/31/40a/116: на свет/на затемнениеСенсор: NO+NC
Частота переключения, ГцRLK39-8-800-Z/31/40a/116: 25Сенсор: 5
FOTEKA3R-2MX
Рекомендуемая модель: ВБО-У18-50У-1373-ЛА
FOTEKFR-2MX
Рекомендуемая модель: ВБО-У18-50У-1373-ЛА
