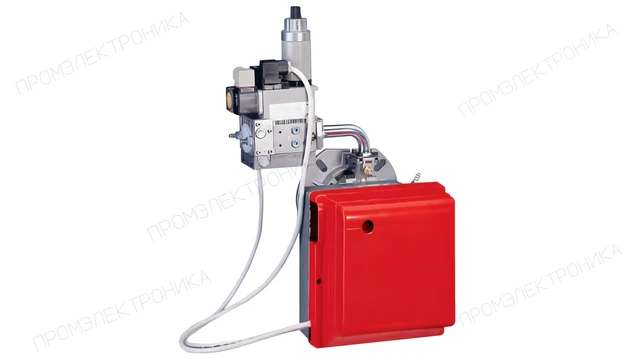

Газовая горелка RUF BS4 D — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газовая; регулирование мощности — двухступенчатая.
Рабочая область характеризуется параметрами: диапазон мощности — от 110 до 250 кВт; противодавление — от 0 до 4,2 мбар; расход газа — от 11 до 24,6 Нм³/ч. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.
Монтажное исполнение: пламенная труба — стандартная; длина пламенной трубы — 302 мм; диаметр пламенной трубы — 137 мм; комплектация — с головой сгорания, без газовой рампы. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.
Условия электрического подключения и эксплуатации: питание — 220 В; степень защиты — IP20; температура окружающей среды — от 0 до 40 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 430 Вт; уровень шума — 71 дБ.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — RUF; артикул или обозначение — RU3761858. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
