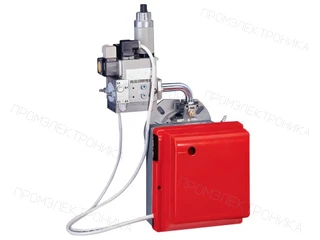

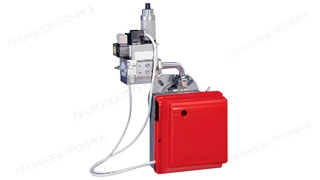

Газовая горелка Riello Gulliver BS4D MB 410/2 - F3SD 20

Газовая горелка Riello Gulliver BS4D MB 410/2 - F3SD 20: техническое описание

Газовая горелка Riello Gulliver BS4D MB 410/2 - F3SD 20 — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газовая; регулирование мощности — двухступенчатая.

Рабочая область характеризуется параметрами: диапазон мощности — от 110 до 250 кВт; противодавление — от 0 до 4,2 мбар; расход газа — от 11 до 25 Нм³/ч; давление газа перед рампой — от 6 до 21 мбар. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

Монтажное исполнение: пламенная труба — Регулируемая; длина пламенной трубы — 145 - 168 мм; диаметр пламенной трубы — 137 мм; присоединение — Rp 1 1/4"; комплектация — с головой сгорания и с газовой рампой. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В; потребляемая мощность — 530 Вт; степень защиты — IP40; температура окружающей среды — от 0 до 40 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 250 Вт; уровень шума — 71 дБ.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Riello; артикул или обозначение — 3761858-3970542. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
