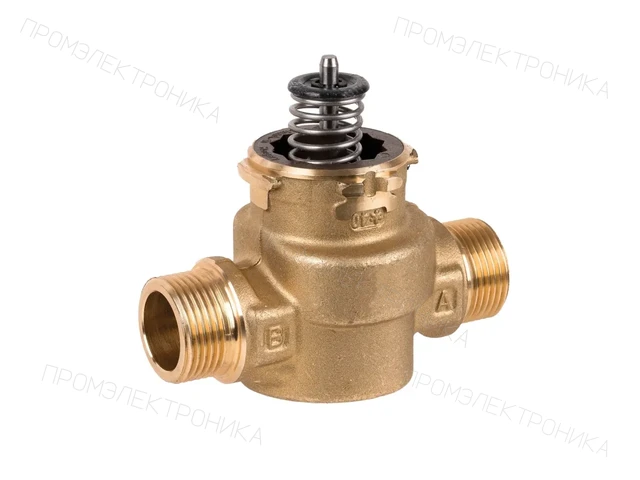

Honeywell (Resideo) VCZAQ1000/U — двухходовой зональный клапан серии VC для двухпозиционного управления водяным отоплением и охлаждением. Для этого исполнения: пропускная способность Kvs 5,5 м³/ч. При заказе сохраняют полное обозначение изделия, поскольку исполнение определяет гидравлическую характеристику и комплектацию узла.
Устройство и особенности
Разгруженная конструкция уменьшает влияние перепада давления на переключение. Движущиеся и уплотняющие детали гидравлического узла объединены в сменный картридж. Рабочая среда — вода либо водогликолевая смесь до 50 %; температура +1…+95 °C, кратковременный пик до +120 °C. Максимальное статическое давление 20 бар, допустимый перепад — 4 бар.
Применение и места установки
Типичные места установки — ветвь фанкойла, радиаторная зона, конвектор и небольшой отопительный либо охлаждающий контур. Двухпозиционное управление позволяет включать или отключать расход по запросу термостата. Для двухходового корпуса направление потока допускается в обе стороны.
Монтаж и ввод в работу
Корпус устанавливают по схеме портов, оставляя место для снятия электрической головки и извлечения картриджа. Головку нельзя использовать как захват при затяжке трубных соединений. Перед установкой трубопровод промывают; защиту от загрязнений и доступ к узлу предусматривают в проекте. В проекте следует предусмотреть доступ для снятия привода, осмотра штока и обслуживания соединений. Трубопровод закрепляют так, чтобы вес арматуры и усилия от температурного расширения не передавались на корпус. Для ремонта рекомендуется предусмотреть отсечные краны и возможность безопасного сброса давления; работы на гидравлической части выполняют после охлаждения и опорожнения обслуживаемого участка.
Совместимые приводы и управление
Для корпуса предусмотрены головки VC4013ZZ00/U и VC4613ZZ00/U с управлением SPST, VC6013ZZ00/U и VC6613ZZ00/U с управлением SPDT на 230 В AC; VC8011ZZ00/U — 24 В AC, SPST. Головки 4613/6613 имеют вспомогательный контакт. Типовой цикл двигателя серии — около 7 секунд при 50 Гц; потребление 4 ВА приходится на движение. При снятии питания привод сохраняет положение, а не выполняет пружинный возврат. Механическая установка головки VC сама по себе не подтверждает электрическую совместимость с контроллером.
Запчасти и обслуживание
Предусмотрен сменный картридж VCZZ1000/U для двухходовой конструкции с двухпозиционной характеристикой. Головку можно снять без опорожнения системы, сохраняя закрытый гидравлический корпус. Замена картриджа требует отсечения, охлаждения и сброса давления в обслуживаемой ветви; герметичность проверяют после повторной сборки.
Подбор выполняют по расчётному расходу и перепаду давления, затем проверяют DN, Kvs, присоединение и ограничения по температуре. Kvs характеризует пропускную способность полностью открытого клапана и не равен постоянному рабочему расходу. Завышенная пропускная способность уменьшает полезную часть хода и затрудняет устойчивое регулирование; диаметр трубы сам по себе не определяет нужное исполнение. Отдельно проверяют тип резьбы либо компрессионного соединения и комплектность фитингов; обозначения корпуса и головки являются разными заказными позициями.
Перед заказом проверьте артикул VCZAQ1000/U, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
