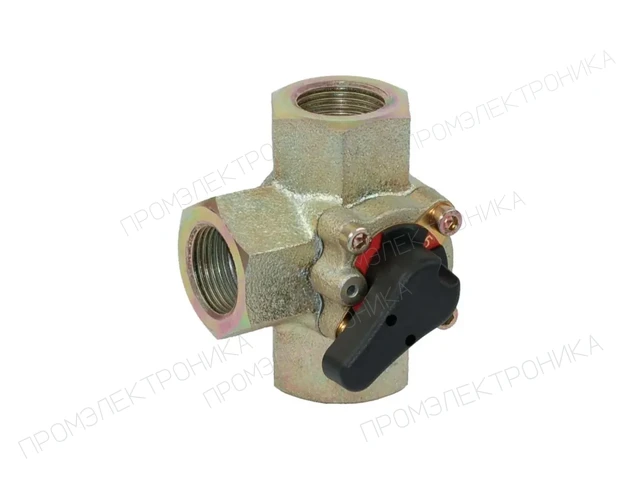

Honeywell (Resideo) V5433G1061 — трёхходовой поворотный смесительный клапан для регулирования температуры воды в отопительном контуре. Для этого исполнения: условный проход DN50, пропускная способность Kvs 40 м³/ч. При заказе сохраняют полное обозначение изделия, поскольку исполнение определяет гидравлическую характеристику и комплектацию узла.
Устройство и особенности
Регулирующий элемент поворачивается на 90°, изменяя соотношение горячего потока и обратной воды. Профилированный затвор обеспечивает равнопроцентную расходную характеристику. Двойное кольцевое уплотнение отделяет вал от среды. Компактная конструкция с внутренней резьбой имеет чугунный корпус и хромированный затвор; температура воды +2…+110 °C, номинальное давление PN6.
Применение и места установки
Основное место установки — насосно-смесительный узел радиаторного либо напольного отопления: клапан подмешивает охлаждённую обратную воду к подаче от источника тепла. Датчик температуры размещают на смешанной подаче в соответствии с проектом, чтобы контроллер оценивал результат смешения.
Монтаж и ввод в работу
Сначала выбирают допустимую схему потоков и ориентацию затвора по рисунку производителя. При зеркальном расположении трубопроводов корректируют механическое положение и указатель направления вращения; перенос обозначений с другой модели не допускается. До установки трубопроводы промывают, корпус монтируют без перекоса и напряжений от труб. В проекте следует предусмотреть доступ для снятия привода, осмотра штока и обслуживания соединений. Трубопровод закрепляют так, чтобы вес арматуры и усилия от температурного расширения не передавались на корпус. Для ремонта рекомендуется предусмотреть отсечные краны и возможность безопасного сброса давления; работы на гидравлической части выполняют после охлаждения и опорожнения обслуживаемого участка.
Совместимые приводы и управление
Документация для компактных V5433G/V5442G указывает привод M6063: M6063A1003 и A4007 на 24 В AC, M6063L1009 и L4003 на 230 В AC, управление трёхточечное. Варианты 4007/4003 имеют вспомогательные контакты. Перед заказом сверяют монтажное соединение, момент на расчётном перепаде, напряжение и сигнал контроллера. Поворотный привод должен проходить крайние положения без упора в трубопровод; направление открытия проверяют при пусконаладке.
Запчасти и обслуживание
Каталог запасных частей прямо включает V5433G/V5442G. Для данного размера предусмотрен комплект уплотнения 071161037. Применимость относится к указанной группе диаметров; комплект для другой размерной группы не является заменой.
Подбор выполняют по расчётному расходу и перепаду давления, затем проверяют DN, Kvs, присоединение и ограничения по температуре. Kvs характеризует пропускную способность полностью открытого клапана и не равен постоянному рабочему расходу. Завышенная пропускная способность уменьшает полезную часть хода и затрудняет устойчивое регулирование; диаметр трубы сам по себе не определяет нужное исполнение.
Перед заменой детали сверяют полный артикул, диаметр, поколение корпуса и номер позиции на сборочном рисунке. Комплект уплотнений устраняет износ соответствующего уплотняемого узла, но не восстанавливает повреждённое седло или корпус. После обслуживания проверяют герметичность, свободное движение регулирующего элемента и работу узла при крайних командах контроллера.
Перед заказом проверьте артикул V5433G1061, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
