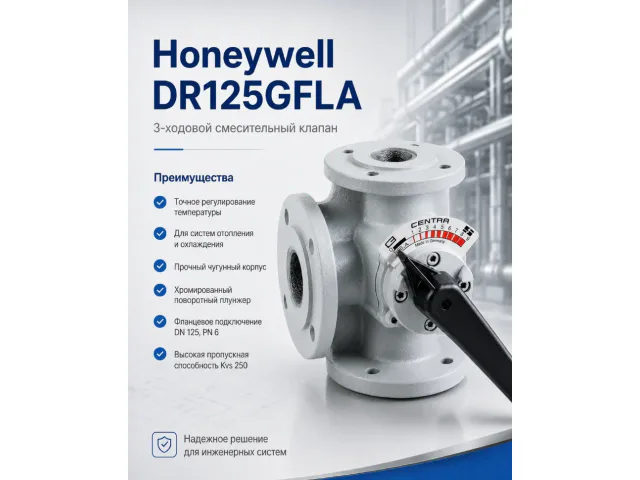

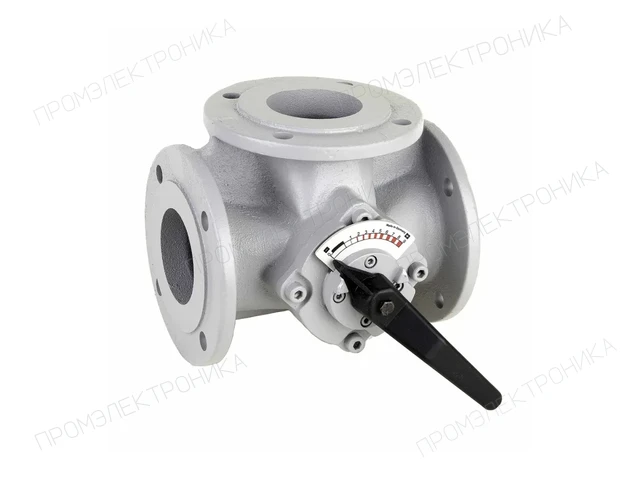

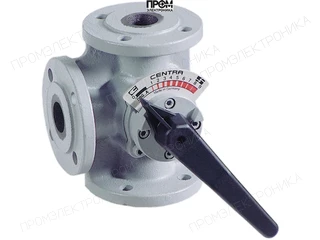

Honeywell (Resideo) DR125GFLA — трёхходовой поворотный смесительный клапан для регулирования температуры воды в отопительном контуре. Для этого исполнения: условный проход DN125, пропускная способность Kvs 250 м³/ч. При заказе сохраняют полное обозначение изделия, поскольку исполнение определяет гидравлическую характеристику и комплектацию узла.
Устройство и особенности
Регулирующий элемент поворачивается на 90°, изменяя соотношение горячего потока и обратной воды. Профилированный затвор обеспечивает равнопроцентную расходную характеристику. Двойное кольцевое уплотнение отделяет вал от среды. Чугунный корпус и хромированный затвор рассчитаны на работу с водой и водогликолевой смесью до 50 % по требованиям серии. Номинальное давление — PN6. Температура воды +2…+130 °C.
Применение и места установки
Основное место установки — насосно-смесительный узел радиаторного либо напольного отопления: клапан подмешивает охлаждённую обратную воду к подаче от источника тепла. Датчик температуры размещают на смешанной подаче в соответствии с проектом, чтобы контроллер оценивал результат смешения.
Монтаж и ввод в работу
Сначала выбирают допустимую схему потоков и ориентацию затвора по рисунку производителя. При зеркальном расположении трубопроводов корректируют механическое положение и указатель направления вращения; перенос обозначений с другой модели не допускается. До установки трубопроводы промывают, корпус монтируют без перекоса и напряжений от труб. В проекте следует предусмотреть доступ для снятия привода, осмотра штока и обслуживания соединений. Трубопровод закрепляют так, чтобы вес арматуры и усилия от температурного расширения не передавались на корпус. Для ремонта рекомендуется предусмотреть отсечные краны и возможность безопасного сброса давления; работы на гидравлической части выполняют после охлаждения и опорожнения обслуживаемого участка.
Совместимые приводы и управление
Для этого диапазона размеров выбирают момент не менее 30 Н·м: VMM30, VMM30-24 либо VRM30N согласно таблице серии. Перед заказом сверяют монтажное соединение, момент на расчётном перепаде, напряжение и сигнал контроллера. Поворотный привод должен проходить крайние положения без упора в трубопровод; направление открытия проверяют при пусконаладке.
Запчасти и обслуживание
В ремонтной таблице для клапанов соответствующего поколения начиная с 1988 года указан комплект уплотнений 019001060. Также перечислены кольцо крышки 030000114 и O-ring 071099535. Крышку и поворотный затвор подбирают по диаметру и точной серии DR/DRG/ZR: близкие размеры не подтверждают взаимозаменяемость.
Подбор выполняют по расчётному расходу и перепаду давления, затем проверяют DN, Kvs, присоединение и ограничения по температуре. Kvs характеризует пропускную способность полностью открытого клапана и не равен постоянному рабочему расходу. Завышенная пропускная способность уменьшает полезную часть хода и затрудняет устойчивое регулирование; диаметр трубы сам по себе не определяет нужное исполнение.
Перед заменой детали сверяют полный артикул, диаметр, поколение корпуса и номер позиции на сборочном рисунке. Комплект уплотнений устраняет износ соответствующего уплотняемого узла, но не восстанавливает повреждённое седло или корпус. После обслуживания проверяют герметичность, свободное движение регулирующего элемента и работу узла при крайних командах контроллера.
Перед заказом проверьте артикул DR125GFLA, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
