Honeywell (Resideo) V5003FY20150896 — автоматический балансировочный клапан Kombi-VX DN 15, поддерживающий заданный расход в пределах 238–896 л/ч при рабочем перепаде 35–400 кПа. Предел расхода задают внешней преднастройкой. Пассивный регулятор компенсирует изменения давления в сети и удерживает расход, пока фактический перепад находится в рабочем диапазоне этого картриджа.
Устройство и особенности

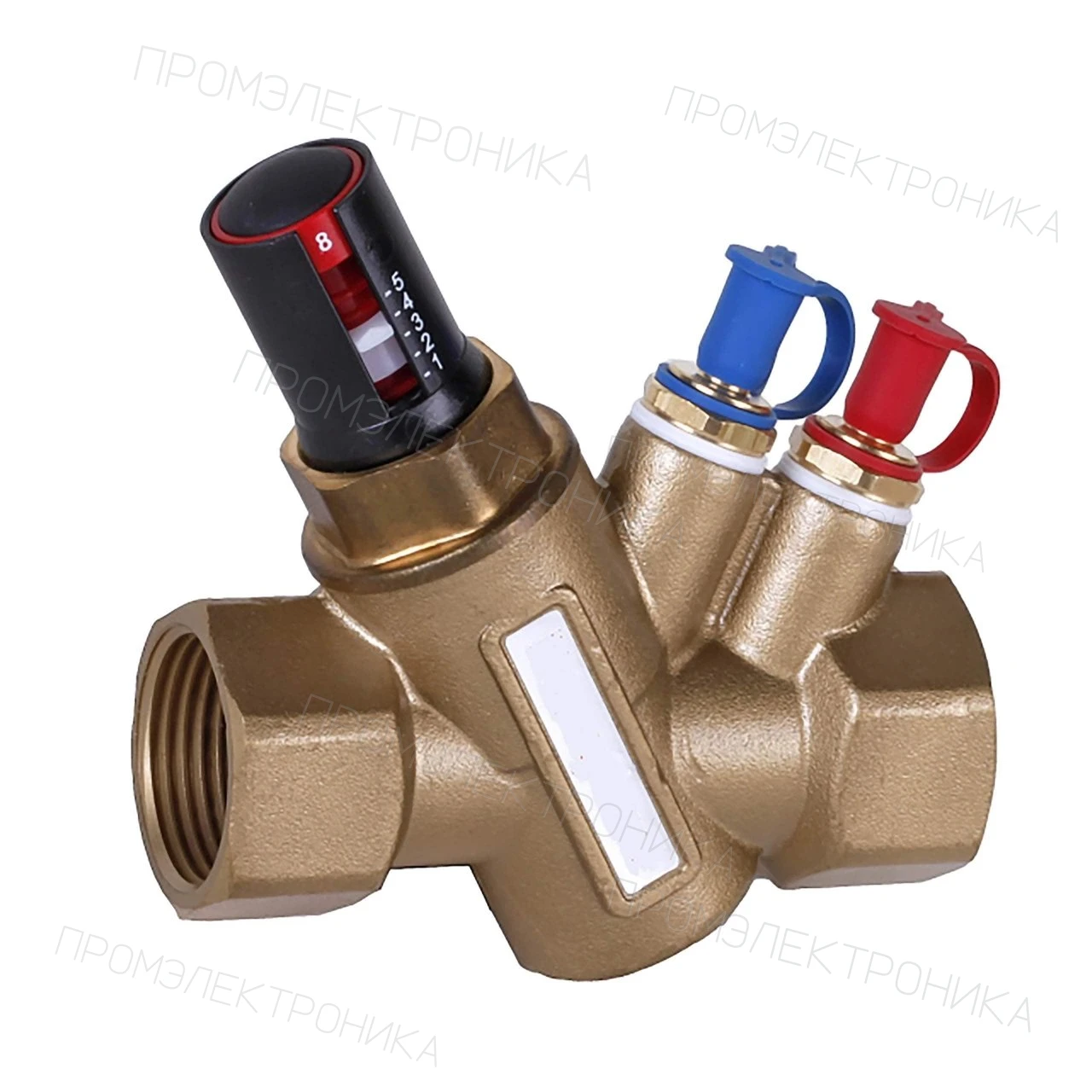

В съёмной вставке совместно работают регулируемая диафрагма и элемент, поддерживающий перепад на этой диафрагме. Корпус выполнен из латуни, вставка содержит латунь, нержавеющую сталь, пластик, мембрану и уплотнения EPDM. Цифровой указатель облегчает считывание преднастройки. Измерительные штуцеры расположены со стороны настройки и снабжены соединениями SafeCon.
Применение и место установки
Kombi-VX применяют для балансировки водяного отопления и охлаждения. В типовых схемах показаны охлаждающие потолки, двухтрубные и четырёхтрубные подключения фанкойлов. Каждое исполнение обслуживает свой диапазон расхода; одинаковый DN не означает одинаковую пропускную характеристику или подходящий картридж. Регулятор ограничивает расход в ветви, а температурное управление потребителем выполняют другие элементы проектной схемы.
Монтаж и наладка
Перед промывкой производитель рекомендует извлечь клапанную вставку и закрыть корпус глухой крышкой. Это защищает рабочие элементы от монтажных загрязнений. После промывки вставку возвращают и задают проектный расход. При размещении оставляют доступ к настройке, измерительным точкам и соединениям. Трубы закрепляют независимо от арматуры, чтобы их масса и монтажные усилия не нагружали корпус. Теплоизоляцию выполняют так, чтобы органы управления и обслуживания оставались доступными.
Совместимое оборудование
Работа не требует внешнего электропитания. Для настройки всех размеров указан ключ VA5003ZA001. Расход и перепад контролируют прибором VM242A0101 BasicMes-2; переходники VA3600C001 применяют для соответствующих измерительных соединений. Присоединяемый теплообменник выбирают по расчётному расходу и допустимым потерям давления; список конкретных марок фанкойлов документ не устанавливает.
Запчасти и обслуживание
Вставка выполнена как заменяемый картридж, однако в проверенном техническом листе отдельный заказной код картриджа для этого исполнения не приведён. Его запрашивают по полному артикулу V5003FY20150896 и диапазонам расхода и перепада. Документированы удлинитель измерительного штуцера VA2601A008 длиной 45 мм и сливной адаптер SafeCon VA5032A001. Эти принадлежности не заменяют внутренний регулятор.
Подбор и эксплуатация
При расчёте узла проверяют расход и доступный перепад давления, затем размер и тип присоединения, температуру и состав среды. Номинальное давление корпуса и рабочий перепад на регулирующем элементе характеризуют разные условия; их нельзя подменять друг другом. Расходы на диаграммах относятся к заданной настройке и среде. Для водно-гликолевой смеси учитывают плотность и поправки производителя.
Обслуживание гидравлической части выполняют после отсечения ветви, охлаждения воды и сброса давления. Перед разборкой записывают положение настройки и маркировку изделия. После сборки проверяют герметичность соединений, работу регулирующего элемента и восстанавливают проектный режим. Сервисную деталь подбирают по полному заказному коду и поколению корпуса.
