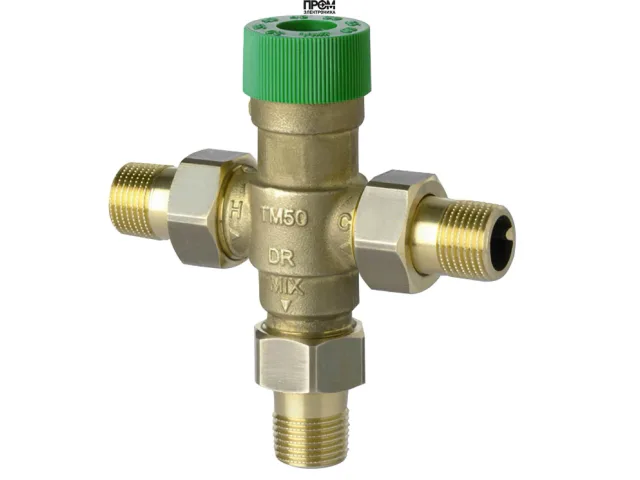

Honeywell (Resideo) TM50-1/2A — термостатический смесительный клапан для получения воды с заданной температурой на выходе. При заказе сохраняют полное обозначение изделия, поскольку исполнение определяет гидравлическую характеристику и комплектацию узла.
Устройство и особенности
Термочувствительный элемент измеряет температуру смешанной воды и механически изменяет соотношение горячего и холодного потоков. Клапан работает без внешнего источника энергии и без электрического контроллера. Корпус и регулирующие детали рассчитаны на применение в водяных системах, а выбранная настройка задаётся на самом клапане. Диапазон настройки — 30–60 °C, максимальное рабочее давление — 10 бар. Горячая вода на входе допускается до +90 °C. Ориентир расхода — 25 л/мин при перепаде 1 бар; фактический расход определяется давлением и схемой подключения. Защитное перекрытие горячего входа при исчезновении холодной воды действует при температуре горячей воды минимум на 10 К выше заданной смешанной температуры.
Применение и места установки
Основное место установки — узел смешения после водонагревателя перед распределением горячей воды либо отдельной группой потребителей. Клапан также используют в предусмотренных серией схемах напольного отопления. Рабочую температуру выбирают по назначению контура, учитывая температуру хранения воды и её охлаждение в трубопроводах.
Монтаж и ввод в работу
Горячий, холодный и смешанный трубопроводы подключают по маркировке корпуса. Перед монтажом проверяют динамические давления на обоих входах и промывают линии; перекос и изгибные нагрузки на корпус не допускаются. Настройку проверяют измерением температуры на выходе при установившемся расходе. При наличии рециркуляции инструкция предусматривает узел ограничения обратного перетока KB191-3/4; направление его установки определяет стрелка. В проекте следует предусмотреть доступ для снятия привода, осмотра штока и обслуживания соединений. Трубопровод закрепляют так, чтобы вес арматуры и усилия от температурного расширения не передавались на корпус. Для ремонта рекомендуется предусмотреть отсечные краны и возможность безопасного сброса давления; работы на гидравлической части выполняют после охлаждения и опорожнения обслуживаемого участка.
Совместимые приводы и управление
Внешний электрический привод не требуется: регулирование выполняет встроенный термостатический элемент. Установка приводов ML, VMM или головок VC для этой конструкции документацией не предусмотрена. При выборе клапана определяют диапазон настройки и присоединения; изменение температуры выполняют штатным органом настройки с последующей инструментальной проверкой.
Запчасти и обслуживание
В проверенной инструкции отдельный заказной артикул внутреннего термостатического элемента для этого исполнения не приведён. Для ремонта номер детали подтверждают по полной маркировке и поколению клапана; принадлежности рециркуляции и соединительные фитинги не заменяют внутренний регулирующий элемент.
Подбор выполняют по суммарному расходу потребителей, температурам обоих входов и доступному перепаду. При малом расходе, сильной неравномерности давлений или неправильной рециркуляции температуру необходимо проверить в фактических рабочих режимах. Температурная настройка клапана и температура воды в накопителе решают разные задачи.
Перед заказом проверьте артикул TM50-1/2A, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
