Resideo DRR25-16 — трёхходовой смесительный клапан, DN25, PN10, Kvs 16

MPN / артикул: DRR25-16

Resideo DRR25-16 — трёхходовой смесительный клапан; используется для смешения потоков и регулирования температуры теплоносителя. Для этого исполнения указаны: номинальный диаметр dn — Ду 25; номинальное давление pn — ПН 10; пропускная способность kvs — 16; тип присоединения — Наружная резьба. Поставка по запросу.

ПроизводительResideo
АртикулDRR25-16
РазделСмесительные клапаны
Единицашт
Документация для оборудования3 материалов; язык и редакция указаны отдельно

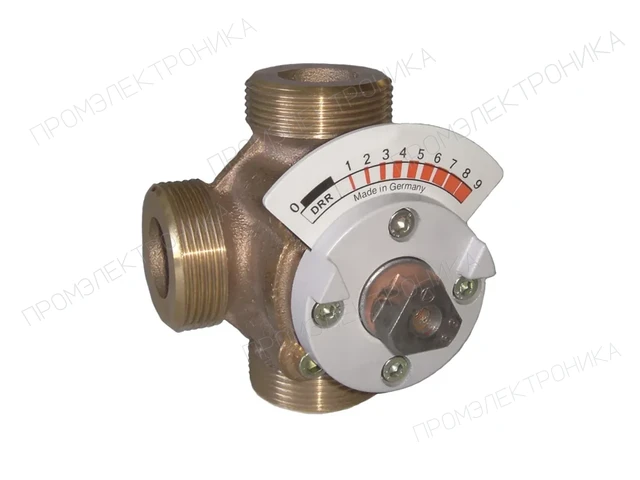

Фото товара

Resideo DRR25-16 — трёхходовой смесительный клапан, DN25, PN10, Kvs 16

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Текст относится к указанному артикулу.

Resideo DRR25-16 — трёхходовой смесительный клапан, DN25, PN10, Kvs 16

Resideo DRR25-16 — трёхходовой смесительный клапан, который используется для смешения потоков и регулирования температуры теплоносителя. Карточка относится к конкретному исполнению DRR25-16; при заказе важно сверять полный артикул.

Для этого исполнения указаны: номинальный диаметр dn — Ду 25; номинальное давление pn — ПН 10; пропускная способность kvs — 16; тип присоединения — Наружная резьба.

Характеристики исполнения

  • Дифференциальное давление для герметичного закрытия (макс.): 100 кПа при 20 Нм
  • Пропускная способность Kvs: 16
  • Рабочая среда: Вода с макс. 50% гликоля согласно VDI 2035
  • Максимальная температура среды: 130 °С
  • Материал корпуса: Красная латунь
  • Минимальная температура среды: 2 °С
  • Момент дифференциального давления (Макс.): 20 Нм
  • Номинальное давление PN: ПН 10
  • Пропускная характеристика клапана: Равнопроцентная
  • Номинальный диаметр DN: Ду 25
  • Тип клапана: Трёхходовой смесительный поворотный клапан
  • Тип присоединения: Наружная резьба
  • Угол поворота: 90°

При подборе необходимо проверить схему смешения, DN, Kvs, PN, диапазон температур и совместимый привод.

К карточке привязана официальная документация Resideo, найденная по точному совпадению артикула DRR25-16.

Перед заказом проверьте артикул DRR25-16, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Пустые значения не заполняются предположениями.

Дифференциальное давление для герметичного закрытия (макс.)
100 кПа при 20 Нм
Пропускная способность Kvs
16
Рабочая среда
Вода с макс. 50% гликоля согласно VDI 2035
Максимальная температура среды
130 °С
Материал корпуса
Красная латунь
Минимальная температура среды
2 °С
Момент дифференциального давления (Макс.)
20 Нм
Номинальное давление PN
ПН 10
Пропускная характеристика клапана
Равнопроцентная
Номинальный диаметр DN
Ду 25
Тип клапана
Трёхходовой смесительный поворотный клапан
Тип присоединения
Наружная резьба
Угол поворота
90°
Единица продажи
шт
Артикул производителя
DRR25-16
Материалы

Документация

Centra DRR Product Specification Sheet (English)EN · Официальная ссылка Resideo · 2025-May
Brochure Optimal heat quantities for mixers, valves and actuators (German)DE · Официальная ссылка Resideo · 2025-Aug
CENTRA /DRR DRU Installation Instructions (Multilingual).MUL · Официальная ссылка Resideo · 2026-Jan
