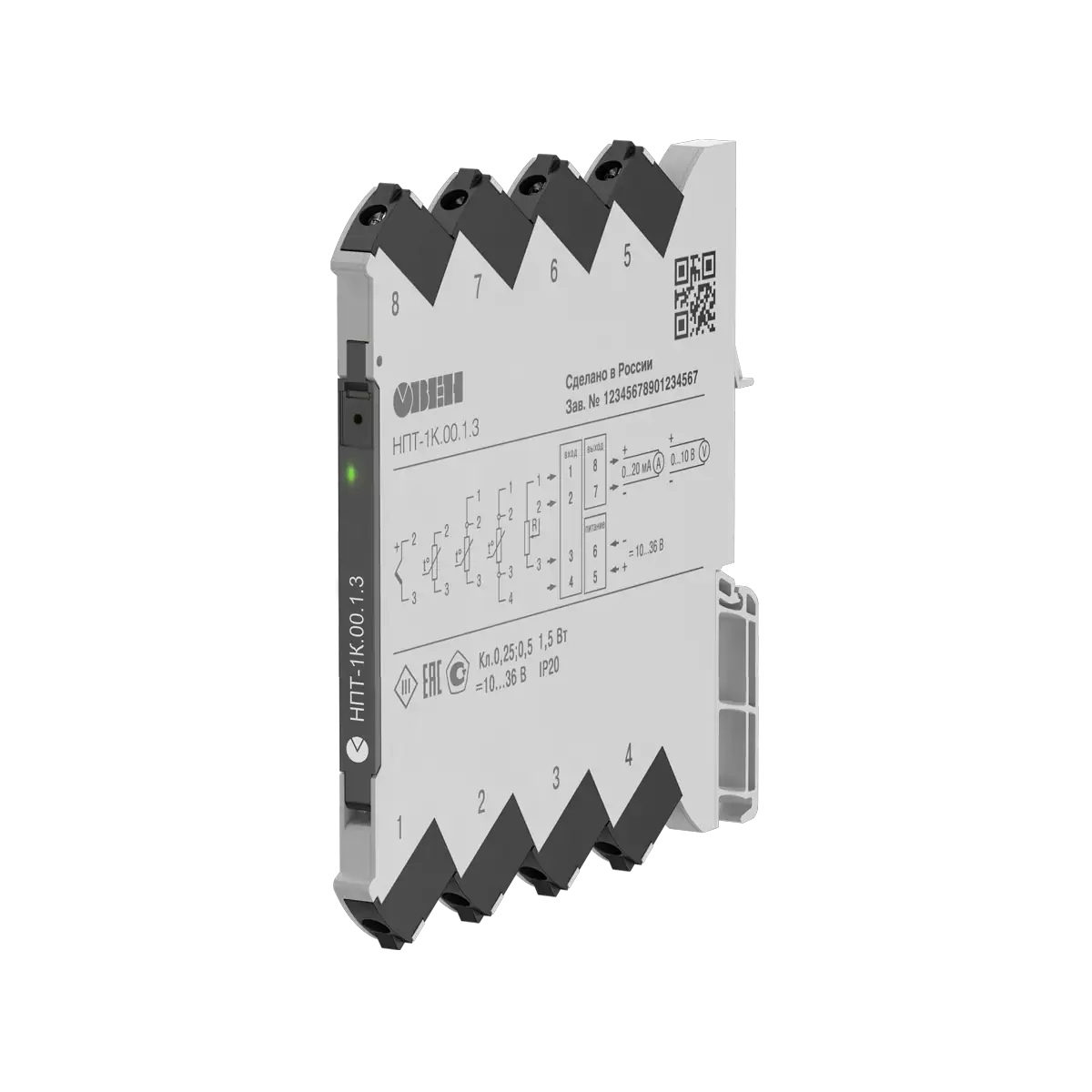

Увеличить ↗Изображения модели и серии. Внешний вид зависит от исполнения.

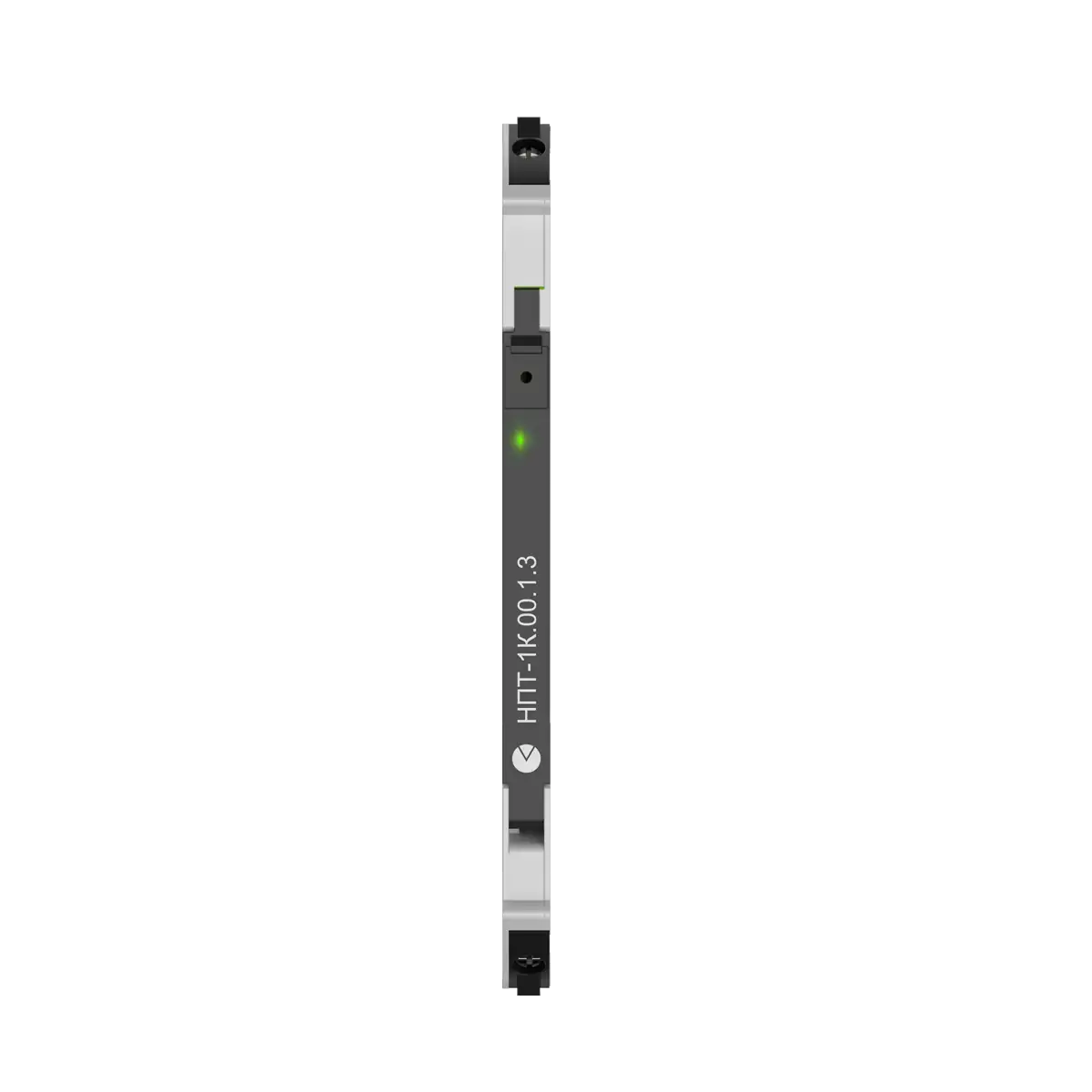

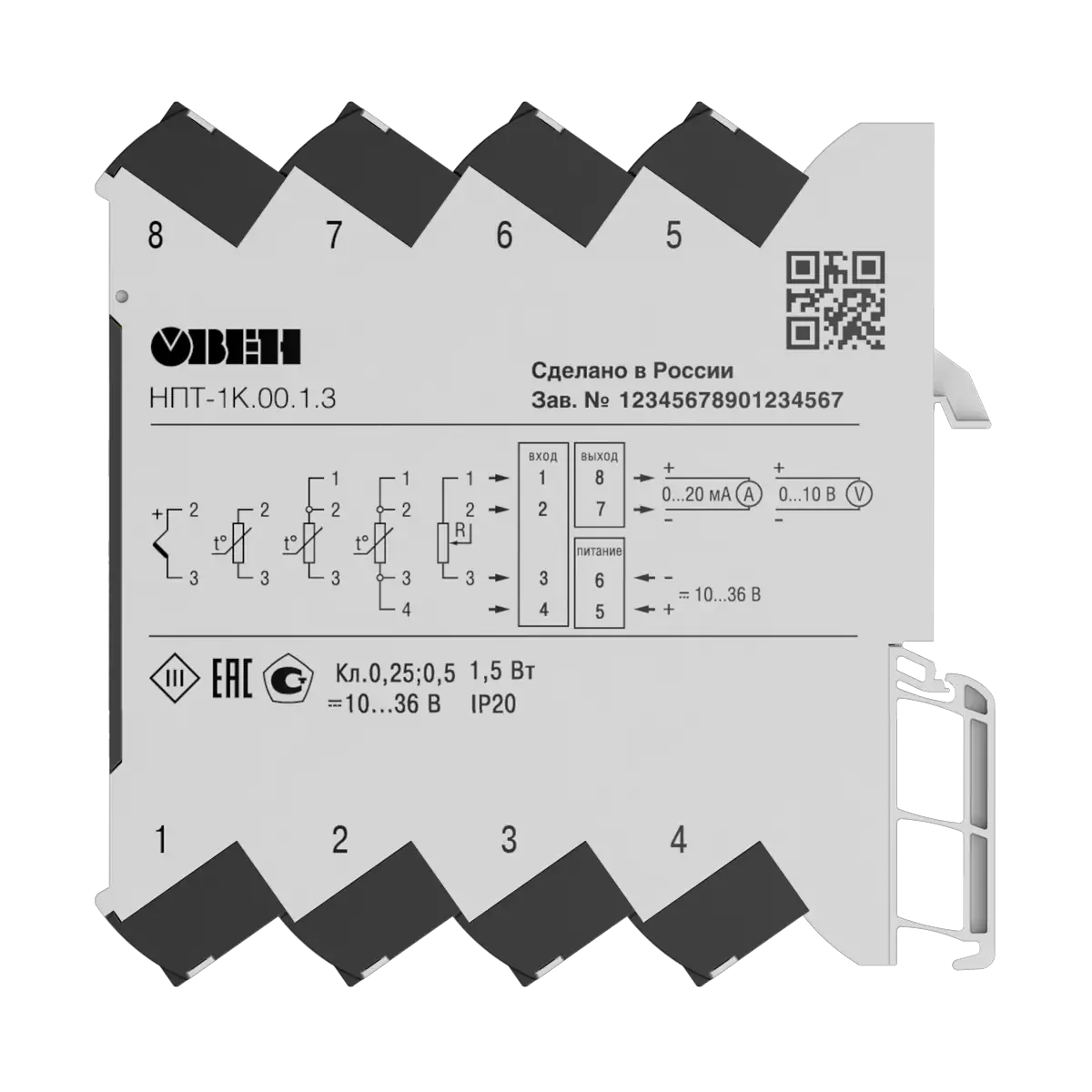

НПТ-1К нормирующий преобразователь в ультратонком корпусе
Ультратонкий преобразователь ОВЕН НПТ-1К переводит сигналы термосопротивлений, термопар, сопротивлений и потенциометров в унифицированный ток или напряжение. Гальваническая развязка отделяет питание, вход и выход и уменьшает влияние электромагнитных помех.
Ниже приведены характеристики серии. Параметры этого исполнения необходимо проверить по руководству перед заказом.
Опишите первичный сигнал термопары, термосопротивления, сопротивления или потенциометра и нужный унифицированный выход. НПТ-1К обеспечивает гальваническую развязку питания, входов и выходов; тип преобразования и шкалу следует согласовать с измерительным каналом.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Номинальное значение напряжения питания постоянного тока; Диапазон допустимых напряжений питания постоянного тока; Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более.
Сверьте сигнал подключаемого датчика и схему подключения с таблицей входов и руководством выбранного прибора.
Параметры для проверки: Тип датчика; Время установления выходного сигнала после изменения входного сигнала, не более.
Уточните тип выхода для вашей цепи управления и условия его подключения. Наличие разных выходов в серии не означает, что все они есть в одном исполнении.
Параметры для проверки: Номинальный диапазон выходного сигнала преобразователя; Выходной сигнал при аварии на входе (обрыв или КЗ датчика).
Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.
Параметры для проверки: Габаритные размеры.
Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.
Параметры для проверки: Степень защиты корпуса; Степень защиты клемм.
Разделяйте температуру измеряемой среды и окружающего воздуха; учитывайте ограничения, приведённые рядом с диапазоном.
Параметры для проверки: Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °, не более; Диапазон рабочих температур.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Номинальное значение напряжения питания постоянного тока | =24 В | ||
| Диапазон допустимых напряжений питания постоянного тока | 10…36 В | ||
| Гальваническая развязка питания от входов/выходов | 2500 В | ||
| Тип подключения питания | Отдельными проводами |
| Тип датчика | ТС, ТП, сопротивление, потенциометры | ||
| Схем подключения ТС | 2, 3, 4 - w | ||
| Гальваническая развязка домена «входы» от домена «выходы» | 2500 В |
| Номинальный диапазон выходного сигнала преобразователя | Ток | 4…20, 0…20, 0…5 мА | |
| Напряжение | 0…10, 2…10, 0…5 В | ||
| Выходной сигнал при аварии на входе (обрыв или КЗ датчика) | Ток | 4…20 – 21…23 мА Ток 0…20 – 21…23 мА Ток 0…5 – 5…6 мА | |
| Напряжение | 0…10 – 10…11 В 2…10 – 10…11 В 0…5 – 5…5,5 В | ||
| Функция преобразования входных сигналов | Линейная | ||
| Допустимое сопротивление нагрузки | Не более 480 Ом – для тока Не менее 1000 Ом – для напряжения | ||
| Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более | 15 мин. | ||
| Время установления выходного сигнала после изменения входного сигнала, не более | 2 с | ||
| Питание выходного сигнала | От встроенного источника |
| Разъем для конфигурирования | Micro Usb | |
| ПО для конфигурирования | Конфигуратор НПТ v4.1.0.742 | |
| Основная приведенная погрешность преобразования, не более | - при работе с ТС | 0,25 % | |
| - при работе с ТП | 0,5 % | ||
| Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °, не более | - при работе с ТС | 0,125 % | |
| - при работе с ТП | 0,25 % | ||
| Габаритные размеры | (6,1×113×115) ± 1 мм | |
| Степень защиты корпуса | IP20 | |
| Степень защиты клемм | IP20 | |
| Масса в упаковке, не более | 0,2 кг | |
| Диапазон рабочих температур | -40…+70 °С | |
| Относительная влажность воздуха, не более | 95 % | |
| Атмосферное давление | 84…106,7 кПа | |
| Устойчивость к механическим воздействиям | Группа №2 по ГОСТ Р 52931 | |
| Устойчивость к электромагнитным воздействиям | Класс А, критерий качества функционирования А по ГОСТ Р МЭК 61326-1-2014 | |
| Уровень излучения радиопомех (помехоэмиссии) | По ГОСТ 30804.6.3-2013 | |
| Термометры сопротивления по ГОСТ 6651 | ||
| Тип | Диапазон преобразования | |
| Макс. | Мин. | |
| Cu50 | -50…+200 °С | 50 °С |
| 50М | -180…+200 °С | 50 °С |
| Pt50 | -200…+750 °С | 100 °С |
| 50П | -200…+750 °С | 100 °С |
| Сu100 | -50…+200 °С | 50 °С |
| 100M | -180…+200 °С | 50 °С |
| Pt100 | -200…+750 °С | 100 °С |
| 100П | -200…+750 °С | 100 °С |
| 100H | -60…+180 °С | 50 °С |
| Термопары по ГОСТ Р 8.585 | ||
| TХК (L) | -200…+800 °С | 400 °С |
| TЖК (J) | -200…+1200 °С | 500 °С |
| TНН (N) | -200…+1300 °С | 500 °С |
| TХА (К) | -200…+1300 °С | 500 °С |
| TПП (S) | 0…+1750 °С | 400 °С |
| TПП (R) | 0…+1750 °С | 500 °С |
| ТПР (В) | +200…+1800 °С | 700 °С |
| TВР (А-1) | 0…+2500 °С | 600 °С |
| ТВР (А-2) | 0…+1800 °С | 600 °С |
| ТВР (А-3) | 0…+1800 °С | 600 °С |
| ТМК (Т) | -200…+400 °С | 300 °С |
| Термопары по DIN 43710 | ||
| Typ L | -200…+900 °С | 400 °С |
| Потенциометр | ||
| R<1 кОм | 0…100 % | 10 % |
| Сопротивление | ||
| R<1 кОм | 0…1000 Ом | 100 Ом |
| Тип датчика | Выходной сигнал | Влияние помех | Длина линии связи |
| Термопара | мВ (не нормирован) | 20 м | |
| Термопара + НПТ-1К | 4…20 мА (нормирован) | 1000 м |
