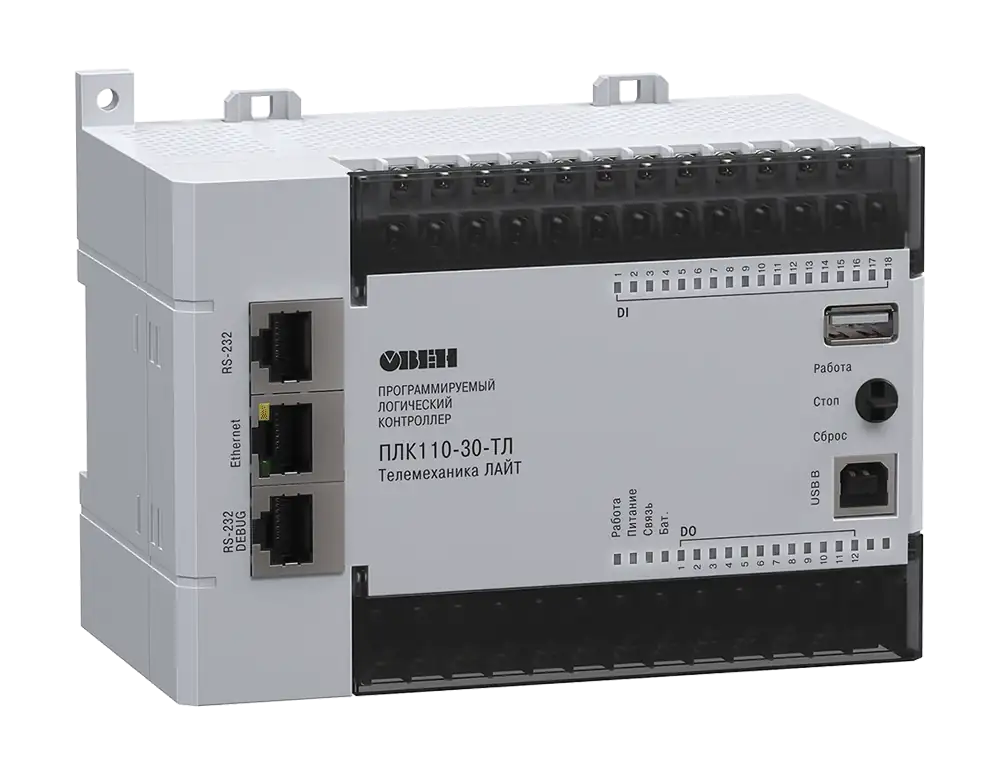

Увеличить ↗Изображения модели и серии. Внешний вид зависит от исполнения.
ПЛК110-ТЛ программируемый контроллер с исполнительной средой Телемеханика Лайт
ОВЕН ПЛК110-ТЛ — моноблочный программируемый контроллер с дискретными входами и выходами для систем среднего уровня. Алгоритм можно задавать из SCADA-системы «ОВЕН Телемеханика ЛАЙТ». Прибор ориентирован на телемеханику и АСУ ТП электрических подстанций.
Ниже приведены характеристики серии. Параметры этого исполнения необходимо проверить по руководству перед заказом.
Проверяйте его для системы, где требуется программирование из ОВЕН Телемеханика ЛАЙТ. В заявке сохраните обозначение ТЛ и аппаратную версию: совпадение семейства ПЛК110 не подтверждает наличие нужной исполнительной среды.
Сверьте сигнал подключаемого датчика и схему подключения с таблицей входов и руководством выбранного прибора.
Параметры для проверки: Тип входов по ГОСТ Р 51841–2001.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Параметр | Значение |
| Питание | |
| Напряжение питания: | |
| ПЛК110-24.30-ТЛ [М02]
| от 9 до 30 В постоянного тока при Т > минус 20 °С, от 9 до 26 В постоянного тока при минус 40 °С > Т > минус 20 °С (номинальное 12 или 24 В) |
| ПЛК110-220.30-ТЛ [М02] | от 90 до 264 В переменного тока либо постоянного тока (номинальное 120/230 В) |
| Потребляемая мощность, не более: | |
| ПЛК110-24.30-ТЛ [М02] | 28 Вт |
| ПЛК110-220.30-ТЛ [М02] | 41 ВА |
| Параметры встроенного источника питания: | |
| ПЛК110-24.30-ТЛ [М02] | Выходное напряжение равно входному напряжению на клеммах питания ПЛК, ток не более 630 мА; |
| ПЛК110-220.30-ТЛ [М02] | Выходное напряжение 24 В±4 %, ток не более 400 мА |
| Цифровые (дискретные) входы | |
| Количество входов | 18 |
| Тип входов по ГОСТ Р 51841–2001 | 1 |
| Напряжение «логического нуля» | -3…5 В |
| Максимальный ток «логического нуля» | 2 мА |
| Напряжение «логической единицы» | 15…30 В |
| Максимальный ток «логической единицы» | 9 мА (при 30 В) |
| Минимальная длительность импульса, воспринимаемого дискретным входом: | 1,6 мс (меандр) |
| Подключаемые входные устройства | – коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.) – трехпроводные датчики, имеющие на выходе транзистор n-p-n- или pnp-типа с открытым коллектором – дискретные сигналы с напряжением от минус 3 до 30 В |
| Дискретные выходы (контакты электромагнитных реле) | |
| Количество релейных выходных каналов | 12 |
| Максимальный ток, коммутируемый контактами реле, не более | 3 А |
| Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно, не более | 10 мс (выходы DО1…DО12) |
| Суммарный максимальный ток нагрузки группы реле: | |
| COM1-COM2 | 3 А |
| COM3 | 3 А |
| COM4 | 3 А |
| COM5 | 12 А |
| COM6 | 12 А |
| COM7-COM10 | - |
| Механический ресурс реле | – не менее 300 000 циклов переключений при максимальной коммутируемой нагрузке – не менее 500 000 циклов переключений при коммутации нагрузки менее половины от максимальной |
| Интерфейсы связи, количество | |
| RS-485 | 2 |
| RS-232 | 1 |
| RS-232-Debug | 1 |
| Ethernet 100 Base-T | 1 |
