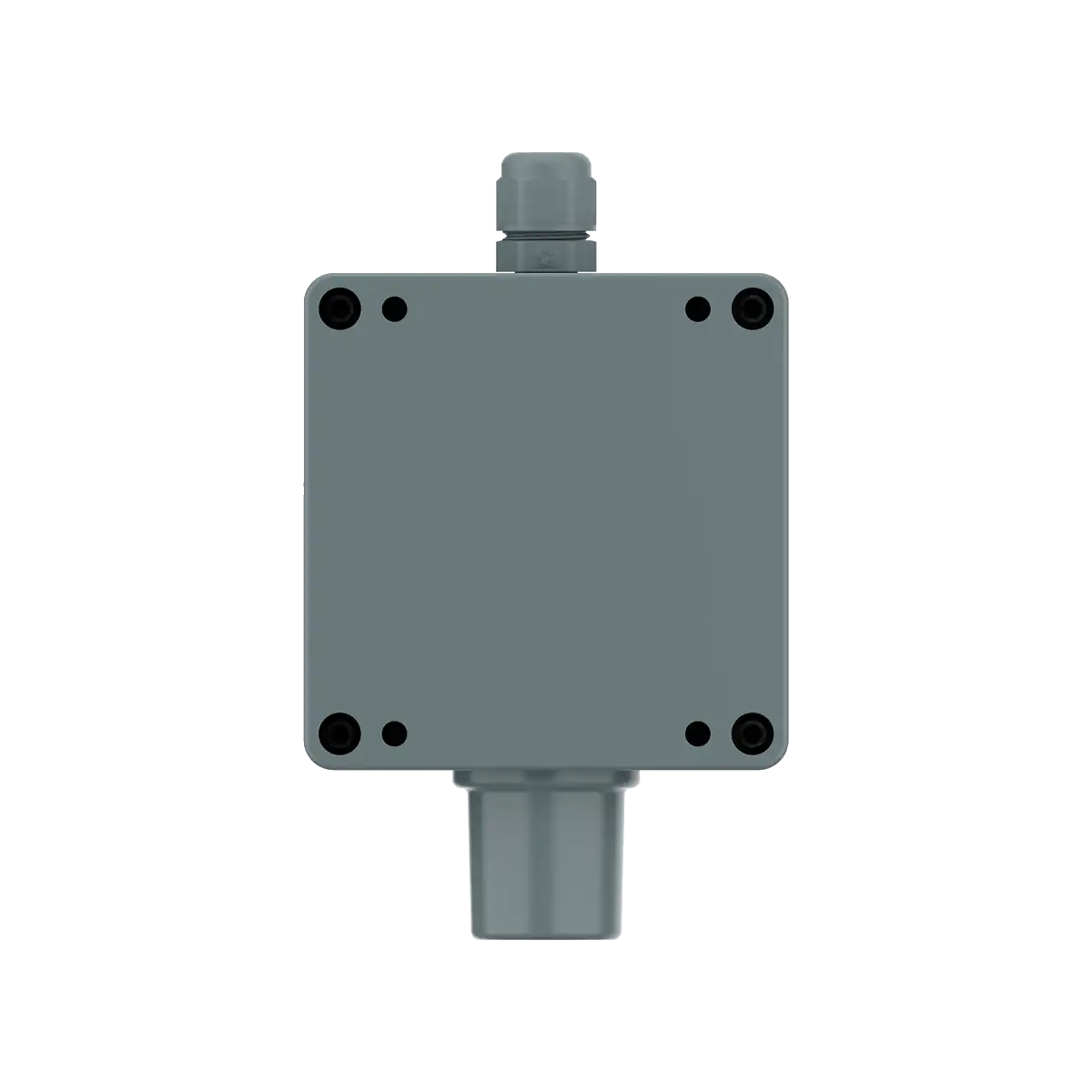

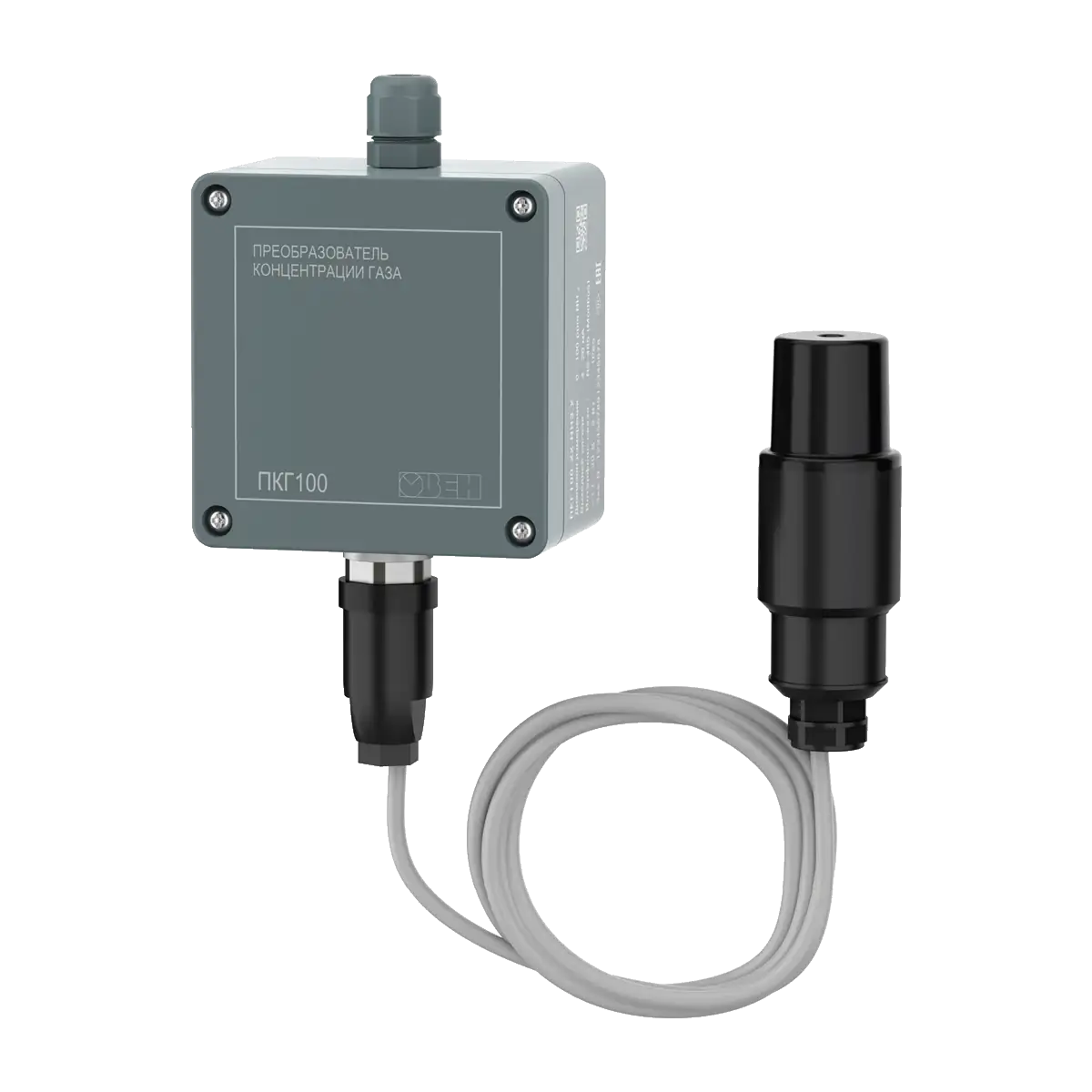

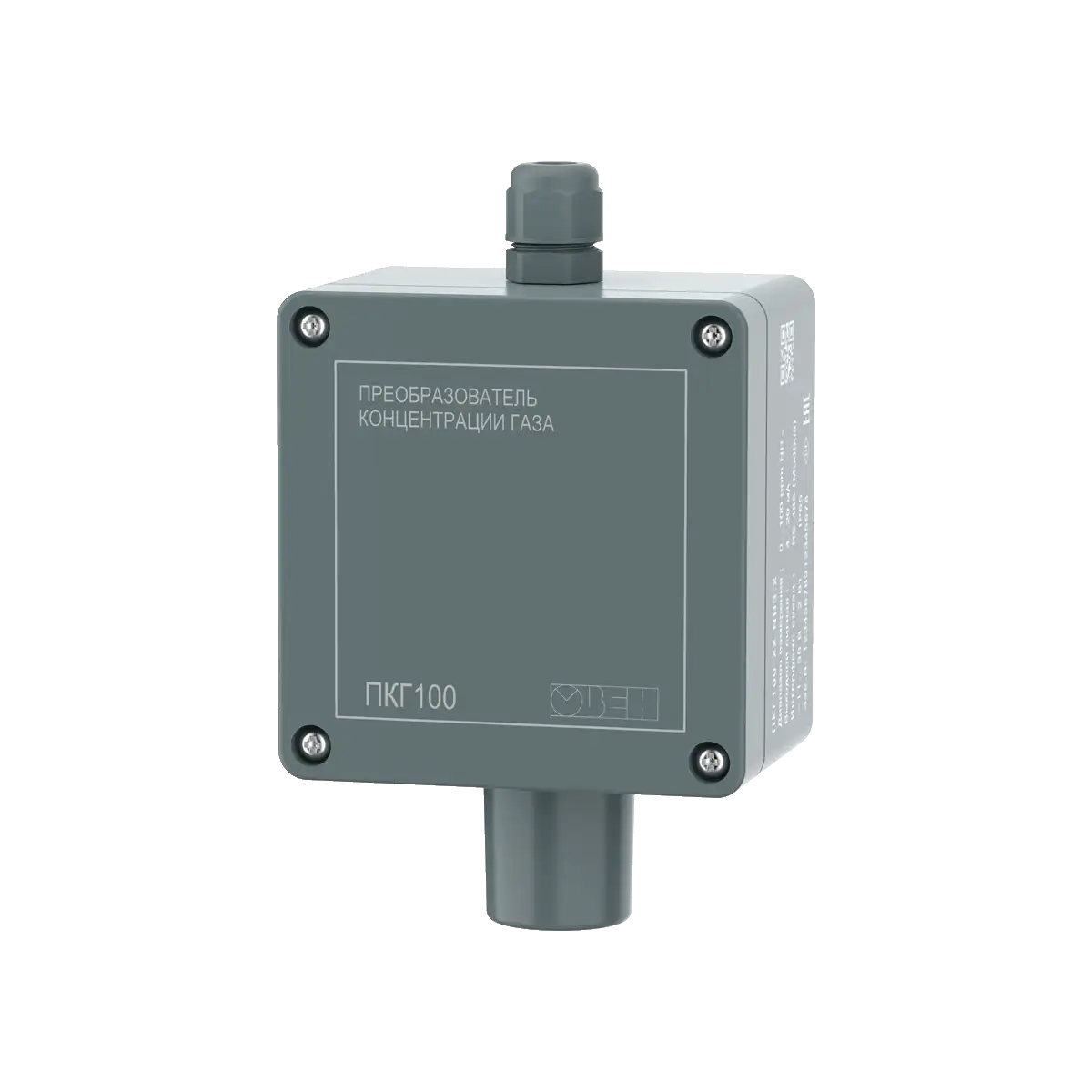

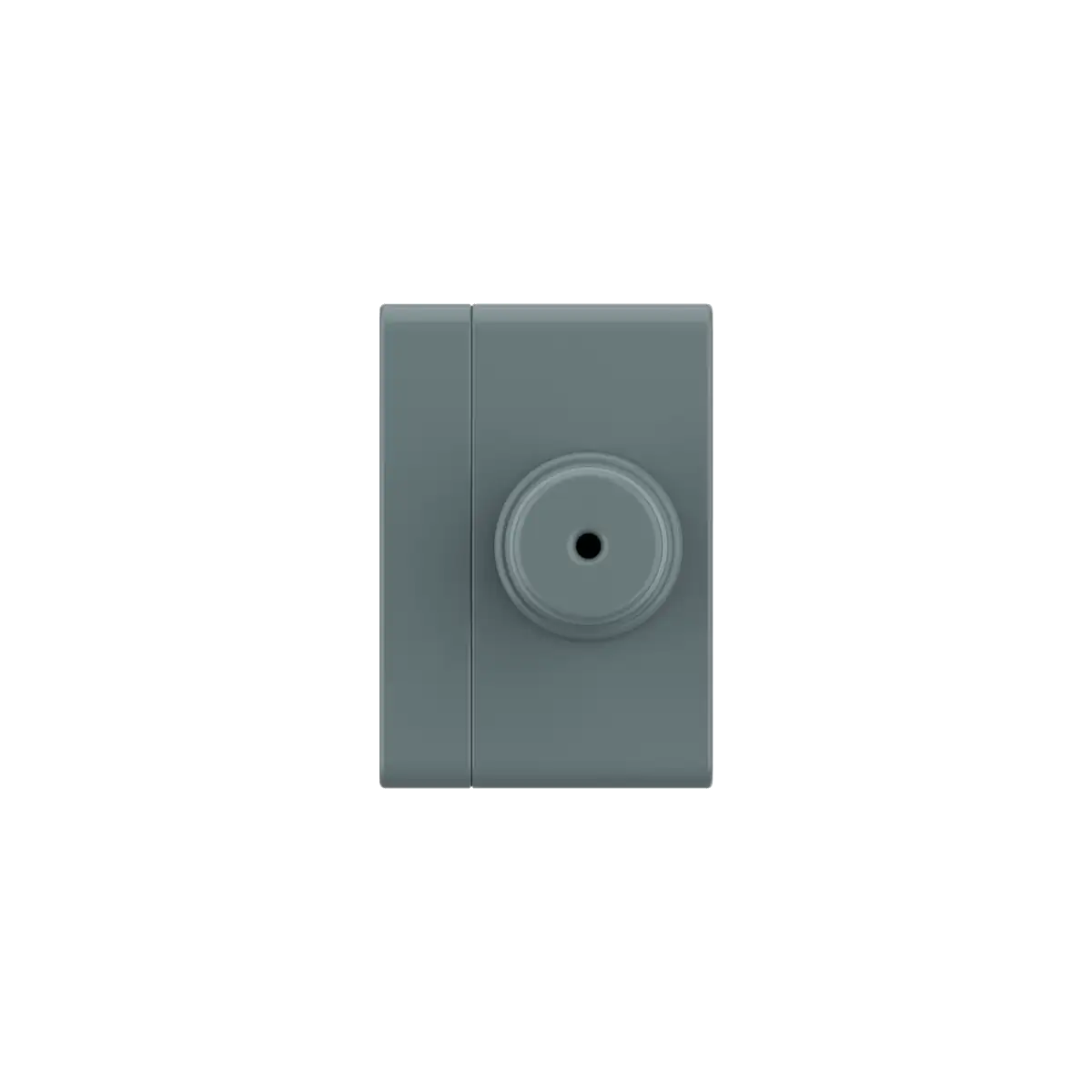

Увеличить ↗Изображения модели и серии. Внешний вид зависит от исполнения.
ПКГ100-NH3 промышленный датчик (преобразователь) концентрации аммиака в воздухе
Промышленный датчик ОВЕН ПКГ100-NH3 непрерывно измеряет концентрацию аммиака в воздухе. Результат доступен по двум аналоговым каналам 4…20 мА и через RS-485 с протоколом Modbus RTU.
Ниже приведены характеристики серии. Параметры этого исполнения необходимо проверить по руководству перед заказом.
Сопоставьте ожидаемую концентрацию аммиака с диапазоном 0–100 ppm и требуемой точностью. Затем согласуйте получение данных по 4…20 мА либо Modbus RTU; название газа и наличие интерфейса сами по себе не задают подходящую уставку системы.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Напряжение питания постоянного тока.
Сопоставьте рабочую величину с диапазоном конкретной модификации. Общий перечень диапазонов относится к выбору исполнений.
Параметры для проверки: Диапазон измерения.
Уточните тип выхода для вашей цепи управления и условия его подключения. Наличие разных выходов в серии не означает, что все они есть в одном исполнении.
Параметры для проверки: Выходной сигнал; Время установления выходного сигнала**, не более.
Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.
Параметры для проверки: Степень защиты корпуса.
Разделяйте температуру измеряемой среды и окружающего воздуха; учитывайте ограничения, приведённые рядом с диапазоном.
Параметры для проверки: Диапазон рабочих температур окружающего воздуха.
Сверьте интерфейс и протокол с остальной системой. Возможности, помеченные как опциональные, проверяйте в комплектации.
Параметры для проверки: Протокол обмена данными.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Наименование | Значение |
| Питание | |
| Напряжение питания постоянного тока | 11…30 В (номинальное значение 24 В) |
| Потребляемая мощность, не более | 2 Вт |
| Канал измерения | |
| Регистрируемый газ | Аммиак (NH3) |
| Диапазон измерения | 0…100 ppm |
| Основная приведенная погрешность измерения, не более | 15 % |
| Время обновления | 1 с |
| Время реакции, не более | 60 |
| Аналоговые выходы | |
| Количество | 2 |
| Выходной сигнал | 4…20 мА |
| Ток сигнала аварии | 3,8 или 21,5 мА * |
| Сопротивление нагрузки | 0…1100 Ом |
| Время установления выходного сигнала**, не более | 10 мин |
| Интерфейс RS-485 | |
| Протокол обмена данными | Modbus RTU |
| Скорость обмена данными | 1 200…57 600 бит/с |
| Длина линии связи, не более | 1200 м |
| Конструкция | |
| Габаритные размеры: | |
| Н4 | 80×130×55 мм |
| Н5, без выносного зонда | 80×102×55 мм |
| Масса, не более | 0,45 кг |
| Степень защиты корпуса | IP65 |
| Условия эксплуатации | |
| Диапазон рабочих температур окружающего воздуха | -40…+50 °С |
| Надежность | |
| Средний срок службы, лет | 5 |
| * Устанавливается программно. | |
