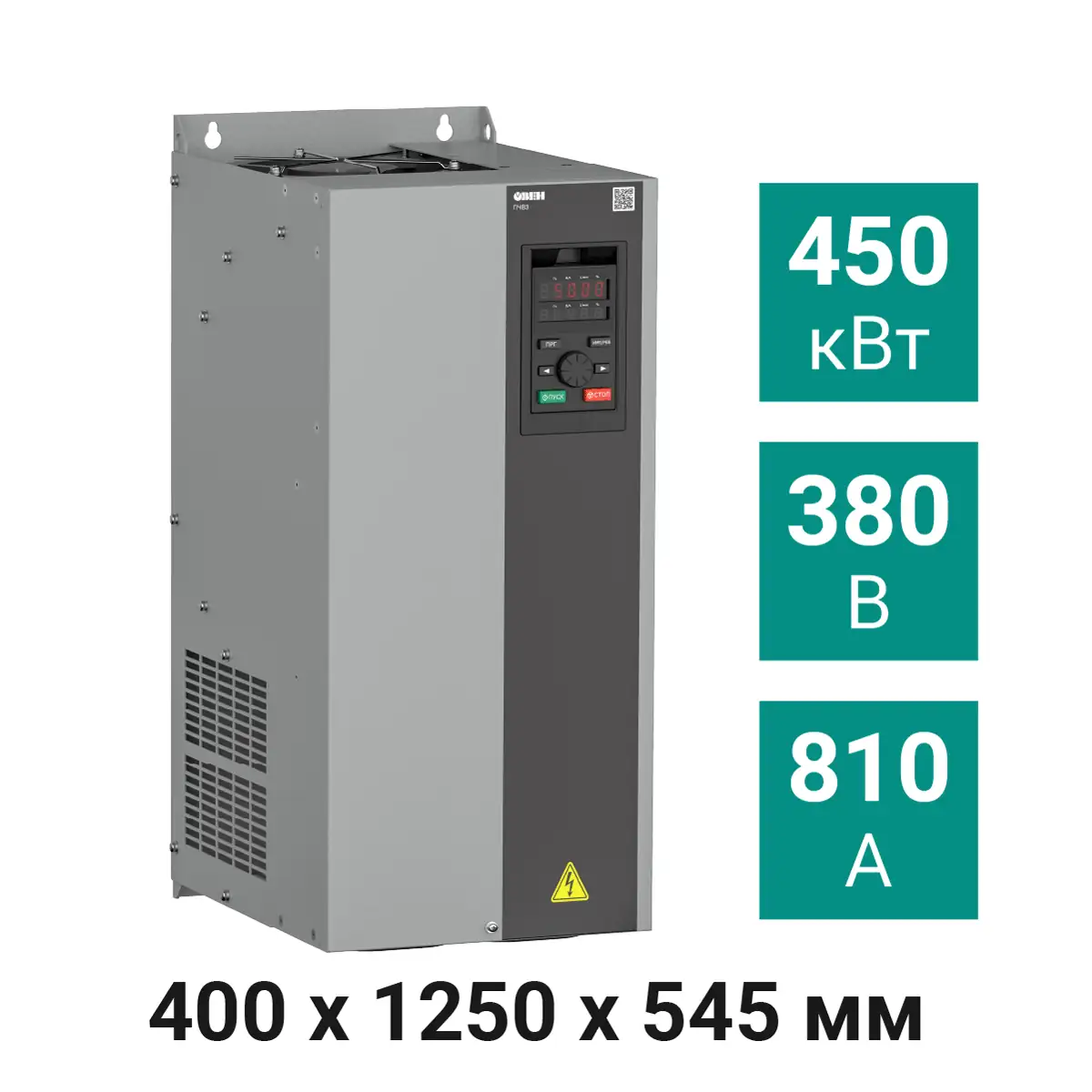

Увеличить ↗Изображения модели и серии. Внешний вид зависит от исполнения.
Преобразователь частоты ПЧВ3-450К-В [М01] 450,0 кВт 380 В
ОВЕН ПЧВ3-450К-В [М01] управляет электродвигателем с номинальной мощностью 450,0 кВт. Преобразователь подключается к трёхфазной сети 380 В; ток на выходе в номинальном режиме составляет 810,0 А.
| Питающая сеть | 3×380 В |
|---|---|
| Выходное напряжение | 3×380 В |
| Выходной ток | 810,0 А |
| Габаритные размеры | 1250х400х545 мм |
Проверьте требуемый ток двигателя относительно выходных 810,0 А и напряжение 3×380 В. Для размещения указан корпус 1250х400х545 мм; окончательная компоновка должна учитывать монтажные требования и теплоотвод.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Питающая сеть.
Сверьте выходное напряжение с требованиями подключаемого оборудования; варианты в общей таблице не означают переключение напряжения у любого исполнения.
Параметры для проверки: Выходное напряжение.
Проверьте допустимый ток вместе с указанными условиями нагрузки и режимом работы.
Параметры для проверки: Выходной ток.
Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.
Параметры для проверки: Габаритные размеры.
Разделяйте температуру измеряемой среды и окружающего воздуха; учитывайте ограничения, приведённые рядом с диапазоном.
Параметры для проверки: Диапазон рабочих температур.
Сверьте интерфейс и протокол с остальной системой. Возможности, помеченные как опциональные, проверяйте в комплектации.
Параметры для проверки: Интерфейс; Протоколы.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Параметр | Значение |
| Питающая сеть | 3×380 В |
| Выходное напряжение | 3×380 В |
| Выходной ток | 810,0 А |
| Выходная частота | 0...299 Гц |
| Режим управления | U/f U/f с раздельным заданием напряжения и частоты Векторное управление без/с обратной связью |
| Перегрузочная способность | 120 % – в течение 35 секунд 140 % – в течение 6 секунд 150 % – в течение 3 секунд |
| Интерфейс | RS-485 Опционально: Ethernet, CAN |
| Протоколы | Modbus RTU Опционально: Modbus TCP, EtherCAT, CANopen, PROFINET, PROFIBUS |
| Габаритные размеры | 1250х400х545 мм |
| Диапазон рабочих температур | -10…+50 ºС при влажности <90 %, при температуре выше 40 ºС – снижение выходных характеристик |
