ИТП-15.Щ9.К

Name: ИТП-15.Щ9.К
Brand: ОВЕН
SKU: 140097

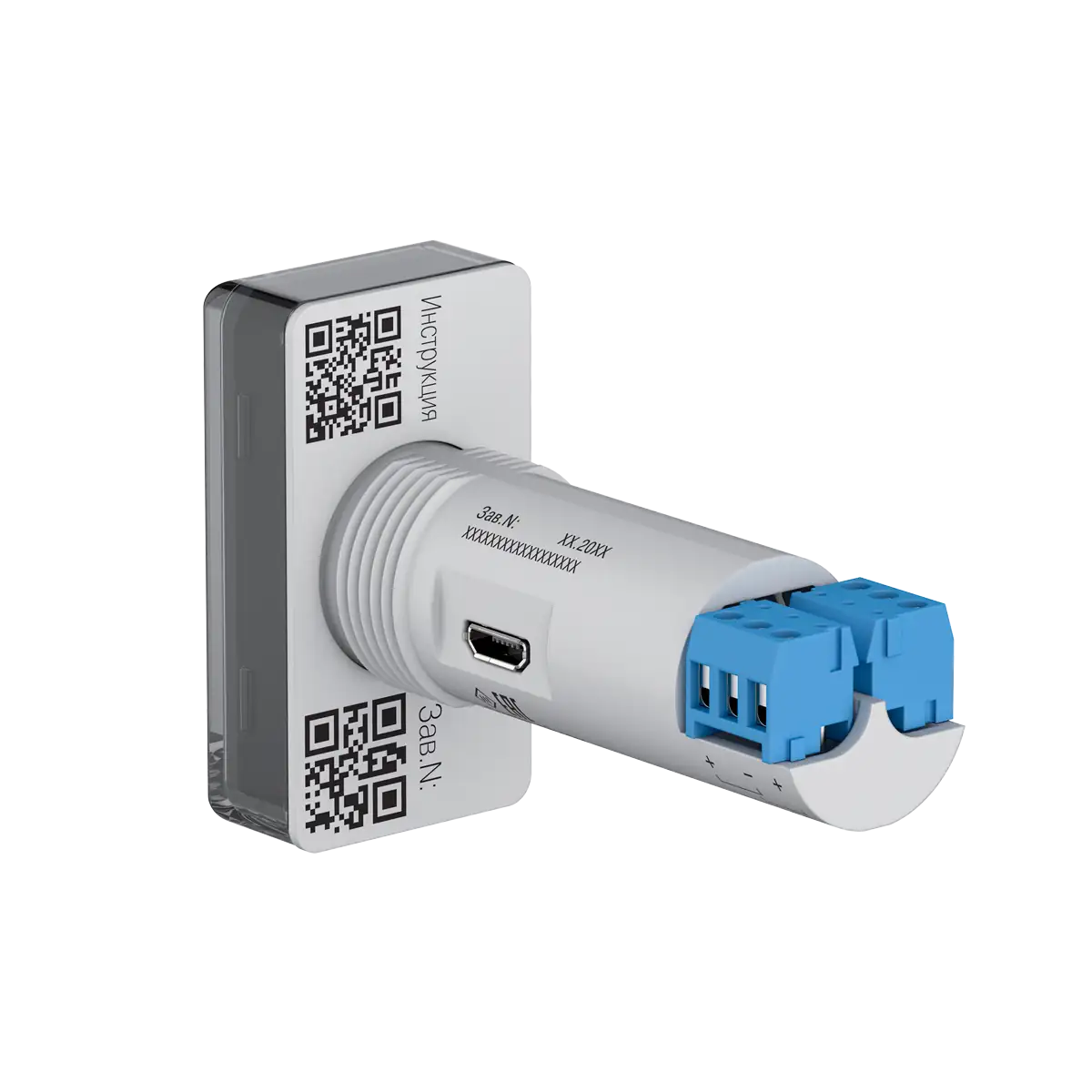

ИТП-15 диаграммный индикатор

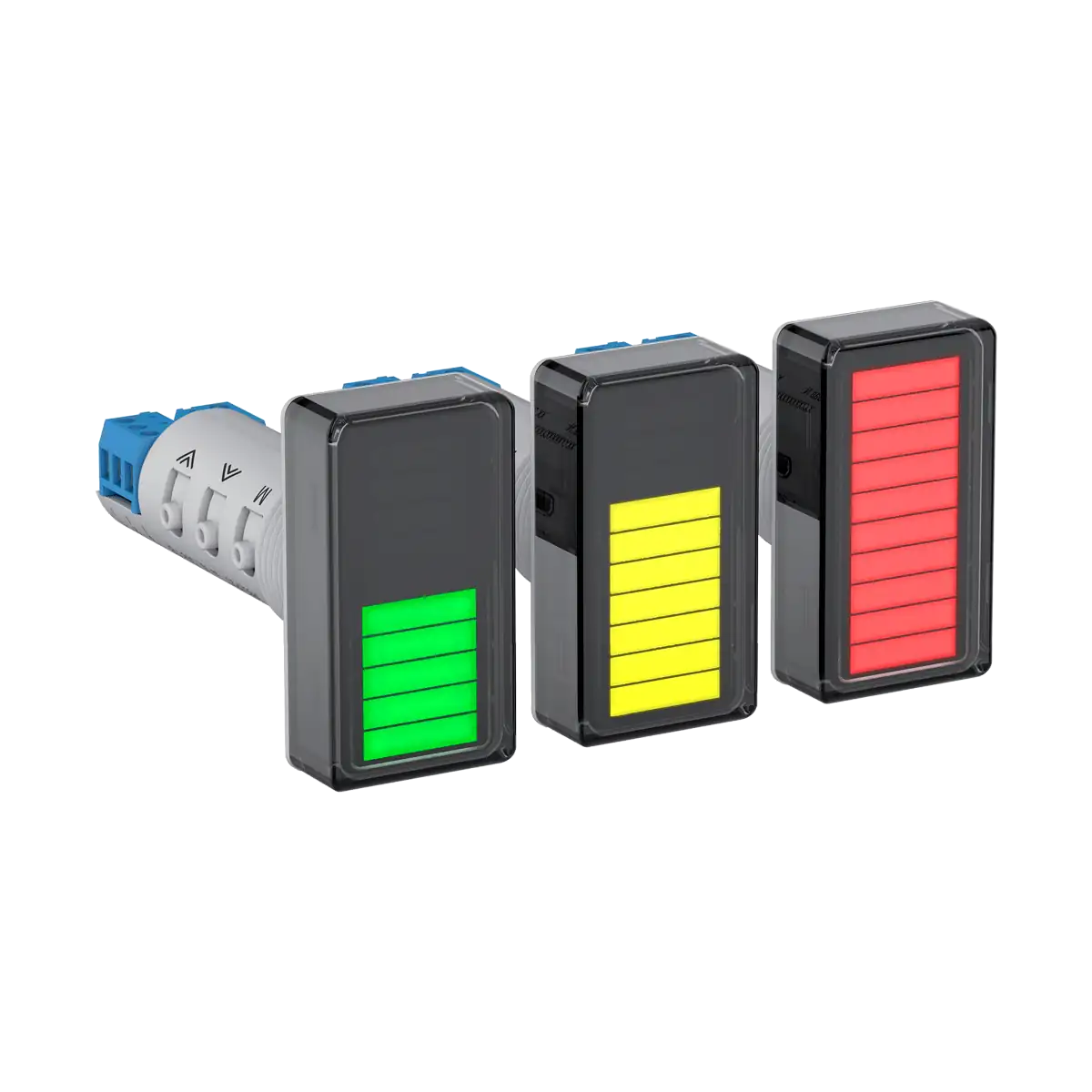

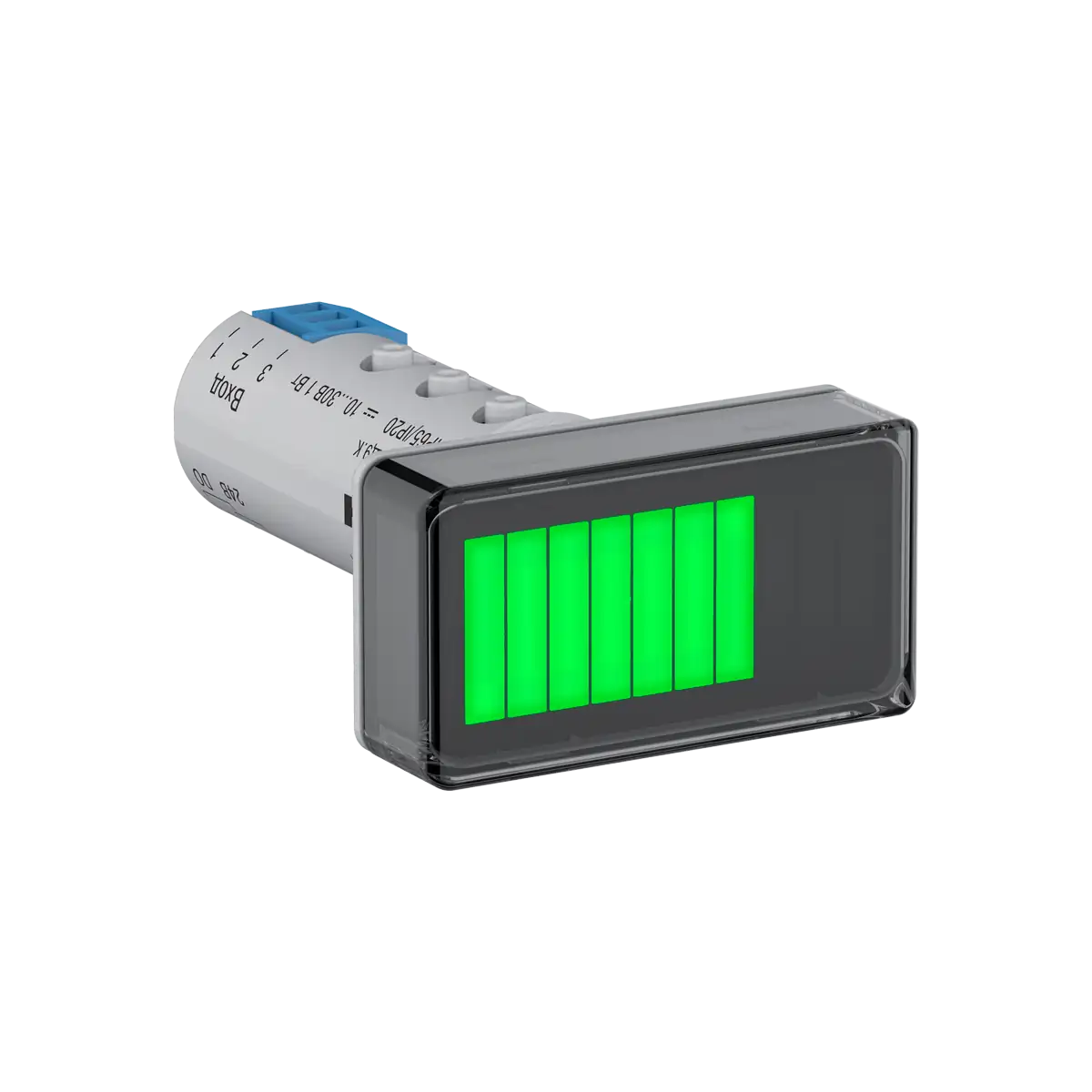

Диаграммный индикатор ОВЕН ИТП-15 показывает положение контролируемого параметра на десятисегментной шкале. Зелёные, жёлтые и красные участки барграфа помогают визуально различать рабочую, предупредительную и критическую зоны; их границы задают с компьютера. Универсальный аналоговый вход принимает сигналы датчиков разных физических величин, а корпус рассчитан на установку в отверстие светосигнальной арматуры.

Артикул ИТП-15.Щ9.К

7 473 ₽

КоличествоВ корзину

Ниже приведены характеристики серии. Параметры этого исполнения необходимо проверить по руководству перед заказом.

Подобрать исполнение

Найдено 1 из 1

Выбрать другое исполнение серии 1

ПОМОЩЬ В ВЫБОРЕ

Что проверить перед заказом

Когда выбирать диаграммную индикацию ИТП-15?

ИТП-15 удобен для визуального контроля состояния по сегментам и цветовым зонам. До настройки задайте границы нормального и аварийного состояния процесса: цветовые пороги изменяются через программу на компьютере. Если нужна другая форма отображения результата, сравните её с задачей оператора до заказа.

Питание

Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.

Параметры для проверки: Напряжение питания.

Входной сигнал

Сверьте сигнал подключаемого датчика и схему подключения с таблицей входов и руководством выбранного прибора.

Параметры для проверки: Тип входного сигнала.

Выходной сигнал

Уточните тип выхода для вашей цепи управления и условия его подключения. Наличие разных выходов в серии не означает, что все они есть в одном исполнении.

Параметры для проверки: Типы выходных устройств.

Монтаж

Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.

Параметры для проверки: Габаритные размеры.

Температурные условия

Разделяйте температуру измеряемой среды и окружающего воздуха; учитывайте ограничения, приведённые рядом с диапазоном.

Параметры для проверки: Диапазон рабочих температур.

Характеристики серии и модификаций

Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.

Наименование	ИТП-15
Питание
Напряжение питания	10…30 В постоянного тока (номинал. напряжение 24 В), потребляемая мощность не более 1 Вт
Характеристики входных сигналов
Количество каналов измерения	1
Тип входного сигнала	Ток 0...5 мА, 0(4)…20 мА Напряжение 0(2)…10 В ТС: 50/100/500/1000 Ом Cu, Pt, Ni, М, П, Н ТП: ТХК, ТНН, ТХА, ТЖК, ТВР, ТПП, ТПР, ТМК
Входное сопротивление при измерении напряжения, не более	100 кОм
Время опроса входа, не более	1,0 с
Метрологические характеристики
Пределы допускаемой основной приведенной погрешности измерений, не более:
ТС, сигналы напряжения и силы постоянного тока	±0,25 %
ТП, пирометры	±0,5 %
Характеристики выходных сигналов
Количество выходных устройств	1
Типы выходных устройств	Транзисторный ключ n-p-n типа: максимальный постоянный ток нагрузки 200 мА максимальное напряжение постоянного тока 42 В
Конструктивные исполнения
Габаритные размеры	Щитовой Щ9: 26×48×72 мм
Условия эксплуатации
Диапазон рабочих температур	-40…+60 ⁰С
Относительная влажность воздуха	Не более 80 %, при +35 °С и более низких температурах без конденсации влаги
Атмосферное давление	От 84 до 106,7 кПа
Устойчивость к механическим воздействиям	Прибор соответствует группе исполнения N2 по ГОСТ Р 52931–2008
Устойчивость к электромагнитным воздействиям	Соответствует ГОСТ 30804.6.1-2013
Характеристики надежности
Степень защиты корпуса:
– щитовой Щ9 (со стороны лицевой панели)	IP65**
– щитовой Щ9 (со стороны клемм)	IP20
Средняя наработка на отказ	100000 ч
Средний срок службы	12 лет

Характеристики измерительных датчиков

Условное обозначение датчика	Диапазон измерений, °С
Термопреобразователи сопротивления по ГОСТ 6651-2009
50/100/500/1000П (α=0,00391 °С¹)	-200…+850
50/100/500/1000М (α=0,00428 °С¹)	-180 …+200
50/100/500/1000Cu (α)=0,00426 °С¹)	-50 …+200
50/100/500/1000Pt (α=0,00385 °С¹)	-200…+850
100/500/1000Ni (α=0,00617 °С¹)	-60…+180
Пирометры сумм. излучения по ГОСТ 10627-71
РК-15	+400…+1500
РК-20	+600…+2000
РС-20	+900…+2000
РС-25	+1200…+2500
Термоэлектрические преобразователи по ГОСТ Р 8.585-2001
TХК (L)	-200...+800
TХА (К)	-200…+1300
TЖК (J)	-200…+1200
TНН (N)	-200…+1300
TМК (Т)	-200…+400
TПП (S)	0…+1750
TПП (R)	0…+1750
TПР (В)	+200…+1800
TВР (А-1)	0…+2500
TВР (А-2)	0…+1800
TВР (А-3)	0…+1800
Термоэлектрические преобразователи по DIN 43710
TypeL	-200…+900

Примечание.
¹⁾α температурный коэффициент термометра сопротивления – отношение разницы сопротивлений датчика, измеренных при температуре 100 и 0 °С, к его сопротивлению, измеренному при 0 °С (R₀), деленное на 100 °С и округленное до пятого знака после запятой.

** - подтверждено испытаниями в независимой аккредитованной лаборатории, см протокол 05-24-ДС
