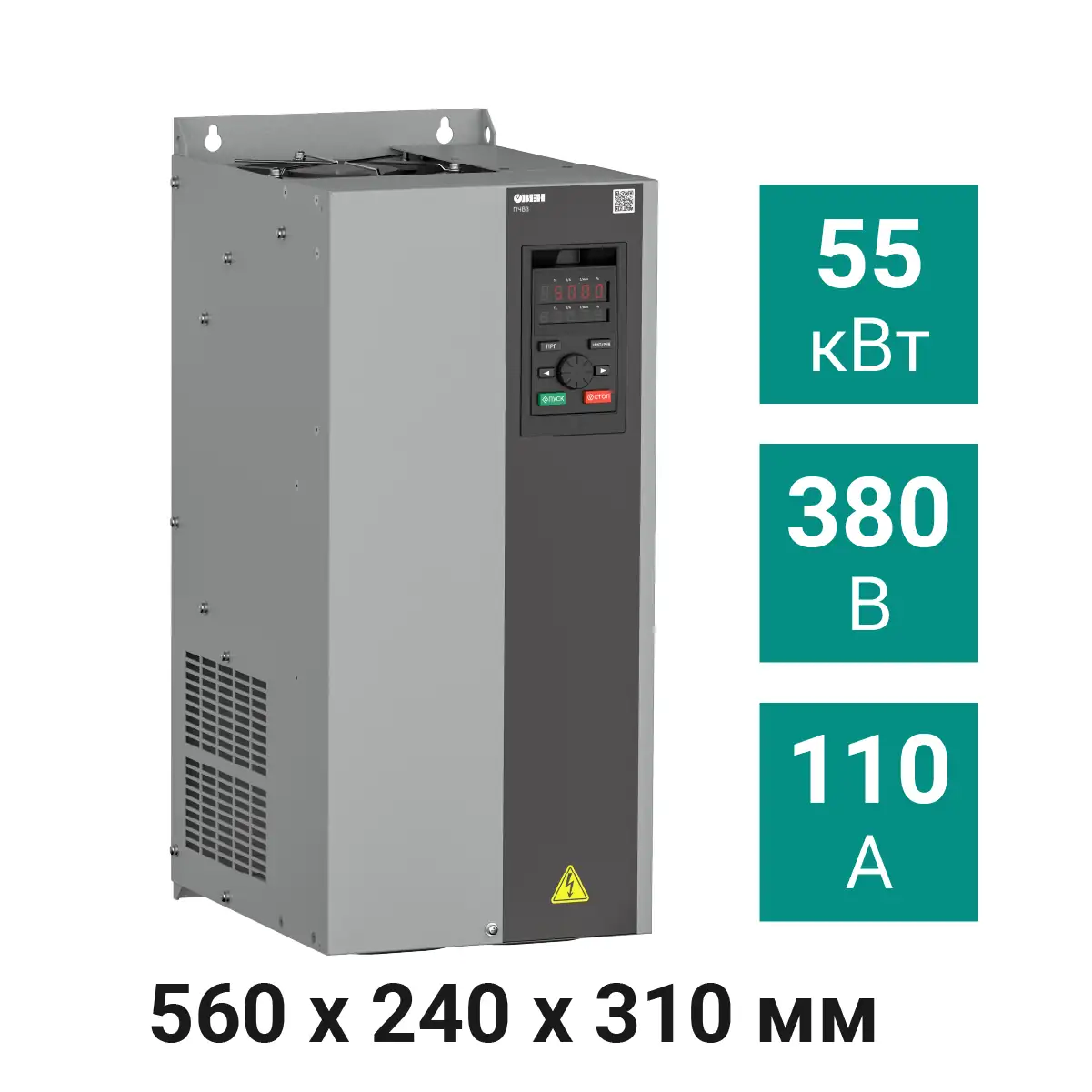

ПЧВ3-55К-ВУвеличить ↗

Изображения модели и серии. Внешний вид зависит от исполнения.

ОВЕН

ПЧВ3-55К-В

Преобразователь частоты ПЧВ3-55К-В [М01] 55,0 кВт 380 В

ОВЕН ПЧВ3-55К-В [М01] обеспечивает частотное управление электродвигателем мощностью 55,0 кВт. Трёхфазное напряжение питания составляет 380 В, а номинальный выходной ток — 110,0 А.

Артикул ПЧВ3-55К-В
336 339 ₽
В корзину
Питающая сеть3×380 В
Выходное напряжение3×380 В
Выходной ток110,0 А
Габаритные размеры560х240х310 мм
Все параметры исполнения ↓

Параметры ПЧВ3-55К-В

Точное исполнение
Питающая сеть3×380 В
Выходное напряжение3×380 В
Выходной ток110,0 А
Габаритные размеры560х240х310 мм

Подобрать исполнение

Найдено 1 из 1
Выбрать другое исполнение серии 1
Сбросить
СравнитьАртикулЦенаПодбор
ПЧВ3-55К-В336 339 ₽
До четырёх исполнений
ПОМОЩЬ В ВЫБОРЕ

Что проверить перед заказом

Как оценить место установки ПЧВ3-55К-В?

Для этой модели указаны корпус 560х240х310 мм и выход 3×380 В с током 110,0 А. Размеры используйте для предварительной компоновки; условия охлаждения и электрического подключения уточняйте по руководству.

Питание

Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.

Параметры для проверки: Питающая сеть.

Напряжение на выходе

Сверьте выходное напряжение с требованиями подключаемого оборудования; варианты в общей таблице не означают переключение напряжения у любого исполнения.

Параметры для проверки: Выходное напряжение.

Нагрузка

Проверьте допустимый ток вместе с указанными условиями нагрузки и режимом работы.

Параметры для проверки: Выходной ток.

Монтаж

Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.

Параметры для проверки: Габаритные размеры.

Температурные условия

Разделяйте температуру измеряемой среды и окружающего воздуха; учитывайте ограничения, приведённые рядом с диапазоном.

Параметры для проверки: Диапазон рабочих температур.

Связь

Сверьте интерфейс и протокол с остальной системой. Возможности, помеченные как опциональные, проверяйте в комплектации.

Параметры для проверки: Интерфейс; Протоколы.

Характеристики серии и модификаций

Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.

Параметр

Значение

Питающая сеть

3×380 В

Выходное напряжение

3×380 В

Выходной ток

110,0 А

Выходная частота

0...299 Гц

Режим управления

U/f

U/f с раздельным заданием напряжения и частоты

Векторное управление без/с обратной связью

Перегрузочная способность

120 % – в течение 35 секунд

140 % – в течение 6 секунд

150 % – в течение 3 секунд

Интерфейс

RS-485

Опционально: Ethernet, CAN

Протоколы

Modbus RTU

Опционально: Modbus TCP, EtherCAT, CANopen, PROFINET, PROFIBUS

Габаритные размеры

560х240х310 мм

Диапазон рабочих температур

-10…+50 ºС при влажности <90 %, при температуре выше 40 ºС – снижение выходных характеристик

Документация

Доступно файлов: 4

Проверьте соответствие документа модели и редакции оборудования.
