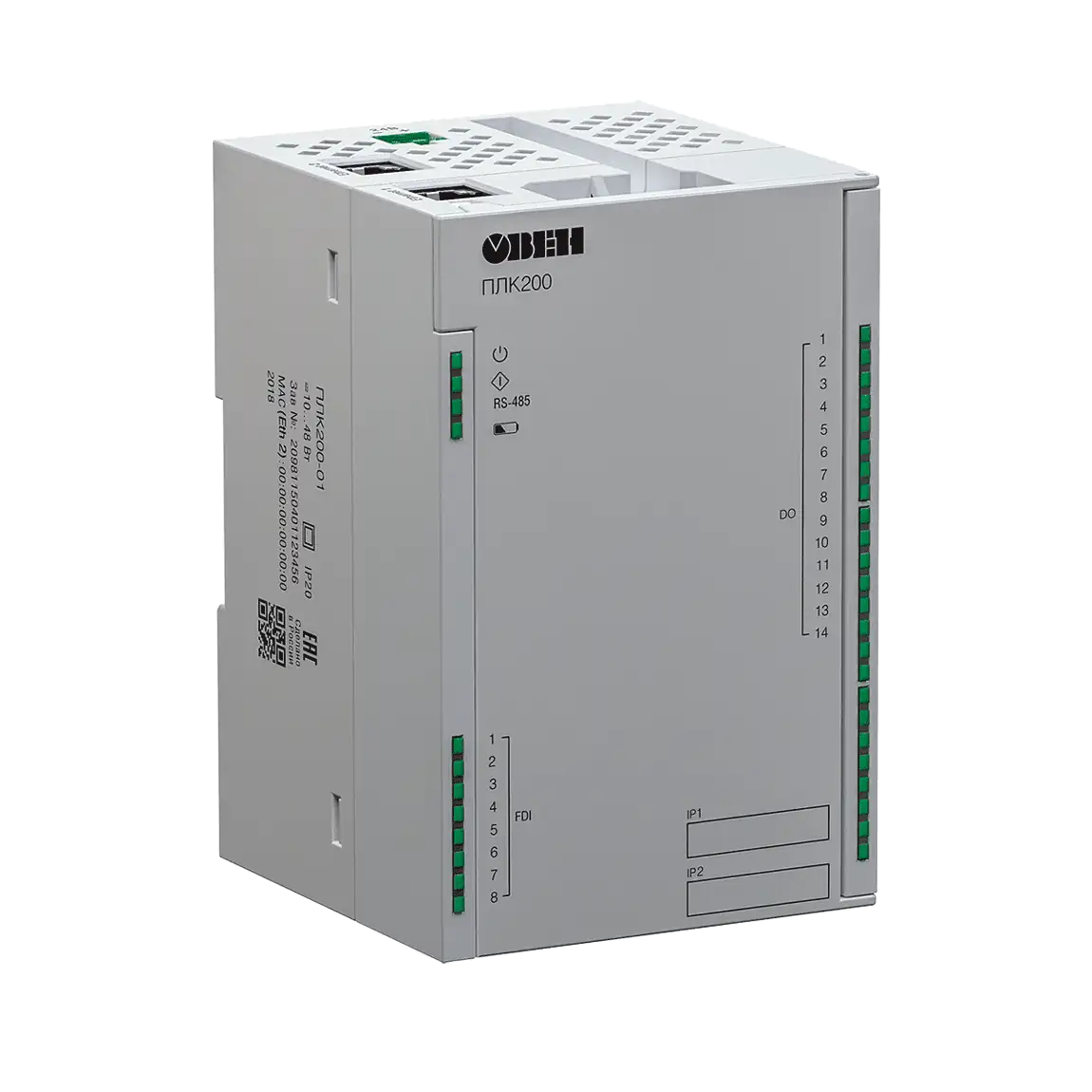

Моноблочный ОВЕН ПЛК200 предназначен для малых и средних систем автоматизации. Встроенные дискретные и аналоговые входы и выходы подключают датчики и исполнительные механизмы без обязательного внешнего модуля. Контроллер поддерживает несколько коммуникационных протоколов и программируется в CODESYS; совместимость прошивки необходимо учитывать по дате выпуска устройства.
Ниже приведены характеристики серии. Параметры этого исполнения необходимо проверить по руководству перед заказом.
Подобрать исполнение
Найдено 4 из 4
Выбрать другое исполнение серии 4
ПОМОЩЬ В ВЫБОРЕ
Что проверить перед заказом
Можно ли перенести старый проект в ПЛК200 без подготовки?
Проверьте дату выпуска, прошивку и версию CODESYS. Для приборов, выпущенных после 1 июня 2022 года с SP17 Patch 3, понижение до прежних версий не предусмотрено; старый проект требует адаптации к новой среде перед загрузкой.
Питание
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Напряжение питания; Напряжение питания выходов.
Диапазон
Сопоставьте рабочую величину с диапазоном конкретной модификации. Общий перечень диапазонов относится к выбору исполнений.
Параметры для проверки: Предел основной приведенной погрешности при измерении.
Входной сигнал
Сверьте сигнал подключаемого датчика и схему подключения с таблицей входов и руководством выбранного прибора.
Параметры для проверки: Тип входов по ГОСТ Р 61131; Максимальная частота входного сигнала; Подключаемые сигналы.
Выходной сигнал
Уточните тип выхода для вашей цепи управления и условия его подключения. Наличие разных выходов в серии не означает, что все они есть в одном исполнении.
Параметры для проверки: Максимальная частота выходного сигнала (для резистивной нагрузки); Минимальная длительность выходного сигнала (для резистивной нагрузки); Типы защиты выходов.
Монтаж
Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.
Параметры для проверки: Габаритные размеры; Габаритные размеры (Ш×В×Г).
Условия установки
Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.
Параметры для проверки: Степень защиты корпуса по ГОСТ 14254–96.
Температурные условия
Разделяйте температуру измеряемой среды и окружающего воздуха; учитывайте ограничения, приведённые рядом с диапазоном.
Параметры для проверки: Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 градусов, не более.
Связь
Сверьте интерфейс и протокол с остальной системой. Возможности, помеченные как опциональные, проверяйте в комплектации.
* Поддерживается реализация нестандартных протоколов с помощью системных библиотек. ** Кроме электромеханических переключателей и элемента питания часов реального времени.
Дискретные входы (DI и FDI)
Параметр
Значение (свойства)
Дискретные входы (DI)
Быстрые дискретные входы
(FDI)
Режимы работы
· определение логического уровня
определение логического уровня
счётчик высокочастотных импульсов
измерение частоты
обработка сигналов энкодера
Тип входов по ГОСТ Р 61131
1
Максимальный ток «логической единицы»
5,5 мА
Максимальный ток «логического нуля»
1,2 мА
Напряжение «логической единицы»
9…30 В
Напряжение «логического нуля»
0…5,5 В
Гистерезис выключения
«логической единицы», не менее
0,5 В
Подключаемые входные устройства
контактные датчики,
трехпроводные датчики,
имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым
коллектором
контактные датчики, трехпроводные датчики, имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором, AB и ABZ энкодеры
* Определяется длительностью цикла контроллера. ** При обработке сигналов энкодера. *** Минимальная длительность импульса в режиме подсчета количества импульсов - 10 мкс.
Аналоговые входы (AI)
Параметр
Значение (свойства)
Подключаемые сигналы
унифицированные сигналы: 0…5 мА, 0(4)…20 мА, ±50 мВ, ±1 В
Предел основной приведенной погрешности при измерении
унифицированные сигналы
±0,25 %
ТС
±0,25 %
ТП
±0,5 %
сопротивления
±0,25 %
Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех, не более
±0,3 %
Дополнительная погрешность, вызванная
изменением температуры окружающей
среды, на каждые 10 градусов, не более
0,2 предела допускаемой основной приведенной
погрешности измерения
ПРИМЕЧАНИЕ
* Поскольку опрос входов выполняется последовательно, общее время опроса равно сумме времен опроса всех активных входов. Если в параметре «Тип датчика» установлено значение «Датчик отключен», датчик исключается из списка опроса.
Дискретные выходы (DO) типа электромагнитное реле
Параметр
Значение (свойства)
Тип контакта
Нормально-разомкнутый контакт
Режимы работы
генерация заданного количества импульсов
переключение логического состояния
Ток коммутации
5 А (при напряжении не более 250 В (СКЗ), 50 Гц, резистивная нагрузка)
3 А (при постоянном напряжении не более 30 В, резистивная нагрузка)
Максимальное напряжение на контакты реле
264 В (СКЗ) переменного напряжения
30 В постоянного напряжения
Минимальный ток коммутации
10 мА
Категория применения по ГОСТ IEC 60947-5-1:2014
АС-15, С300*
Механический ресурс реле, не менее
5 000 000 переключений
Электрический ресурс реле при максимальном токе нагрузки, не менее
35 000 переключение при 3 А, 30 В постоянного напряжения
50000 переключений при 5 А 250 В (СКЗ) переменного напряжения
50 000 переключений при категории применения AC-15, C300*
Время переключения контактов реле из состояния «лог. 0» в «лог. 1» или обратно, не более
10 мс
* Управление электромагнитами переменным напряжением до 300 В (СКЗ) и полной мощностью до 180 ВА
Дискретные выходы (FDO) типа транзисторный ключ
Параметр
Значение (свойства)
Режимы работы
переключение логического сигнала
генерация низкочастотного ШИМ сигнала
генерация высокочастотного ШИМ сигнала
генерация заданного количества импульсов
Режим включения выхода
Верхний ключ
Верхний и нижний ключи
Напряжение питания выходов
10…36 В
Максимальный постоянный ток нагрузки
0,85 А
0,15 А
Максимально допустимый кратковременный ток нагрузки
1,3 А
0,19 А
Максимальная частота выходного сигнала (для резистивной нагрузки)
10 кГц
100 кГц
Минимальная длительность выходного сигнала (для резистивной нагрузки)
10 мкс
1 мкс
Максимальная емкость нагрузки
100 000 мкФ
1 мкФ*
Типы защиты выходов
защита от короткого замыкания при включении питания
защита от пониженного питания выходов
защита от перегрева выходного каскада
защита от перегрузки по току выхода
защита от обратного тока самоиндукции
* Зависит от частоты и напряжения в цепи нагрузки
Параметр
ПЛК210
ПЛК200
Интерфейсы связи
4 × Ethernet 10/100 Мбит/c (RJ45)
2 × RS-485
1×RS-232
USB Device
2 × Ethernet 10/100 Мбит/c (RJ45)
1 × RS-485
USB Device
Подключаемые накопители
SD
USB Host
SD

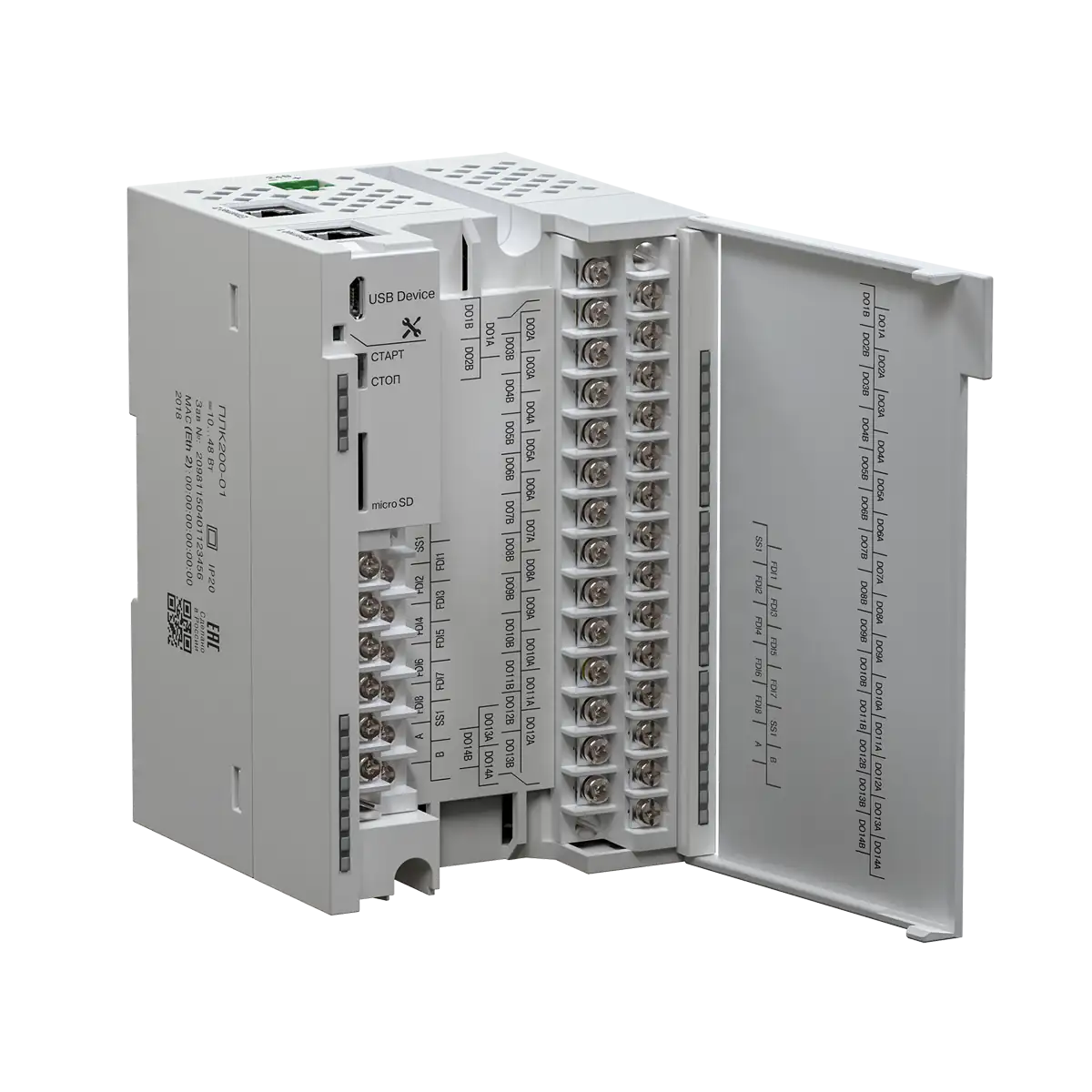

Элементы управления
Тумблер СТАРТ / СТОП
Сервисная кнопка
Кнопка СБРОС
Тумблер СТАРТ / СТОП
Сервисная кнопка
Количество портов питания
2 (основной и резервный)
1
Поддержка STP / RSTP
Есть
Нет
Габаритные размеры (Ш×В×Г)
(105×124×83) ±1 мм
(82×124×83) ±1 мм
Документация
Доступно файлов: 18
Проверьте соответствие документа модели и редакции оборудования.
