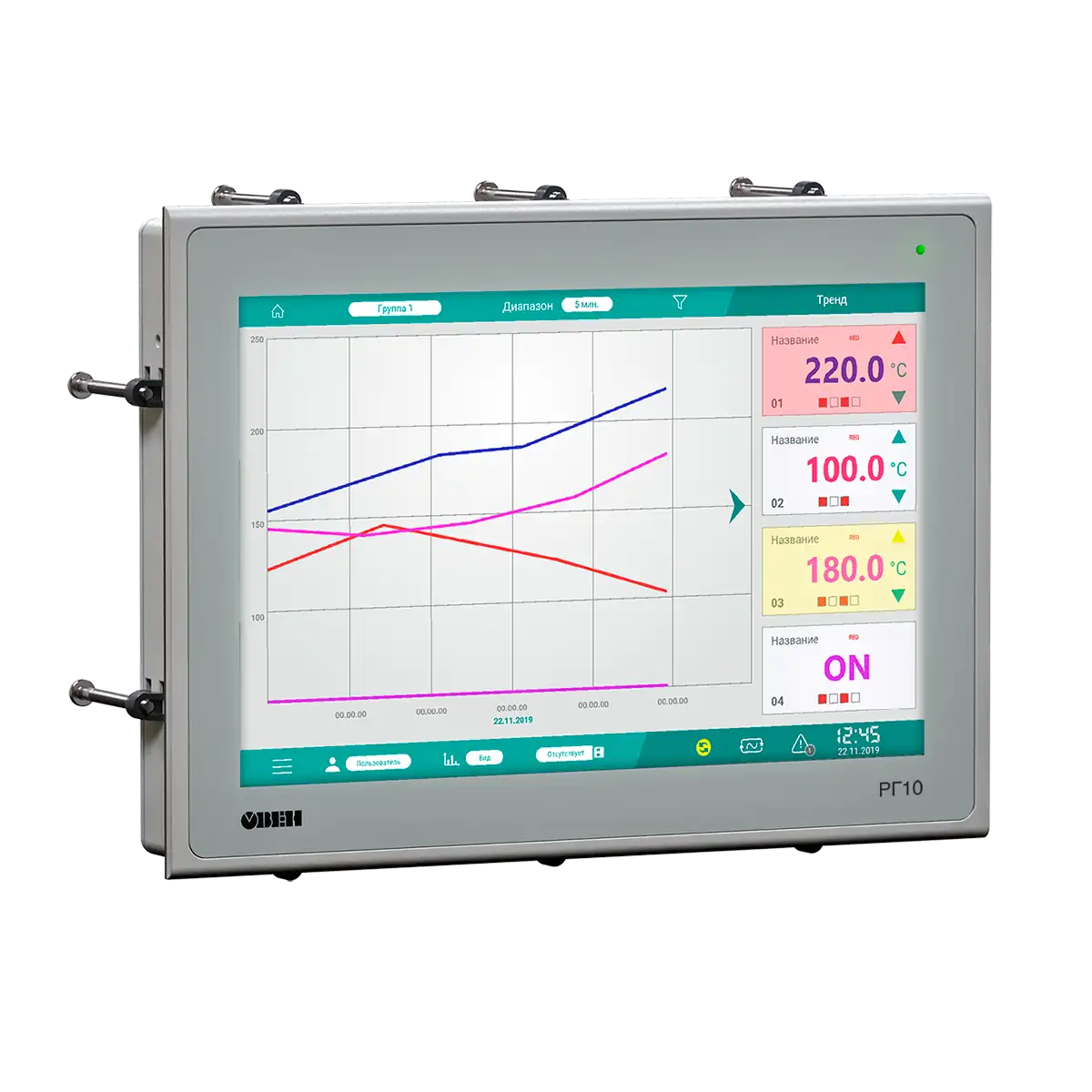

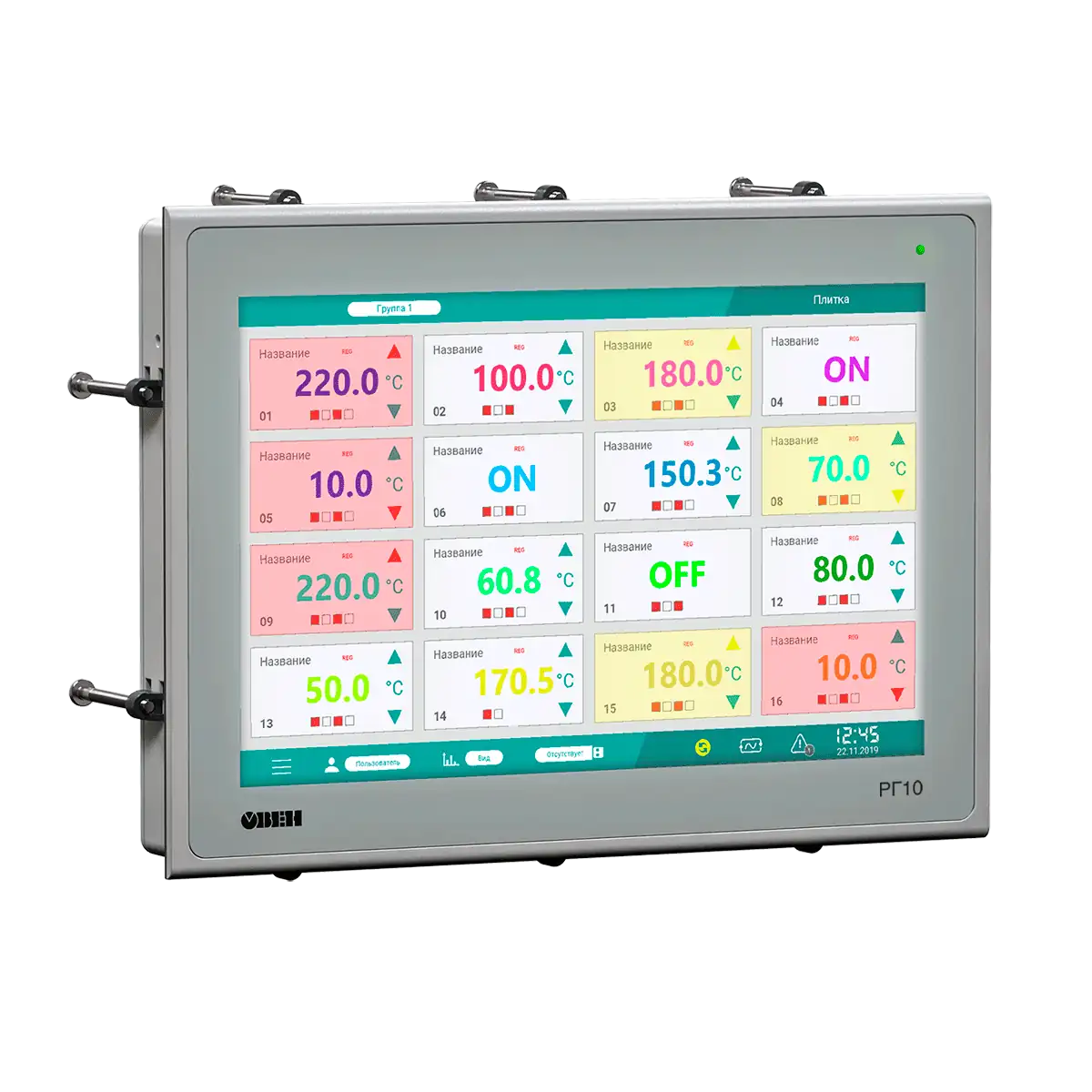

Увеличить ↗Изображения модели и серии. Внешний вид зависит от исполнения.
РГ10 многоканальный видеографический регистратор
Видеографический регистратор ОВЕН РГ10 собирает показания датчиков температуры, давления, влажности и других параметров. Данные отображаются на экране и сохраняются в архиве на внешнем носителе. Встроенная логика позволяет через модули вывода выполнять простые команды управления исполнительными механизмами в автономной установке или составе АСУ.
Ниже приведены характеристики серии. Параметры этого исполнения необходимо проверить по руководству перед заказом.
Перечислите источники измерений, параметры архива и необходимые управляющие воздействия. Для управления механизмами регистратор использует модули вывода, поэтому их состав нужно учитывать отдельно от самого прибора и внешнего носителя архива.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Номинальное напряжение питания, В.
Сверьте выходное напряжение с требованиями подключаемого оборудования; варианты в общей таблице не означают переключение напряжения у любого исполнения.
Параметры для проверки: Номинальное напряжение питания, В.
Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.
Параметры для проверки: Габаритные размеры (ширина × высота × глубина), мм.
Разделяйте температуру измеряемой среды и окружающего воздуха; учитывайте ограничения, приведённые рядом с диапазоном.
Параметры для проверки: Рабочая температура, °C.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Параметр | Значение |
| Аппаратные характеристики | |
| Процессор | MediaTek 4 × ARM Cortex™-A55 Core |
| Частота, ГГц | 1,8 |
| Графический процессор | ARM MALI-G52 |
| Частота графического процессора, МГц | 500 |
| Объем Flash-памяти (eMMC), ГБ | 8 |
| Оперативная память (LPDDR3), ГБ | 2 |
| Часы реального времени (RTC) | Есть, энергонезависимые |
| Дисплей | |
| Тип дисплея | TFT IPS |
| Тип подсветки | LED (светодиодная подсветка) |
| Тип сенсорного экрана | Проекционно-емкостный, Glass+Glass |
| Диагональ, дюймы | 10,1 |
| Разрешение, пиксель | 1280×800 |

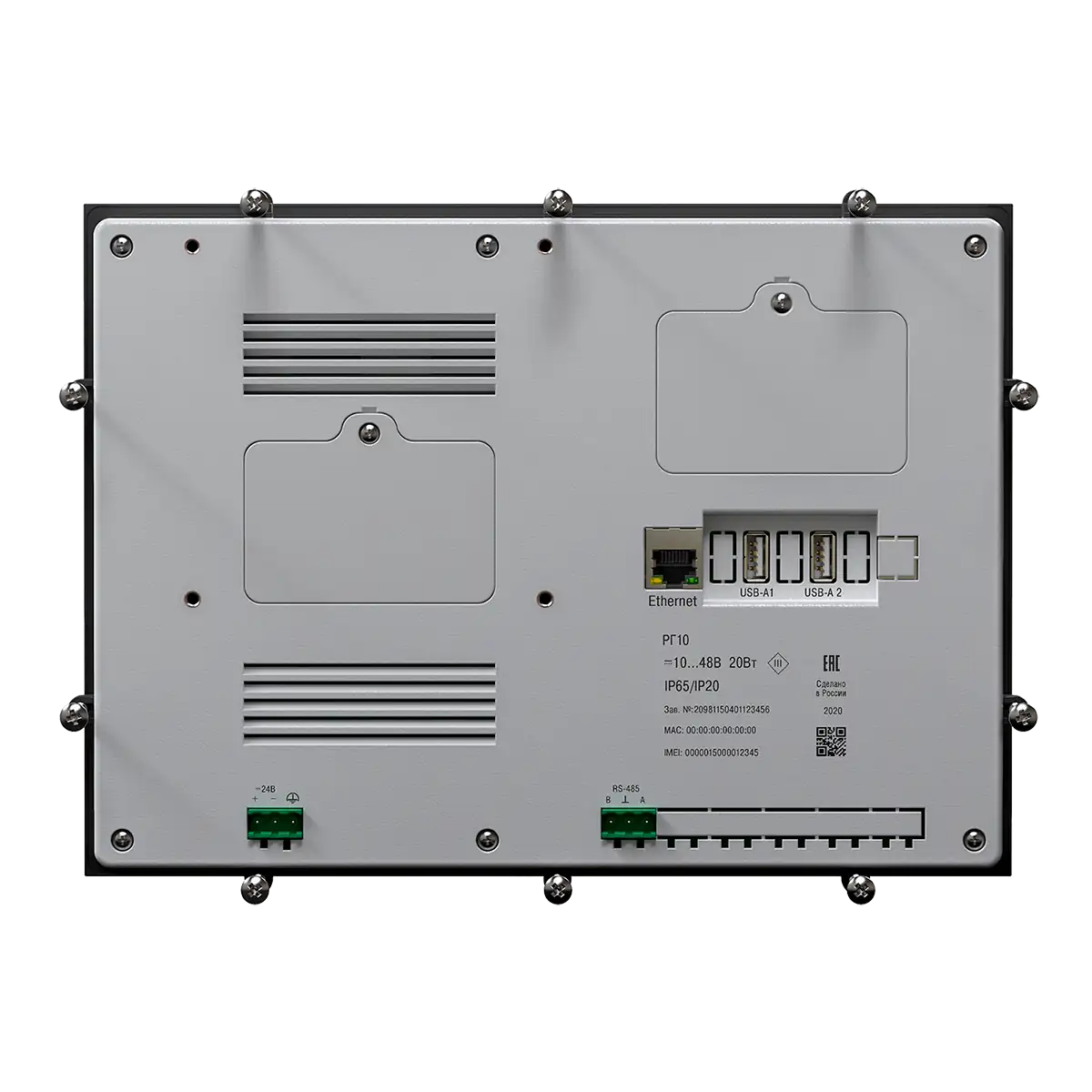

| Интерфейсы | |
| Ethernet | 1 × 10/100 Мбит/c (RJ45) |
| Wi-Fi | 802.11 b/g/n (2,4 ГГц) |
| USB Host | 2 × USB 2.0 Тип A – для подключения HID-устройств |
| RS-485 | 115200 бит/с, клеммы A(Data+), B(Data-) |
| Подключаемые накопители | |
| Тип | USB Flash |
| Максимальная емкость (файловая система) | 32 Гб (FAT32) |
| Питание | |
| Тип питающего напряжения | Постоянное |
| Диапазон питающего напряжения, В | 10...48 |
| Номинальное напряжение питания, В | 24 |
| Макс. потребляемая мощность, Вт | 20 |
| Питание от аккумуляторных батарей | Есть |

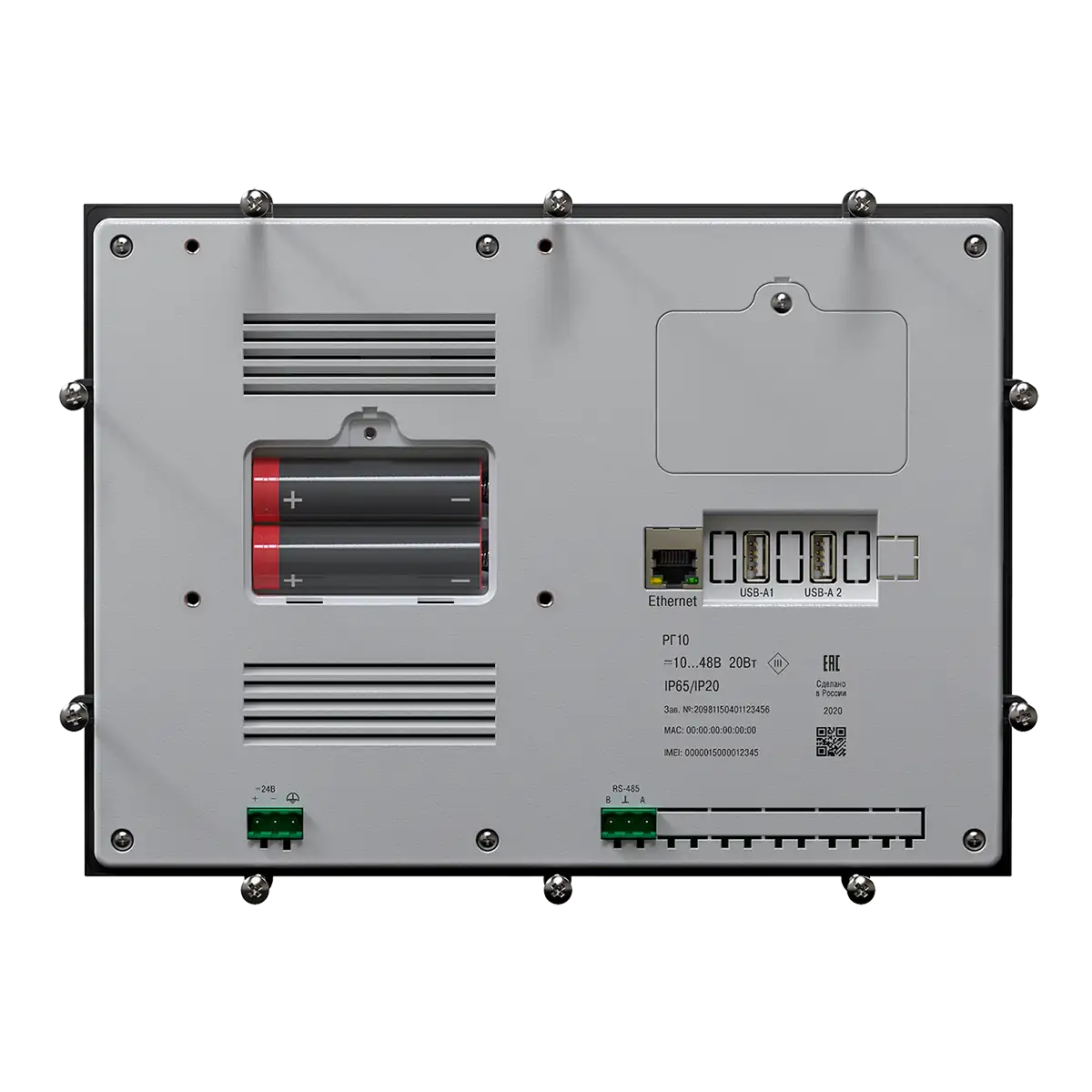

| Аккумуляторная батарея | |
| Тип | ICR18650 |
| Количество | 2 шт. |
| Емкость | 2600 мА×ч |
| Время автономной работы от батарей | 10 мин. |
| Корпус | |

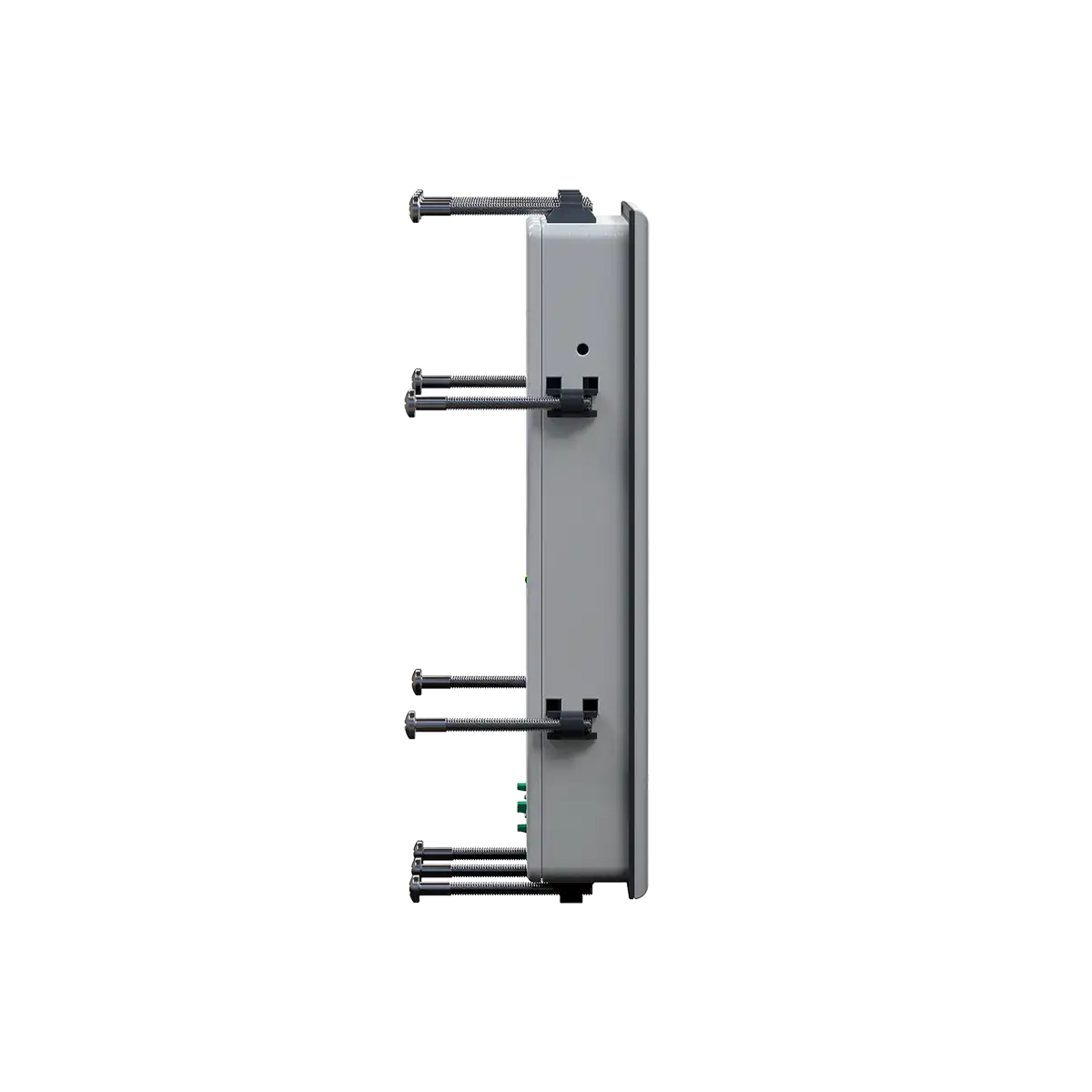

| Конструктивное исполнение | Для щитового крепления и VESA100 |
| Тип вентиляции | Естественная вентиляция |
| Габаритные размеры (ширина × высота × глубина), мм | (266×193×37) ± 1 |
| Установочные размеры (ширина × высота), мм | 259×186 |
| Степень защиты корпуса по ГОСТ14254: | |
| - с лицевой стороны | IP65 |
| - со стороны разъемов | IP20 |
| Общие характеристики | |
| Рабочая температура, °C | 0...50 |
| Рабочая влажность, % | 10…90 (без конденсации) |
| Температура хранения, °C | -20…+60 |
| Масса брутто не более, кг | 1,5 |
