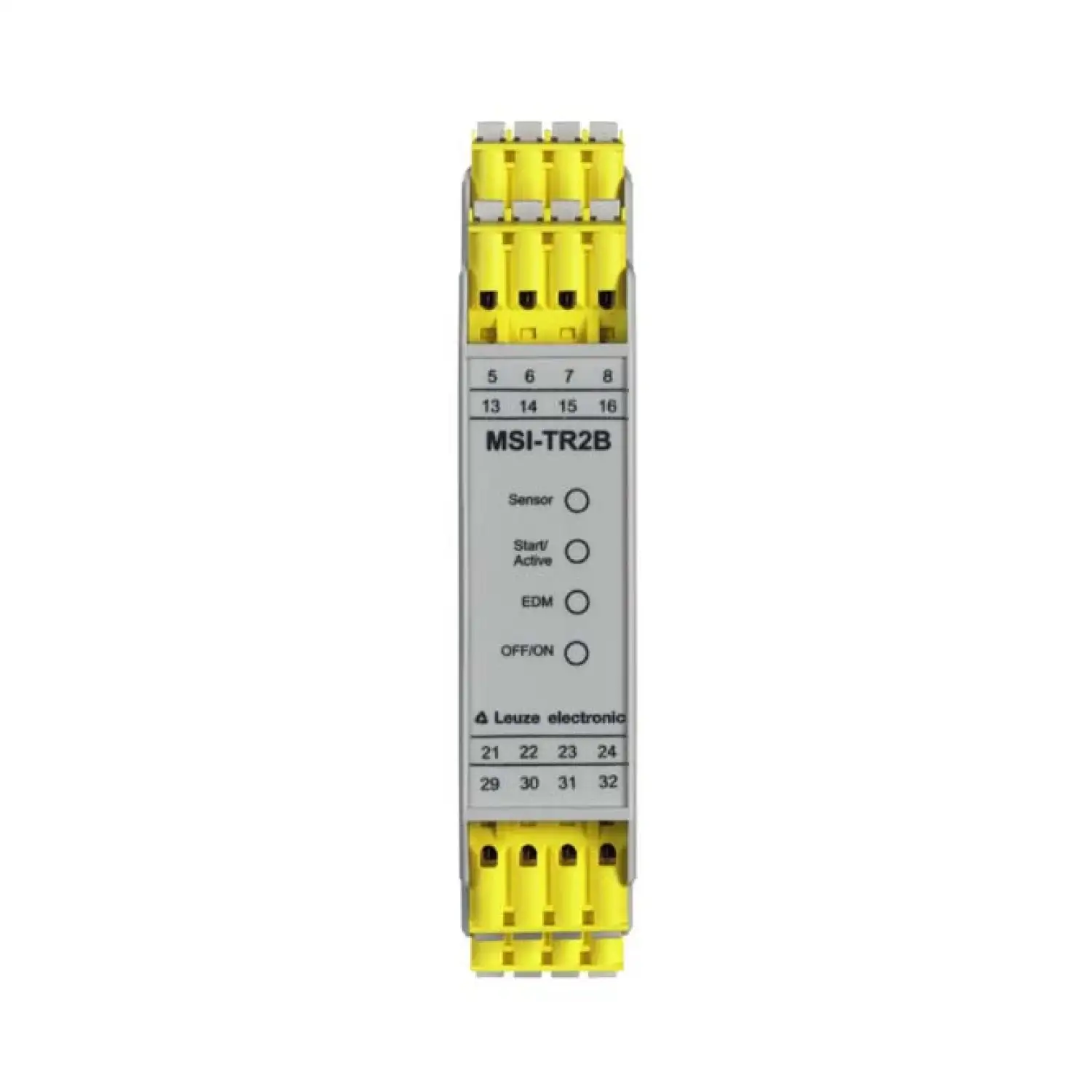

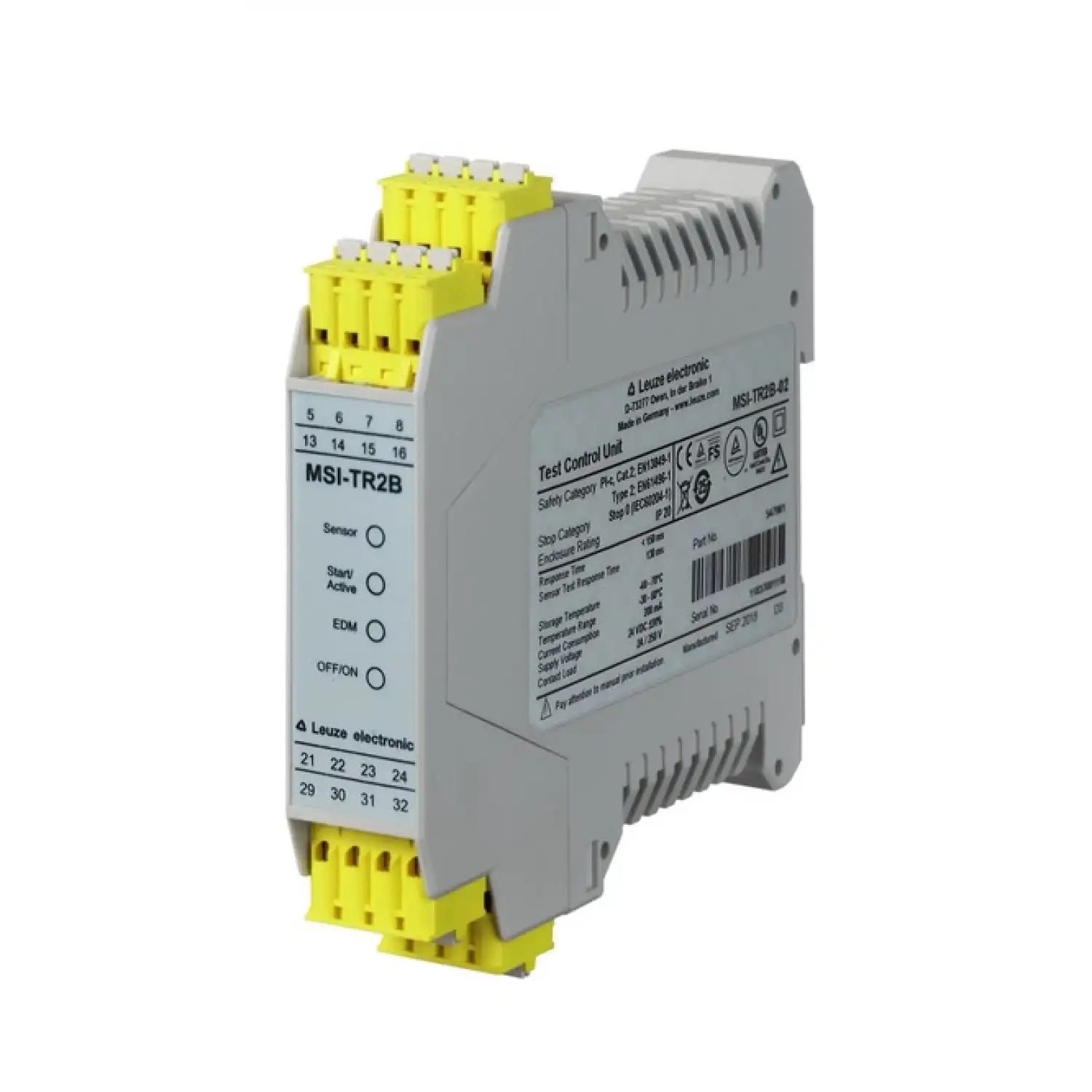

Реле безопасности Leuze MSI-TR2B-02
MPN / артикул: 547961
Реле безопасности
Документация для оборудования1 материалов; язык и редакция указаны отдельноО модели
Описание
Leuze MSI-TR2B-02 — реле безопасности серии MSI-TB. Артикул производителя: 547961.
Тип выхода: Relay, NO, Транзистор, PNP. Количество выходов: 3 шт.. Напряжение питания UB: 24 V, DC, -20 ... 20 %. Время отклика: 20 ms. Тип подключения: Terminal. Материал корпуса: Пластик.
Размеры (Ш × В × Г): 22.5 mm x 111 mm x 114.1 mm. Степень защиты: IP 40. Температура окружающей среды при эксплуатации: -30 ... 60 °C.
Перед заказом проверьте артикул 547961, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- MSI-TR2B-02
- Тип
- 2, IEC/EN 61496
- Серия
- MSI-TB
- Материал корпуса
- Пластик
- Тип выхода
- Relay, NO, Транзистор, PNP
- Защита
- защита от переполюсовки, защита от короткого замыкания
- Количество выходов
- 3 шт.
- Напряжение питания UB
- 24 V, DC, -20 ... 20 %
- Остаточная пульсация
- -15 ... 15 %
- Время отклика
- 20 ms
- Функции
- Periodic function test, "Error" signal output, "Safety ON" signal output, Contactor monitoring (EDM), selectable, Start/restart interlock (RES), selectable
- Тип подключения
- Terminal
- Размеры (Ш × В × Г)
- 22.5 mm x 111 mm x 114.1 mm
- Тип крепления
- Snap-on mounting
- Пластик корпуса
- Unreinforced polyamide PA
- Масса нетто
- 200 g
- Температура окружающей среды при эксплуатации
- -30 ... 60 °C
- Степень защиты
- IP 40
- Класс защиты
- II
- Сертификаты
- TÜV Süd, c TÜV Rheinland US
- Количество контактов
- 16 -pin
- Тип напряжения
- DC
- Количество соединений
- 1 шт.
- Цвет корпуса
- серый
- Количество светодиодов
- 4 шт.
- Тип дисплея
- LED
- Температура окружающей среды при хранении
- -40 ... 70 °C
- Патентов США
- US 6,418,546 B
- Количество цифровых входов переключения
- 4 шт.
- Относительная влажность (без конденсации)
- 0 ... 95 %
- Потребляемый ток, макс.
- 200 mA, Without external load
- SILCL
- 1, IEC/EN 62061
- Сил
- 1, IEC 61508
- Срок эксплуатации
- 20 years, EN ISO 13849-1
- Уровень производительности (PL)
- Up to c, EN ISO 13849-1
- Количество связанных с безопасностью коммутационные выходы (Уквс
- 2 шт.
- Коммутации низкого напряжения, Макс.
- 2.5 V
- Коммутируемое напряжение, тип.
- 23 V
- Переключения высокого напряжения, мин.
- 18.2 V
- Предохранитель
- External with max. 3.15 A semi time-lag
- ФФГ вД
- 8.8E-08 per hour
- Ток нагрузки, макс.
- 2,000 mA
- Минимальная наработка вд
- 78 years, EN ISO 13849-1
- Перезагрузка
- Automatic, Manual
- Тип терминала
- Spring-cage terminal
- Поперечные сечения соединения
- 0.2 to 1.5 mm²
- Время отклика датчика на запрос проверить
- 0.5 ... 60 ms
- Задержка запуска
- 2 s
- Фильтр
- 130 ms
- Единица продажи
- шт
- Артикул производителя
- 547961
Материалы
Документация
Leuze MSI-TR2B-02 — технический паспорт 547961EN · PDF на prom-elec.com · ред. 2021-01-28
