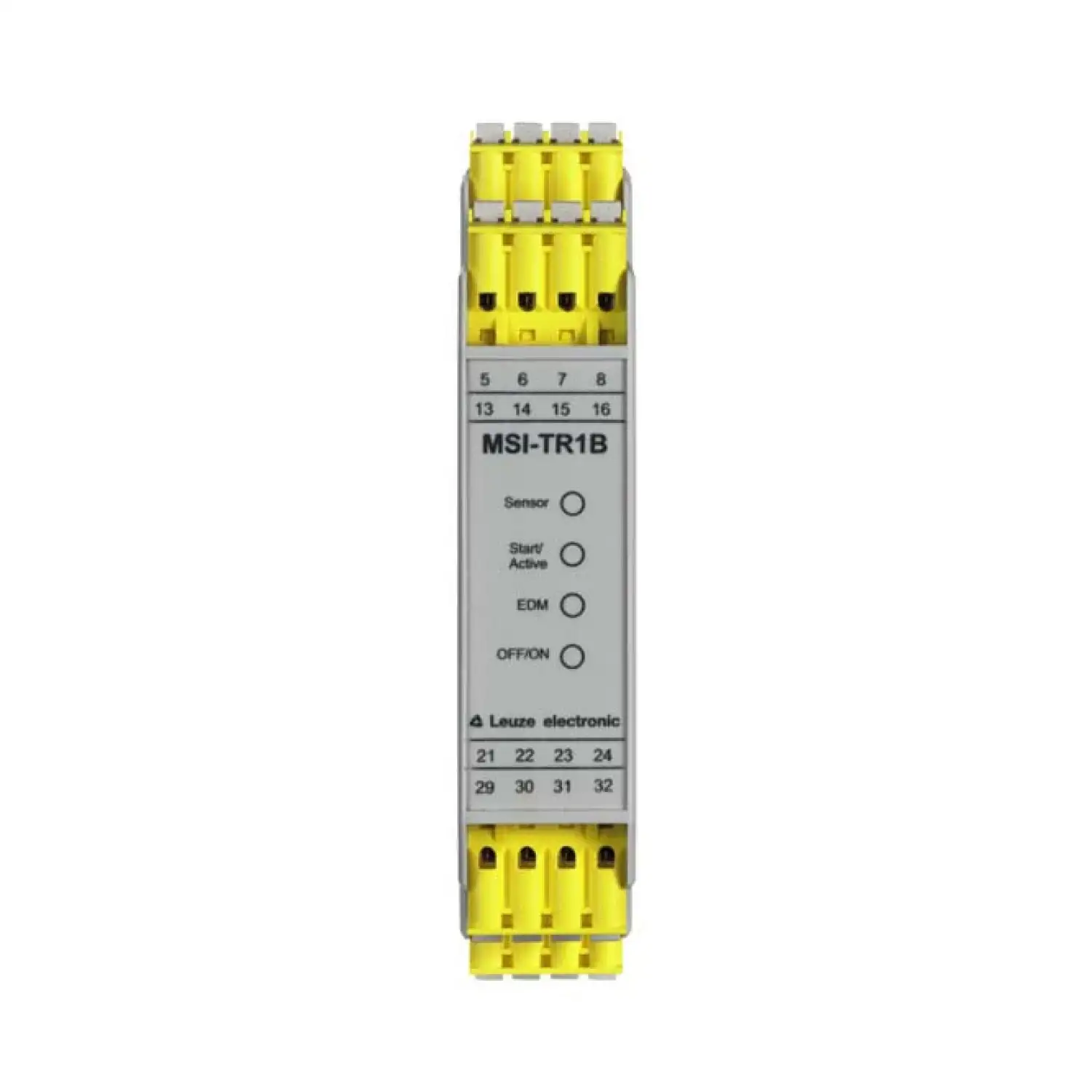

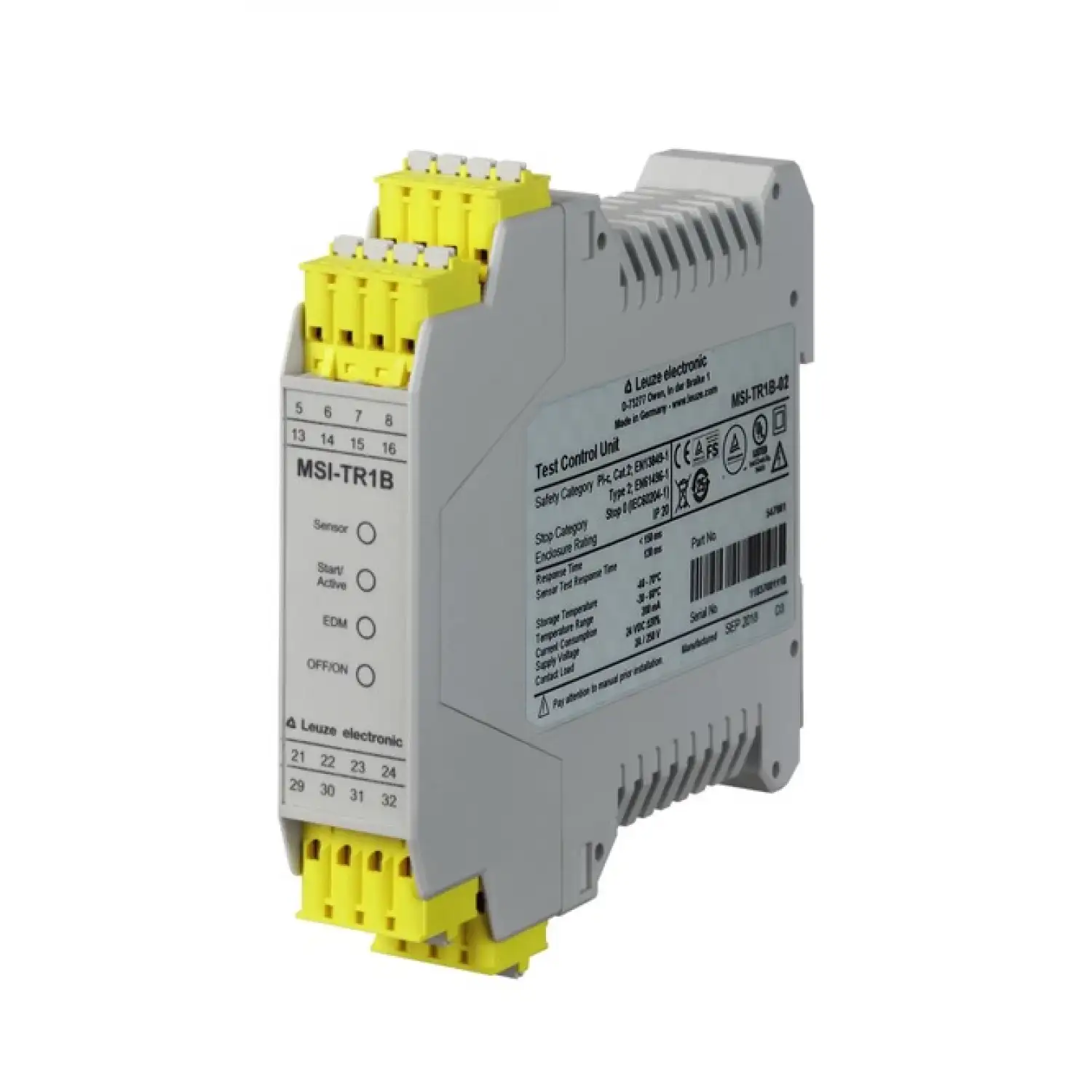

Реле безопасности Leuze MSI-TR1B-02

Leuze MSI-TR1B-02 — реле безопасности. Артикул 547959 обозначает конкретное исполнение серии MSI-TB. Устройство используется в системе безопасности для обработки предусмотренных входных сигналов и организации защитной реакции оборудования. При проектировании согласуют тип подключаемых устройств, схему входов и выходов и логику запуска. Функции конкретного исполнения должны соответствовать архитектуре защитной цепи.

Предусмотренный способ крепления — крепление защёлкиванием. Его учитывают при подготовке посадочного места и выборе положения устройства.

Для устройства указан уровень PL Up to c, EN ISO 13849-1. Он относится к характеристикам компонента; оценку защитной функции выполняют для всей принятой архитектуры.

Время отклика составляет 20 мс. Его учитывают вместе с задержкой входа контроллера и остальной цепи обработки.

Для питания требуется 24 В, DC, -20…20 %. Источник выбирают с учётом указанного диапазона и условий питания устройства. Выход выполнен по схеме «реле, NO, Транзистор, PNP»; принимающий вход должен соответствовать этому электрическому исполнению.

Подключение выполнено в исполнении «клемма; число контактов — 16». Ответную часть и назначение контактов проверяют по схеме подключения.

Габариты корпуса — 22.5 мм x 111 мм x 114.1 мм. При компоновке дополнительно оставляют пространство для подключения и доступа к креплению. Материал корпуса: Пластик. Степень защиты указана как IP 40; требуемое состояние соединений и условия монтажа принимают по документации. Допустимая температура окружающей среды при эксплуатации — -30…60 °C.

При вводе в работу проверяют каждый предусмотренный вход и реакцию связанных выходов в составе машины. Параметры отдельного компонента не определяют уровень безопасности всей системы. Схему, диагностические функции и условия повторного запуска принимают по документации выбранного исполнения.
