Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

BCU 370WFEU0D3B1-3 · 3D-модель
Kromschroder · Автоматы горения

Автомат горения Kromschroder BCU 370WFEU0D3B1-3 — 88600901

MPN / артикул: 88600901
Kromschroder

Автомат горения Kromschroder BCU 370WFEU0D3B1-3. MPN / артикул: 88600901. Напряжение питания: 230 В AC, 50/60 Гц; Контроль пламени: Ионизационный контроль (непрерывный или периодический режим) либо УФ-контроль (периодический режим с UVS).

Напряжение питания
230 В AC, 50/60 Гц
Контроль пламени
Ионизационный контроль (непрерывный или периодический режим) либо УФ-контроль (периодический режим с UVS)
Степень защиты
IP54
Запросить цену и срок
Производитель автоматикиKromschroder
MPN / артикул88600901
РазделАвтоматы горения
Единицашт

Серия: BCU · Модельный ряд: BCU 370 · Тип оборудования или детали: Автомат или блок управления горелкой · Вид изделия: Устройство · Страна происхождения: Германия · Серия: BCU · Тип: Системы управления горелкой · Горелка: Наддувные горелки

Документация для оборудования13 материалов; язык и редакция указаны отдельно

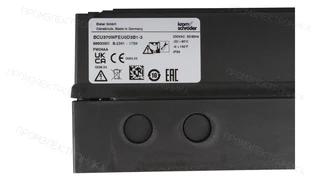

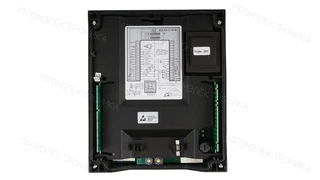

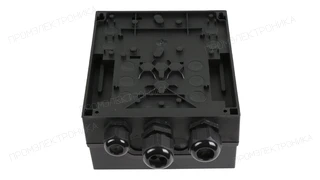

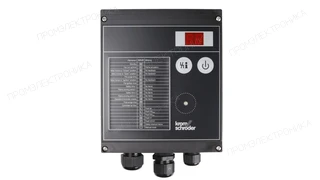

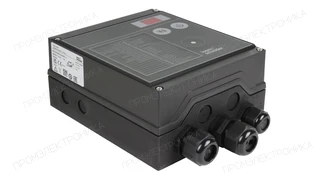

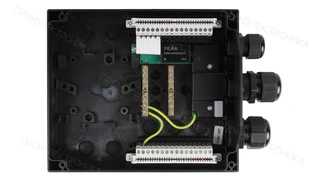

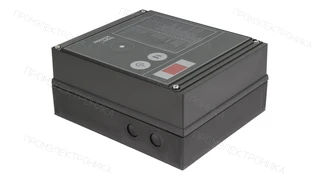

Фото товара

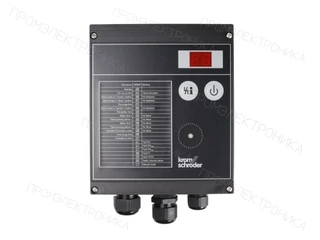

Автомат горения Kromschroder BCU 370WFEU0D3B1-3 — 88600901

1 / 11

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Автомат горения Kromschroder BCU 370WFEU0D3B1-3 — исполнение с артикулом 88600901.

Особенности исполнения BCU 370WFEU0D3B1-3

Напряжение питания — 230 В AC, 50/60 Гц; Контроль пламени — Ионизационный контроль (непрерывный или периодический режим) либо УФ-контроль (периодический режим с UVS); Степень защиты — IP54. Полный перечень параметров приведён в таблице характеристик.

Сверка перед заменой

Для BCU 370WFEU0D3B1-3 сравните полное обозначение на шильдике, питание, программу работы, способ контроля пламени и схему подключения. Совпадение корпуса или серии не подтверждает взаимозаменяемость. При наличии OEM-артикула укажите его вместе с моделью горелки.

Комплектация и заказ

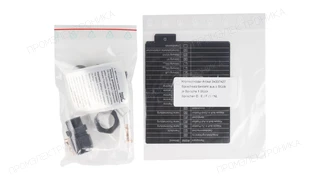

Наличие цоколя, датчика, кабелей и дополнительных модулей в поставке подтвердите при заказе. В запросе укажите 88600901, количество и маркировку установленного оборудования.

Документы и схемы приведены отдельно с указанием языка. Для документов серии проверьте применимость к вашему исполнению и редакции устройства.

Перед заказом проверьте артикул 88600901, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Вид топлива
газовые
Вес, кг
1.46
Ширина, см
9
Высота, см
20
Длина, см
17
Степень защиты
IP54
Способ сжигания
наддувные
Рабочая температура окр. среды
от -20 до 60 °C
Код производителя
88600901
Типообозначение
BCU 370WFEU0D3B1-3
Серия
BCU
Код ТН ВЭД
90268020
Страна происхождения
DE
Тип
Автомат управления горелкой серии 300
Исполнение для рынка
Для европейского рынка; тип испытан и сертифицирован по требованиям EC
Напряжение питания
230 В AC, 50/60 Гц
Управление вентилятором
Реле 3 A
Управление клапанами
Трёхпозиционное шаговое управление
Контроль пламени
Ионизационный контроль (непрерывный или периодический режим) либо УФ-контроль (периодический режим с UVS)
Функция цифрового входа
Встроенный контроль герметичности
Интерфейс полевой шины
PROFIBUS DP
Управление по шине
Трёхпозиционное шаговое управление
Электрическое подключение
С нижней частью корпуса
11 Минимальная пауза горелки tBP
0 с
07 Попытки запуска горелки
1
22 Задержка включения tE
0 с
21 Время предварительного розжига tVZ
1 с
12 Время безопасности 1 при запуске горелки/запальной горелки tSA1
5 с
13 Время подтверждения пламени 1 горелки/запальной горелки tFS1
2 с
14 Время безопасности 2 при запуске основной горелки tSA2
0 с
15 Время подтверждения пламени 2 основной горелки tFS2
0 с
29 Задержка сигнала разрешения регулятора tRF
10 с
10 Минимальное время работы горелки tB
0 с
09 Время безопасности во время работы tSB
1 с
27 V2 во время работы горелки
Выкл.
08 Поведение при погасании пламени во время работы
Аварийная блокировка
02 Порог отключения горелки
1 мкА
17 Проверка UVS (1 раз в 24 часа)
Выкл.
16 Время работы в ручном режиме ограничено 5 мин.
Да
04 Контроль воздуха при предварительной продувке
Вкл.
05 Контроль воздуха во время работы
Вкл.
23 Контроль минимального давления газа
Вкл.
24 Функция цифрового входа
Встроенный контроль герметичности
26 Период проверки TC tP
10 с
20 Время разгона вентилятора tGV
2 с
25 Управление клапанами
Вкл.
31 Активация управления по шине
Вкл.
32 Ограничение управления по шине
Закрытое положение
06 Предварительная продувка при каждом запуске
Вкл.
18 Время предварительной продувки tPV
30 с
19 Время последующей продувки tPN
0 с
Единица продажи
шт
MPN / артикул
88600901
Точное исполнение

Как выбрать эту модель

BCU 370WFEU0D3B1-3

Артикул 88600901. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 39 параметров
BCU 370 Тип
Автомат управления горелкой серии 300
E Исполнение для рынка
Для европейского рынка; тип испытан и сертифицирован по требованиям EC
W Напряжение питания
230 В~, 50/60 Гц
F Управление вентилятором
Реле 3 A
E Управление клапанами
Трёхпозиционное шаговое управление
U0 Контроль пламени
Ионизационный контроль (непрерывный или периодический режим) либо УФ-контроль (периодический режим с UVS)
D3 Функция цифрового входа
Встроенный контроль герметичности
B1 Интерфейс полевой шины
PROFIBUS DP
-3 Управление по шине
Трёхпозиционное шаговое управление
- Электрическое подключение
С нижней частью корпуса
— 11 Минимальная пауза горелки tBP
0 с
1 07 Попытки запуска горелки
1
— 22 Задержка включения tE
0 с
1 21 Время предварительного розжига tVZ
1 с
5 12 Время безопасности 1 при запуске горелки/запальной горелки tSA1
5 с
2 13 Время подтверждения пламени 1 горелки/запальной горелки tFS1
2 с
— 14 Время безопасности 2 при запуске основной горелки tSA2
0 с
— 15 Время подтверждения пламени 2 основной горелки tFS2
0 с
10 29 Задержка сигнала разрешения регулятора tRF
10 с
— 10 Минимальное время работы горелки tB
0 с
1 09 Время безопасности во время работы tSB
1 с
— 27 V2 во время работы горелки
Выкл.
— 08 Поведение при погасании пламени во время работы
Аварийная блокировка
1 02 Порог отключения горелки
1 мкА
— 17 Проверка UVS (1 раз в 24 часа)
Выкл.
1 16 Время работы в ручном режиме ограничено 5 мин.
Да
1234 30 Пользовательский пароль
----
1 04 Контроль воздуха при предварительной продувке
Вкл.
1 05 Контроль воздуха во время работы
Вкл.
1 23 Контроль минимального давления газа
Вкл.
3 24 Функция цифрового входа
Встроенный контроль герметичности
10 26 Период проверки TC tP
10 с
2 20 Время разгона вентилятора tGV
2 с
1 25 Управление клапанами
Вкл.
1 31 Активация управления по шине
Вкл.
— 32 Ограничение управления по шине
Закрытое положение
1 06 Предварительная продувка при каждом запуске
Вкл.
30 18 Время предварительной продувки tPV
30 с
— 19 Время последующей продувки tPN
0 с

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.
