230 В AC; время безопасности пуска 3 с, исполнения /1 — 1 с. Ионизационный или УФ-контроль.
Напряжение питания: 230 В AC, 50/60 Гц · Время безопасности при пуске tSA: 3 с · Время безопасности в работе tSB: 1 с, исполнение /1 · Контроль пламени: Ионизационный или УФ

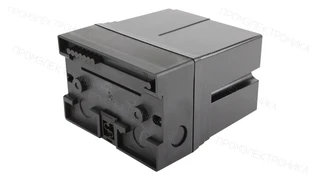

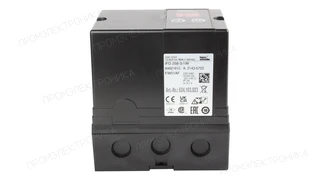

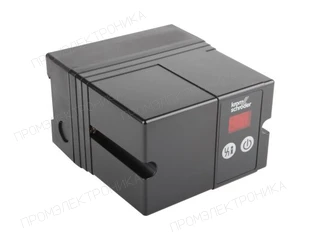

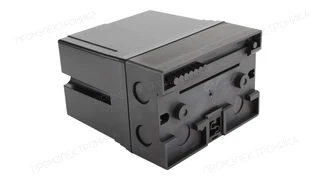

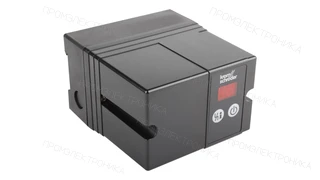

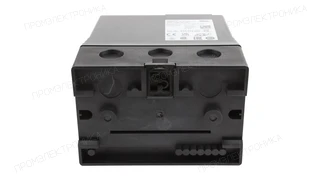

Документация для оборудования2 материалов; язык и редакция указаны отдельноKromschröder IFD258-3/1W — топочный автомат для розжига и контроля газовой горелки. Заказной артикул — 84621610. Питание 230 В AC, время безопасности при пуске 3 с. Эти параметры относятся к указанному исполнению и должны совпадать с программой горелки.
IFD258 — серия автомата; -3 задаёт время безопасности при пуске, /1 — исполнение с временем безопасности в работе 1 с; W — питание 230 В. Суффикса I здесь нет: встроенный электронный розжиг предусмотрен у других исполнений с I. Для этой позиции отдельно проверяют внешний трансформатор розжига.
| Параметр | IFD258-3/1W | IFD258-5/1W |
|---|---|---|
| Артикул | 84621610 | 84621630 |
| Время безопасности пуска | 3 с | 5 с |
| Питание | 230 В AC | 230 В AC |
Карточка второго исполнения. Увеличение времени безопасности меняет программу горения. Замену согласовывают по документации горелки, а не по совпадению корпуса.
Автомат поддерживает ионизационный и ультрафиолетовый контроль. При работе с датчиком UVS необходим прерывистый режим с проверкой не реже одного раза в 24 часа. При заказе укажите установленный датчик и используемую схему контроля. Трансформатор, датчик, кабели и монтажные принадлежности не следует считать включёнными в поставку без согласованной спецификации.

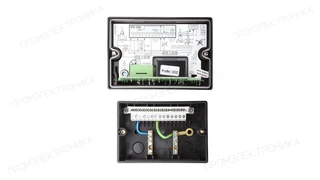

В технической информации IFD258 приведены расшифровка исполнения, цикл пуска, индикация состояний и схемы подключения. Русская инструкция приложена отдельным файлом. Перед заменой сверяют напряжение, оба времени безопасности, реакцию на потерю пламени и схему внешнего розжига.
Отправьте обозначение, количество и фото шильдика через форму заявки на этой странице. Цена, наличие и срок поставки подтверждаются в коммерческом предложении.
Нет, маркировка заканчивается на W. Исполнение WI имеет дополнительную функцию встроенного электронного розжига.
Только после проверки и согласования временной программы горелки: время безопасности у них различается.
Да, в документах размещена русская инструкция IFD244/IFD258; технические сведения на английском даны отдельно.
IFD 258-3/1W
Артикул 84621610. Параметры исполнения проверены по ProFi 07.10.2026.
IFD Тип2 Серия5 Контроль пламени8 Поведение при погасании пламени во время работы-3 Время безопасности при запуске tSA/1 Время безопасности во время работы tSBW Напряжение питанияПеред заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.
Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.
Точная схема запчастей для 84621610 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.
