Kromschroder · Газовые электромагнитные клапаны

Kromschroder JSAV 25R40/2-0 — предохранительный запорный клапан — 86361050

MPN / артикул: 86361050
Kromschroder

Предохранительно-запорный клапан. Исполнение выбирают по полной маркировке и параметрам газовой линии.

Производитель клапанаKromschroder
Артикул86361050
РазделГазовые электромагнитные клапаны
Единицашт

Серия: JSAV · Тип оборудования или детали: Предохранительный запорный клапан · Вид изделия: Устройство · Страна происхождения: Словакия · Серия: JSAV · Тип: Предохранительные запорные клапаны · Макс. давление: 4 000 мбар

Документация для оборудования7 материалов; язык и редакция указаны отдельно

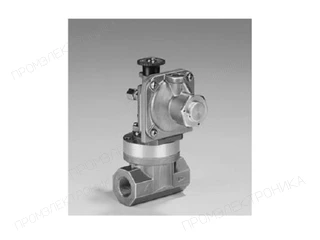

Фото товара

Kromschroder JSAV 25R40/2-0 — регулятор давления газа — 86361050

1 / 3

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Kromschroder JSAV 25R40/2-0 — предохранительный запорный клапан — 86361050

Предохранительно-запорный клапан. Исполнение выбирают по полной маркировке и параметрам газовой линии.

Параметры исполнения

Тип
Предохранительно-запорный клапан
Соединение на входе
Rp 1"
Соединение на выходе
Rp 1"
Рабочая температура окр. среды
от -20 до 60 °C

Что сверить перед заказом

Укажите полную маркировку 86361050 и количество. Для замены приложите фотографию шильдика и требования к присоединениям, давлению, питанию и функции узла. Одинаковая серия или альтернативный артикул сами по себе не подтверждают взаимозаменяемость.

Документы и их языки приведены в разделе документации карточки, когда они доступны. Если нужного руководства нет, запросите его вместе с коммерческим предложением.

Перед заказом проверьте артикул 86361050, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Вес, кг
1.2
Ширина, см
13
Высота, см
18.2
Длина, см
9.1
Рабочая температура окр. среды
от -20 до 60 °C
Электромагнитные клапаны V1 и V2
Класс А
Максимальное избыточное давление
4 000 мбар
Диапазон входного давления газа
от 120 до 4 000 мбар
Соединение на выходе
Rp 1"
Соединение на входе
Rp 1"
Код производителя
86361050
Назначение
газовые горелки
Типообозначение
JSAV 25R40/2-0
Серия
JSAV
Код ТН ВЭД
84814090
Страна происхождения
SK
Тип
Предохранительно-запорный клапан
Номинальный диаметр
DN 25
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 4 бар
Контроль
Отключение при повышении и понижении давления pdo/pdu
Точка измерения давления
Без точки измерения давления
Давление срабатывания
pdo настроено на 120 мбар
Единица продажи
шт
Артикул производителя
86361050
Точное исполнение

Как выбрать эту модель

JSAV 25R40/2-0

Артикул 86361050. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 7 параметров
JSAV Тип
Предохранительно-запорный клапан
25 Номинальный диаметр
DN 25
R Присоединение к трубопроводу
Внутренняя резьба Rp
40 Входное давление
Максимальное входное давление pu: 4 бар
/2 Контроль
Отключение при повышении и понижении давления pdo/pdu
-0 Точка измерения давления
Без точки измерения давления
— Давление срабатывания
pdo настроено на 120 мбар

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 86361050

JSAV 25R40/1-0

86361010
Отличий: 1
Контроль
Эта модель · 86361050Отключение при повышении и понижении давления pdo/pdu
86361010Отключение при повышении давления pdo
Совпадающие параметры · 6
Тип
Предохранительно-запорный клапан
Номинальный диаметр
DN 25
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 4 бар
Точка измерения давления
Без точки измерения давления
Давление срабатывания
pdo настроено на 120 мбар
Сравнение с 86361050

JSAV 25R40/2-0Z

86361051
Отличий: 1
Давление срабатывания
Эта модель · 86361050pdo настроено на 120 мбар
86361051Специальный диапазон настройки
Совпадающие параметры · 6
Тип
Предохранительно-запорный клапан
Номинальный диаметр
DN 25
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 4 бар
Контроль
Отключение при повышении и понижении давления pdo/pdu
Точка измерения давления
Без точки измерения давления
Сравнение с 86361050

JSAV 25R40/1-0Z

86361011
Отличий: 2
Контроль
Эта модель · 86361050Отключение при повышении и понижении давления pdo/pdu
86361011Отключение при повышении давления pdo
Давление срабатывания
Эта модель · 86361050pdo настроено на 120 мбар
86361011Специальный диапазон настройки
Совпадающие параметры · 5
Тип
Предохранительно-запорный клапан
Номинальный диаметр
DN 25
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 4 бар
Точка измерения давления
Без точки измерения давления
Обслуживание

Запчасти по Part Detective

Перечень для артикула 86361050: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5116 · Позиций: 11

JSAV 25R40/2-0

Схема запчастей E5116: JSAV 25
E5116 · JSAV 25. Нажмите на схему, чтобы увеличить.
  1. Поз.1Кол-во1
  2. Поз.2Кол-во1
  3. Поз.3Кол-во1
  4. Поз.3Кол-во1
  5. Поз.3Кол-во1
  6. Поз.3Кол-во1
  7. Поз.3Кол-во1
  8. Поз.3Кол-во1
  9. Поз.4Кол-во1
  10. Поз.4Кол-во1
  11. Поз.4Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

Паспорт на предохранительный запорный клапан Kromschroder JSAV 80F50/1-0ZRU · PDF на prom-elec.com
JSAV 25-40 (RU)RU · PDF на prom-elec.com · ред. 08-23 · 2023-11-15
JSAV (EN)EN · PDF на prom-elec.com · ред. 01-24 · 2024-01-11
JSAV 25-40 (EN)EN · PDF на prom-elec.com · ред. 08-23 · 2023-09-11
JSAV 25...40 R/F (BMP 2014/68/EU PED) (DE, EN)EN · PDF на prom-elec.com · ред. 03 · 2022-04-04
JSAV 25/40 R40, JSAV 40 F 40 (K OS EU-Konformitätserklärung) (DE, EN)EN · PDF на prom-elec.com · ред. 07 · 2019-05-03
JSAV 25...40 R/F (BMP EU/2016/426 GAR) (EN)EN · PDF на prom-elec.com · ред. 03 · 2016-01-27
