Kromschroder · Газовые электромагнитные клапаны

Kromschroder JSAV 25R40/1-0 — предохранительный запорный клапан — 86361010

MPN / артикул: 86361010
Kromschroder

Предохранительно-запорный клапан. Исполнение выбирают по полной маркировке и параметрам газовой линии.

Производитель клапанаKromschroder
Артикул86361010
РазделГазовые электромагнитные клапаны
Единицашт

Серия: JSAV · Тип оборудования или детали: Предохранительный запорный клапан · Вид изделия: Устройство · Страна происхождения: Словакия · Серия: JSAV · Тип: Предохранительные запорные клапаны · Макс. давление: 4 000 мбар

Документация для оборудования7 материалов; язык и редакция указаны отдельно

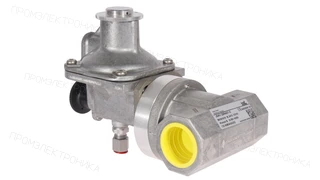

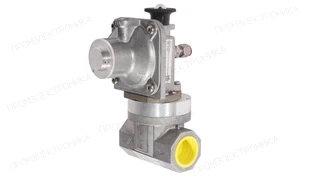

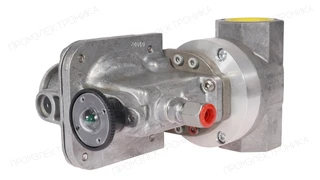

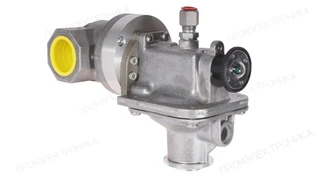

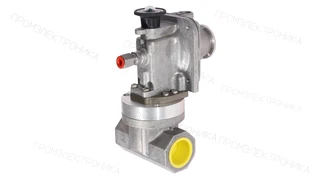

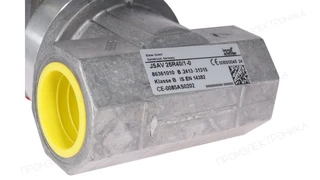

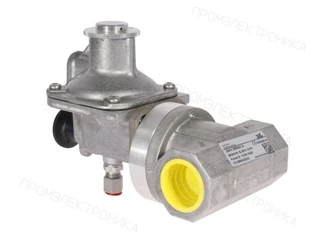

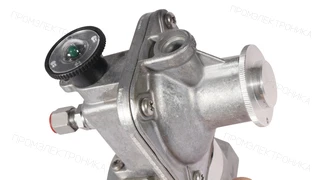

Фото товара

Kromschroder JSAV 25R40/1-0 — регулятор давления газа — 86361010

1 / 10

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Kromschroder JSAV 25R40/1-0 — предохранительный запорный клапан — 86361010

Предохранительно-запорный клапан. Исполнение выбирают по полной маркировке и параметрам газовой линии.

Параметры исполнения

Тип
Предохранительно-запорный клапан
Соединение на входе
Rp 1"
Соединение на выходе
Rp 1"
Рабочая температура окр. среды
от -20 до 60 °C

Что сверить перед заказом

Укажите полную маркировку 86361010 и количество. Для замены приложите фотографию шильдика и требования к присоединениям, давлению, питанию и функции узла. Одинаковая серия или альтернативный артикул сами по себе не подтверждают взаимозаменяемость.

Документы и их языки приведены в разделе документации карточки, когда они доступны. Если нужного руководства нет, запросите его вместе с коммерческим предложением.

Перед заказом проверьте артикул 86361010, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Вес, кг
1.2
Ширина, см
13
Высота, см
18.2
Длина, см
9.1
Рабочая температура окр. среды
от -20 до 60 °C
Электромагнитные клапаны V1 и V2
Класс А
Максимальное избыточное давление
4 000 мбар
Диапазон входного давления газа
от 120 до 4 000 мбар
Соединение на выходе
Rp 1"
Соединение на входе
Rp 1"
Код производителя
86361010
Назначение
газовые горелки
Типообозначение
JSAV 25R40/1-0
Серия
JSAV
Код ТН ВЭД
84814090
Страна происхождения
SK
Тип
Предохранительно-запорный клапан
Номинальный диаметр
DN 25
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 4 бар
Контроль
Отключение при повышении давления pdo
Точка измерения давления
Без точки измерения давления
Давление срабатывания
pdo настроено на 120 мбар
Единица продажи
шт
Артикул производителя
86361010
Точное исполнение

Как выбрать эту модель

JSAV 25R40/1-0

Артикул 86361010. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 7 параметров
JSAV Тип
Предохранительно-запорный клапан
25 Номинальный диаметр
DN 25
R Присоединение к трубопроводу
Внутренняя резьба Rp
40 Входное давление
Максимальное входное давление pu: 4 бар
/1 Контроль
Отключение при повышении давления pdo
-0 Точка измерения давления
Без точки измерения давления
— Давление срабатывания
pdo настроено на 120 мбар

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 86361010

JSAV 25R40/1-0Z

86361011
Отличий: 1
Давление срабатывания
Эта модель · 86361010pdo настроено на 120 мбар
86361011Специальный диапазон настройки
Совпадающие параметры · 6
Тип
Предохранительно-запорный клапан
Номинальный диаметр
DN 25
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 4 бар
Контроль
Отключение при повышении давления pdo
Точка измерения давления
Без точки измерения давления
Сравнение с 86361010

JSAV 25R40/2-0

86361050
Отличий: 1
Контроль
Эта модель · 86361010Отключение при повышении давления pdo
86361050Отключение при повышении и понижении давления pdo/pdu
Совпадающие параметры · 6
Тип
Предохранительно-запорный клапан
Номинальный диаметр
DN 25
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 4 бар
Точка измерения давления
Без точки измерения давления
Давление срабатывания
pdo настроено на 120 мбар
Сравнение с 86361010

JSAV 25R40/2-0Z

86361051
Отличий: 2
Контроль
Эта модель · 86361010Отключение при повышении давления pdo
86361051Отключение при повышении и понижении давления pdo/pdu
Давление срабатывания
Эта модель · 86361010pdo настроено на 120 мбар
86361051Специальный диапазон настройки
Совпадающие параметры · 5
Тип
Предохранительно-запорный клапан
Номинальный диаметр
DN 25
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 4 бар
Точка измерения давления
Без точки измерения давления
Обслуживание

Запчасти по Part Detective

Перечень для артикула 86361010: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5116 · Позиций: 8

JSAV 25R40/1-0

Схема запчастей E5116: JSAV 25
E5116 · JSAV 25. Нажмите на схему, чтобы увеличить.
  1. Поз.1Кол-во1
  2. Поз.2Кол-во1
  3. Поз.3Кол-во1
  4. Поз.3Кол-во1
  5. Поз.3Кол-во1
  6. Поз.3Кол-во1
  7. Поз.3Кол-во1
  8. Поз.3Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

Паспорт на предохранительный запорный клапан Kromschroder JSAV 80F50/1-0ZRU · PDF на prom-elec.com
JSAV 25-40 (RU)RU · PDF на prom-elec.com · ред. 08-23 · 2023-11-15
JSAV (EN)EN · PDF на prom-elec.com · ред. 01-24 · 2024-01-11
JSAV 25-40 (EN)EN · PDF на prom-elec.com · ред. 08-23 · 2023-09-11
JSAV 25...40 R/F (BMP 2014/68/EU PED) (DE, EN)EN · PDF на prom-elec.com · ред. 03 · 2022-04-04
JSAV 25/40 R40, JSAV 40 F 40 (K OS EU-Konformitätserklärung) (DE, EN)EN · PDF на prom-elec.com · ред. 07 · 2019-05-03
JSAV 25...40 R/F (BMP EU/2016/426 GAR) (EN)EN · PDF на prom-elec.com · ред. 03 · 2016-01-27
