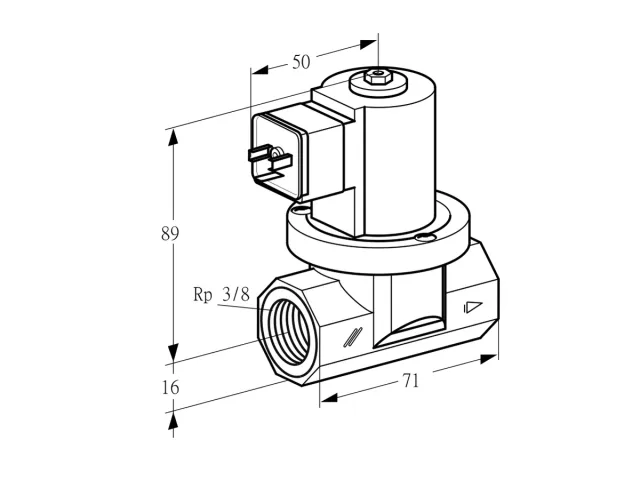

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

VGP 10R02Q5 · 3D-модель
Kromschroder · Газовые электромагнитные клапаны

Kromschroder VGP 10R02Q5 — электромагнитный газовый клапан — 85293302

MPN / артикул: 85293302
Kromschroder

Электромагнитный газовый клапан. Исполнение выбирают по полной маркировке и параметрам газовой линии.

Производитель клапанаKromschroder
Артикул85293302
РазделГазовые электромагнитные клапаны
Единицашт

Серия: VGP · Тип оборудования или детали: Газовый электромагнитный клапан · Вид изделия: Устройство · Страна происхождения: Словакия · Серия: VGP · Тип: Газовые электромагнитные клапаны · Подключение: кабельный ввод PG11 · Защита: IP54

Документация для оборудования7 материалов; язык и редакция указаны отдельно

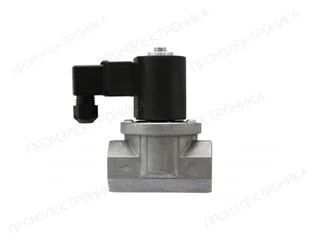

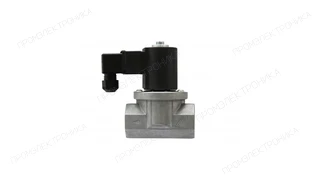

Фото товара

Kromschroder VGP 10R02Q5 — электромагнитный газовый клапан — 85293302

1 / 3

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Kromschroder VGP 10R02Q5 — электромагнитный газовый клапан — 85293302

Электромагнитный газовый клапан. Исполнение выбирают по полной маркировке и параметрам газовой линии.

Параметры исполнения

Тип
Электромагнитный газовый клапан
Напряжение питания
120 В AC, 50/60 Гц
Максимальное избыточное давление
200 мбар
Соединение на входе
Rp 3/8"
Соединение на выходе
Rp 3/8"
Максимальное время открытия
0.5 с
Максимальное время закрытия
1 с
Степень защиты
IP54

Что сверить перед заказом

Укажите полную маркировку 85293302 и количество. Для замены приложите фотографию шильдика и требования к присоединениям, давлению, питанию и функции узла. Одинаковая серия или альтернативный артикул сами по себе не подтверждают взаимозаменяемость.

Документы и их языки приведены в разделе документации карточки, когда они доступны. Если нужного руководства нет, запросите его вместе с коммерческим предложением.

Перед заказом проверьте артикул 85293302, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Вес, кг
0.5
Ширина, см
10.5
Высота, см
15.9
Длина, см
7.1
Степень защиты
IP54
Рабочая температура окр. среды
от -20 до 60 °C
Электрическая мощность
26 Вт
Электромагнитные клапаны V1 и V2
Класс А
Максимальное избыточное давление
200 мбар
Код производителя
85293302
Вид подключения
кабельный ввод PG11
Максимальное время закрытия
1 с
Максимальное время открытия
0.5 с
Соединение на выходе
Rp 3/8"
Соединение на входе
Rp 3/8"
Назначение
газовые горелки, комбинированные горелки
Типообозначение
VGP 10R02Q5
Серия
VGP
Код ТН ВЭД
84814090
Страна происхождения
SK
Тип
Электромагнитный газовый клапан
Номинальный диаметр
DN 10
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 200 мбар
Напряжение питания
120 В AC, 50/60 Гц
Электрическое подключение
Через адаптер-выпрямитель без ответной части разъёма
Единица продажи
шт
Артикул производителя
85293302
Точное исполнение

Как выбрать эту модель

VGP 10R02Q5

Артикул 85293302. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 6 параметров
VGP Тип
Электромагнитный газовый клапан
10 Номинальный диаметр
DN 10
R Присоединение к трубопроводу
Внутренняя резьба Rp
02 Входное давление
Максимальное входное давление pu: 200 мбар
Q Напряжение питания
120 В~, 50/60 Гц
5 Электрическое подключение
Через адаптер-выпрямитель без ответной части разъёма

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 85293302

VGP 10R02W5

85293105
Отличий: 1
Напряжение питания
Эта модель · 85293302120 В~, 50/60 Гц
85293105230 В~, 50/60 Гц
Совпадающие параметры · 5
Тип
Электромагнитный газовый клапан
Номинальный диаметр
DN 10
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 200 мбар
Электрическое подключение
Через адаптер-выпрямитель без ответной части разъёма
Сравнение с 85293302

VGP 10R02Q6

85293300
Отличий: 1
Электрическое подключение
Эта модель · 85293302Через адаптер-выпрямитель без ответной части разъёма
85293300Через адаптер-выпрямитель и ответную часть разъёма
Совпадающие параметры · 5
Тип
Электромагнитный газовый клапан
Номинальный диаметр
DN 10
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 200 мбар
Напряжение питания
120 В~, 50/60 Гц
Сравнение с 85293302

VGP 15R02Q5

85294302
Отличий: 1
Номинальный диаметр
Эта модель · 85293302DN 10
85294302DN 15
Совпадающие параметры · 5
Тип
Электромагнитный газовый клапан
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 200 мбар
Напряжение питания
120 В~, 50/60 Гц
Электрическое подключение
Через адаптер-выпрямитель без ответной части разъёма
Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 85293302 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

Инструкция на запорный газовый клапан Kromschroder VGP 10R02Q5RU · PDF на prom-elec.com
VGP (RU)RU · PDF на prom-elec.com · ред. 10-17 · 2018-06-11
VGP 10..25R (BMP (EU)2016/426 GAR) (DE, EN)EN · PDF на prom-elec.com · ред. 03 · 2024-03-19
VGP (EN)EN · PDF на prom-elec.com · ред. 08-23 · 2023-08-30
VGP 10..25R UKCA Type Examination Certificate (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2022-03-09
VGP 10...25R (AGA Standard) (EN)EN · PDF на prom-elec.com · ред. 01 · 2020-05-11
VGP (EN)EN · PDF на prom-elec.com · ред. 10-17 · 2011-08-29
