Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

VGP 20R01Q5 · 3D-модель
Kromschroder · Электромагнитные клапаны для газа и воздуха

Kromschroder VGP 20R01Q5 — электромагнитный газовый клапан — 85295703

MPN / артикул: 85295703
Kromschroder

Для автоматического перекрытия. Закрывается при снятии напряжения. Быстрое открытие и быстрое закрытие. Для природного и городского газа, LPG, биометана и воздуха. Класс A по EN 161. Сертифицировано в EU.

Производитель автоматикиKromschroder
Артикул85295703
РазделЭлектромагнитные клапаны для газа и воздуха
Единицашт

Серия: VGP · Тип оборудования или детали: Газовый электромагнитный клапан · Вид изделия: Устройство · Страна происхождения: Словакия

Документация для оборудования4 материалов; язык и редакция указаны отдельно
Фото товара

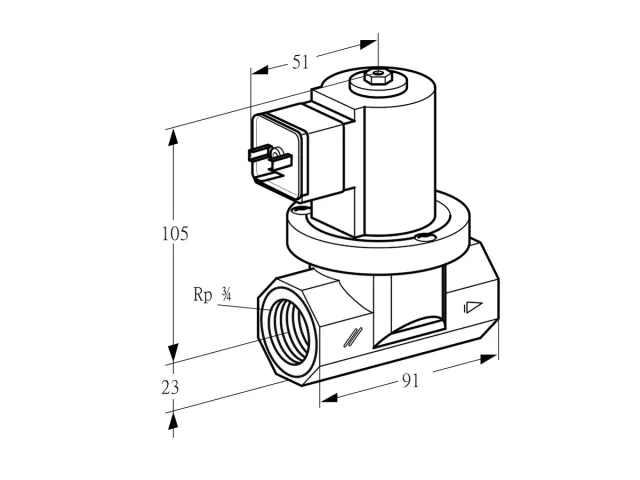

Kromschroder VGP 20R01Q5 — электромагнитный газовый клапан — 85295703

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для автоматического перекрытия. Закрывается при снятии напряжения. Быстрое открытие и быстрое закрытие. Для природного и городского газа, LPG, биометана и воздуха. Класс A по EN 161. Сертифицировано в EU.

Перед заказом проверьте артикул 85295703, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
85295703
Типообозначение
VGP 20R01Q5
Серия
VGP
Код ТН ВЭД
84814090
Страна происхождения
SK
Тип
Электромагнитный газовый клапан
Номинальный диаметр
DN 20
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 150 мбар
Напряжение питания
120 В AC, 50/60 Гц
Электрическое подключение
Через адаптер-выпрямитель без ответной части разъёма
Единица продажи
шт
Артикул производителя
85295703
Точное исполнение

Как выбрать эту модель

VGP 20R01Q5

Артикул 85295703. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 6 параметров
VGP Тип
Электромагнитный газовый клапан
20 Номинальный диаметр
DN 20
R Присоединение к трубопроводу
Внутренняя резьба Rp
01 Входное давление
Максимальное входное давление pu: 150 мбар
Q Напряжение питания
120 В~, 50/60 Гц
5 Электрическое подключение
Через адаптер-выпрямитель без ответной части разъёма

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 85295703

VGP 20R01W5

85295303
Отличий: 1
Напряжение питания
Эта модель · 85295703120 В~, 50/60 Гц
85295303230 В~, 50/60 Гц
Совпадающие параметры · 5
Тип
Электромагнитный газовый клапан
Номинальный диаметр
DN 20
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 150 мбар
Электрическое подключение
Через адаптер-выпрямитель без ответной части разъёма
Сравнение с 85295703

VGP 20R01Q6

85295700
Отличий: 1
Электрическое подключение
Эта модель · 85295703Через адаптер-выпрямитель без ответной части разъёма
85295700Через адаптер-выпрямитель и ответную часть разъёма
Совпадающие параметры · 5
Тип
Электромагнитный газовый клапан
Номинальный диаметр
DN 20
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 150 мбар
Напряжение питания
120 В~, 50/60 Гц
Сравнение с 85295703

VGP 25R01Q5

85296203
Отличий: 1
Номинальный диаметр
Эта модель · 85295703DN 20
85296203DN 25
Совпадающие параметры · 5
Тип
Электромагнитный газовый клапан
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 150 мбар
Напряжение питания
120 В~, 50/60 Гц
Электрическое подключение
Через адаптер-выпрямитель без ответной части разъёма
Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 85295703 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

VGP (RU)RU · PDF на prom-elec.com · ред. 10-17 · 2018-06-11
VGP (EN)EN · PDF на prom-elec.com · ред. 08-23 · 2023-08-30
VGP 20-25 Replacing guide tube (EN)EN · PDF на prom-elec.com · ред. 04-19 · 2019-05-10
VGP (EN)EN · PDF на prom-elec.com · ред. 10-17 · 2011-08-29
