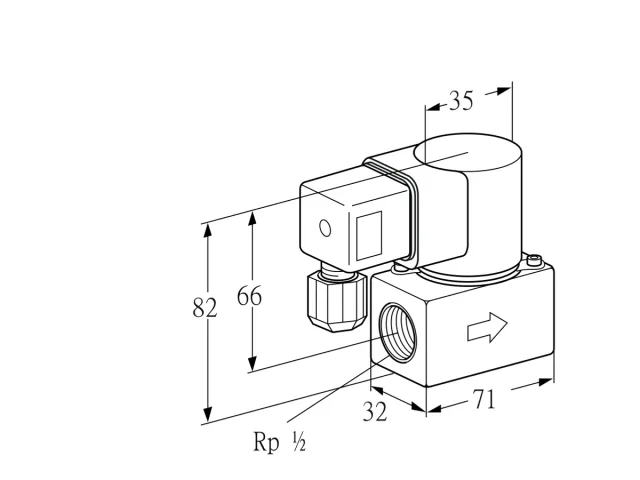

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

VG 15/10R01Q6G · 3D-модель
Kromschroder · Электромагнитные клапаны для газа и воздуха

Kromschroder VG 15/10R01Q6G — электромагнитный газовый клапан — 85234540

MPN / артикул: 85234540
Kromschroder

Для автоматического перекрытия. Закрывается при снятии напряжения. Быстрое открытие и быстрое закрытие. Для природного и городского газа, LPG и воздуха. Класс A по EN 161. Сертифицировано в EU.

Производитель автоматикиKromschroder
Артикул85234540
РазделЭлектромагнитные клапаны для газа и воздуха
Единицашт

Серия: VG · Тип оборудования или детали: Газовый электромагнитный клапан · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования13 материалов; язык и редакция указаны отдельно
Фото товара

Kromschroder VG 15/10R01Q6G — электромагнитный газовый клапан — 85234540

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для автоматического перекрытия. Закрывается при снятии напряжения. Быстрое открытие и быстрое закрытие. Для природного и городского газа, LPG и воздуха. Класс A по EN 161. Сертифицировано в EU.

Перед заказом проверьте артикул 85234540, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
85234540
Типообозначение
VG 15/10R01Q6G
Серия
VG
Код ТН ВЭД
84814090
Страна происхождения
DE
Тип
Электромагнитный газовый клапан
Номинальный диаметр
DN 15/10
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 100 мбар
Напряжение питания
120 В AC, 50/60 Гц
Электрическое подключение
Через стандартный 3-контактный штекер с ответной частью
Уровень шума
Малошумное исполнение
Единица продажи
шт
Артикул производителя
85234540
Точное исполнение

Как выбрать эту модель

VG 15/10R01Q6G

Артикул 85234540. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 7 параметров
VG Тип
Электромагнитный газовый клапан
15/10 Номинальный диаметр
DN 15/10
R Присоединение к трубопроводу
Внутренняя резьба Rp
01 Входное давление
Максимальное входное давление pu: 100 мбар
Q Напряжение питания
120 В~, 50/60 Гц
6 Электрическое подключение
Через стандартный 3-контактный штекер с ответной частью
G Уровень шума
Малошумное исполнение

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 85234540

VG 15/10R01T6G

85234510
Отличий: 1
Напряжение питания
Эта модель · 85234540120 В~, 50/60 Гц
85234510220/240 В~, 50/60 Гц
Совпадающие параметры · 6
Тип
Электромагнитный газовый клапан
Номинальный диаметр
DN 15/10
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 100 мбар
Электрическое подключение
Через стандартный 3-контактный штекер с ответной частью
Уровень шума
Малошумное исполнение
Сравнение с 85234540

VG 8R03Q6G

85231740
Отличий: 2
Номинальный диаметр
Эта модель · 85234540DN 15/10
85231740DN 8
Входное давление
Эта модель · 85234540Максимальное входное давление pu: 100 мбар
85231740Максимальное входное давление pu: 360 мбар
Совпадающие параметры · 5
Тип
Электромагнитный газовый клапан
Присоединение к трубопроводу
Внутренняя резьба Rp
Напряжение питания
120 В~, 50/60 Гц
Электрическое подключение
Через стандартный 3-контактный штекер с ответной частью
Уровень шума
Малошумное исполнение
Сравнение с 85234540

VG 15/10R01T6LG

85234511
Отличий: 2
Напряжение питания
Эта модель · 85234540120 В~, 50/60 Гц
85234511220/240 В~, 50/60 Гц
Электрическое подключение
Эта модель · 85234540Через стандартный 3-контактный штекер с ответной частью
85234511Через стандартный 3-контактный штекер с ответной частью и лампой
Совпадающие параметры · 5
Тип
Электромагнитный газовый клапан
Номинальный диаметр
DN 15/10
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 100 мбар
Уровень шума
Малошумное исполнение
Обслуживание

Запчасти по Part Detective

Перечень для артикула 85234540: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E4910 · Позиций: 3

VG 15/10R01Q6G

Схема запчастей E4910: VG 6-15/10
E4910 · VG 6-15/10. Нажмите на схему, чтобы увеличить.
  1. Поз.1Кол-во1
  2. Поз.2Кол-во1
  3. Поз.3Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

VG 6 – VG 15/10 (RU)RU · PDF на prom-elec.com · ред. 02-25 · 2025-02-10
VG (EN)EN · PDF на prom-elec.com · ред. 06-26 · 2026-06-25
VG 6 – VG 15/10 (EN)EN · PDF на prom-elec.com · ред. 02-25 · 2025-02-10
VG 10/15 - VG 65 (EN)EN · PDF на prom-elec.com · ред. 06-24 · 2024-06-25
VG 6, 8, 10, 15/10 (K OS EU-Konformitätserklärung) (DE, EN)EN · PDF на prom-elec.com · ред. 08 · 2024-05-21
VG 15/12...VG 50/39 (1,8bar) (K OS EU-Konformitätserklärung) (DE, EN)EN · PDF на prom-elec.com · ред. 05 · 2024-05-21
VG 10/15 - 65 (K OS EU-Konformitätserklärung) (DE, EN)EN · PDF на prom-elec.com · ред. 03 · 2024-05-21
VG 10/15-65 VG (BMP (EU)2016/426 GAR) (DE, EN)EN · PDF на prom-elec.com · ред. 04 · 2024-03-19
VG 15-50 VG (BMP (EU)2016/426 GAR) (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2024-03-19
VG 6 - 15 (UKCA) UK - Declaration of Conformity (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2022-08-25
VG 10/15 - 65 UKCA Type Examination Certificate (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2022-03-09
VG 6 - 15 UKCA Type Examination Certificate (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2022-03-09
VG (EN, FR, ES)EN · PDF на prom-elec.com · ред. 06-05 · 2005-08-31
