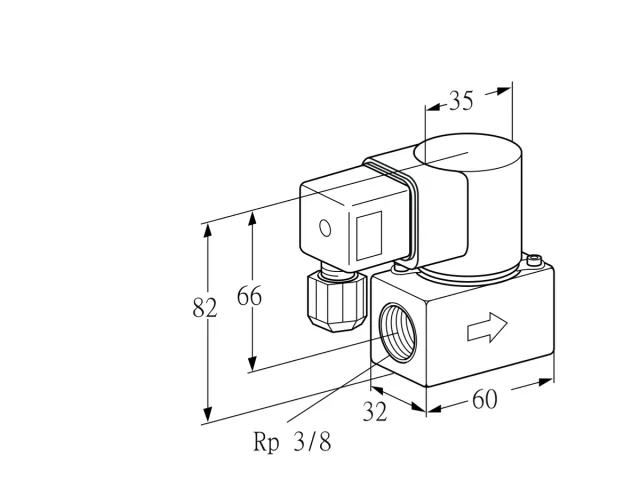

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

VG 10R01Q6 · 3D-модель
Kromschroder · Электромагнитные клапаны для газа и воздуха

Kromschroder VG 10R01Q6 — электромагнитный газовый клапан — 85233040

MPN / артикул: 85233040
Kromschroder

Для автоматического перекрытия. Закрывается при снятии напряжения. Быстрое открытие и быстрое закрытие. Для природного и городского газа, LPG и воздуха. Класс A по EN 161. Сертифицировано в EU.

Производитель автоматикиKromschroder
Артикул85233040
РазделЭлектромагнитные клапаны для газа и воздуха
Единицашт

Серия: VG · Тип оборудования или детали: Газовый электромагнитный клапан · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования11 материалов; язык и редакция указаны отдельно
Фото товара

Kromschroder VG 10R01Q6 — электромагнитный газовый клапан — 85233040

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для автоматического перекрытия. Закрывается при снятии напряжения. Быстрое открытие и быстрое закрытие. Для природного и городского газа, LPG и воздуха. Класс A по EN 161. Сертифицировано в EU.

Перед заказом проверьте артикул 85233040, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
85233040
Типообозначение
VG 10R01Q6
Серия
VG
Код ТН ВЭД
84814090
Страна происхождения
DE
Тип
Электромагнитный газовый клапан
Номинальный диаметр
DN 10
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 100 мбар
Напряжение питания
120 В AC, 50/60 Гц
Электрическое подключение
Через стандартный 3-контактный штекер с ответной частью
Единица продажи
шт
Артикул производителя
85233040
Точное исполнение

Как выбрать эту модель

VG 10R01Q6

Артикул 85233040. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 6 параметров
VG Тип
Электромагнитный газовый клапан
10 Номинальный диаметр
DN 10
R Присоединение к трубопроводу
Внутренняя резьба Rp
01 Входное давление
Максимальное входное давление pu: 100 мбар
Q Напряжение питания
120 В~, 50/60 Гц
6 Электрическое подключение
Через стандартный 3-контактный штекер с ответной частью

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 85233040

VG 10R01T6

85233010
Отличий: 1
Напряжение питания
Эта модель · 85233040120 В~, 50/60 Гц
85233010220/240 В~, 50/60 Гц
Совпадающие параметры · 5
Тип
Электромагнитный газовый клапан
Номинальный диаметр
DN 10
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 100 мбар
Электрическое подключение
Через стандартный 3-контактный штекер с ответной частью
Сравнение с 85233040

VG 10R01Q6L

85233041
Отличий: 1
Электрическое подключение
Эта модель · 85233040Через стандартный 3-контактный штекер с ответной частью
85233041Через стандартный 3-контактный штекер с ответной частью и лампой
Совпадающие параметры · 5
Тип
Электромагнитный газовый клапан
Номинальный диаметр
DN 10
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 100 мбар
Напряжение питания
120 В~, 50/60 Гц
Сравнение с 85233040

VG 15/10R01Q6

85234040
Отличий: 1
Номинальный диаметр
Эта модель · 85233040DN 10
85234040DN 15/10
Совпадающие параметры · 5
Тип
Электромагнитный газовый клапан
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 100 мбар
Напряжение питания
120 В~, 50/60 Гц
Электрическое подключение
Через стандартный 3-контактный штекер с ответной частью
Обслуживание

Запчасти по Part Detective

Перечень для артикула 85233040: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E4910 · Позиций: 3

VG 10R01Q6

Схема запчастей E4910: VG 6-15/10
E4910 · VG 6-15/10. Нажмите на схему, чтобы увеличить.
  1. Поз.1Кол-во1
  2. Поз.2Кол-во1
  3. Поз.3Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

VG 6 – VG 15/10 (RU)RU · PDF на prom-elec.com · ред. 02-25 · 2025-02-10
VG (EN)EN · PDF на prom-elec.com · ред. 06-26 · 2026-06-25
VG 6 – VG 15/10 (EN)EN · PDF на prom-elec.com · ред. 02-25 · 2025-02-10
VG 10/15 - VG 65 (EN)EN · PDF на prom-elec.com · ред. 06-24 · 2024-06-25
VG 6, 8, 10, 15/10 (K OS EU-Konformitätserklärung) (DE, EN)EN · PDF на prom-elec.com · ред. 08 · 2024-05-21
VG 10/15 - 65 (K OS EU-Konformitätserklärung) (DE, EN)EN · PDF на prom-elec.com · ред. 03 · 2024-05-21
VG 10/15-65 VG (BMP (EU)2016/426 GAR) (DE, EN)EN · PDF на prom-elec.com · ред. 04 · 2024-03-19
VG 6 - 15 (UKCA) UK - Declaration of Conformity (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2022-08-25
VG 10/15 - 65 UKCA Type Examination Certificate (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2022-03-09
VG 6 - 15 UKCA Type Examination Certificate (DE, EN)EN · PDF на prom-elec.com · ред. 00 · 2022-03-09
VG (EN, FR, ES)EN · PDF на prom-elec.com · ред. 06-05 · 2005-08-31
