Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

DL 11K-3 · 3D-модель
Kromschroder · Реле давления

Kromschroder DL 11K-3 — реле давления — 84444826

MPN / артикул: 84444826
Kromschroder

Реле давления воздуха: диапазон настройки: 1-11 мбар; максимальное рабочее давление: 50 мбар.

Производитель реле давленияKromschroder
MPN / артикул84444826
РазделРеле давления
Единицашт

Серия: DL · Тип оборудования или детали: Реле давления воздуха · Вид изделия: Устройство · Страна происхождения: Германия · Серия реле: Kromschroder DL · Электрическое подключение: кабельный ввод M16 · Контролируемое давление: Дифференциальное давление · Контролируемое давление: Избыточное давление

Документация для оборудования8 материалов; язык и редакция указаны отдельно

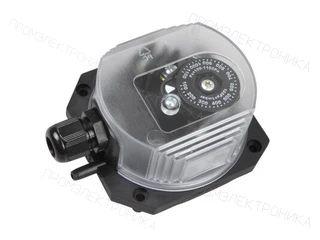

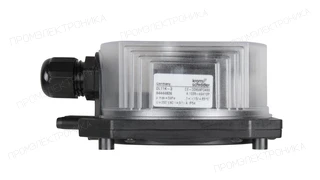

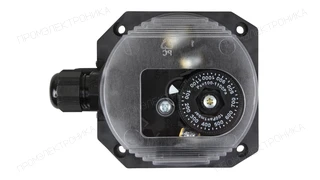

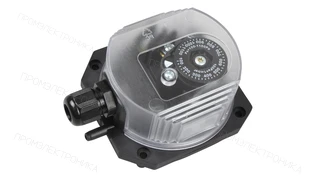

Фото товара

Kromschroder DL 11K-3 — реле давления — 84444826

1 / 7

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Kromschroder DL 11K-3 — реле давления — 84444826

Реле давления воздуха: диапазон настройки: 1-11 мбар; максимальное рабочее давление: 50 мбар.

Параметры исполнения

Диапазон настройки
1-11 мбар
Максимальное рабочее давление
50 мбар
Рабочая среда
воздух, нейтральные газы
Для контроля
избыточного давления / дифференциального давления
Электрическое подключение
Через винтовые клеммы
Степень защиты
IP54
Рабочая температура окр. среды
от -15 до 85 °C
Тип
Реле давления воздуха

Проверка перед заменой и заказом

Укажите маркировку 84444826 и количество. Сопоставьте рабочую среду, вид контролируемого давления, диапазон настройки, допустимое давление, присоединения и контакты. При замене приложите фото шильдика и схему подключения.

Диапазон настройки, максимальное рабочее давление и дифференциал переключения — разные параметры. Совпадение серии или наличие альтернативного артикула само по себе не подтверждает взаимозаменяемость.

Документация

Доступные документы показаны в отдельном разделе с языком и редакцией. Проверьте обозначение изделия и область применения руководства; если нужного документа нет, укажите его в запросе КП.

Перед заказом проверьте артикул 84444826, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Маркировка

Альтернативные артикулы

Бренд не указан
460070014000
Обозначения помогают найти реле и сверить маркировку. Перед заменой проверьте точное исполнение, рабочую среду, диапазон настройки, максимальное давление, контакты, присоединение и монтажное положение. Список обозначений не подтверждает взаимозаменяемость.
Параметры

Технические характеристики

Вес, кг
0.12
Ширина, см
4.7
Высота, см
8.5
Длина, см
11.7
Степень защиты
IP54
Рабочая температура окр. среды
от -15 до 85 °C
Диапазон срабатывания
от 0,2 до 0,35 мбар
Максимальное рабочее давление
50 мбар
Код производителя
84444826
Для контроля
избыточного давления / дифференциального давления
Рабочая среда
воздух, нейтральные газы
Типообозначение
DL 11K-3
Серия
DL
Код ТН ВЭД
90262080
Страна происхождения
DE
Тип
Реле давления воздуха
Диапазон настройки
1-11 мбар
Корпус
Со штуцером для трубки и маховиком
Электрическое подключение
Через винтовые клеммы
Единица продажи
шт
MPN / артикул
84444826
Точное исполнение

Как выбрать эту модель

DL 11K-3

Артикул 84444826. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 4 параметров
DL Тип
Реле давления воздуха
11 Диапазон настройки
1-11 мбар
K Корпус
Со штуцером для трубки и маховиком
-3 Электрическое подключение
Через винтовые клеммы

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 84444826

DL 3K-3

84444608
Отличий: 1
Диапазон настройки
Эта модель · 844448261-11 мбар
844446080.2-3 мбар; допускается применение как реле давления специального исполнения
Совпадающие параметры · 3
Тип
Реле давления воздуха
Корпус
Со штуцером для трубки и маховиком
Электрическое подключение
Через винтовые клеммы
Сравнение с 84444826

DL 3,5K-3

84444630
Отличий: 1
Диапазон настройки
Эта модель · 844448261-11 мбар
844446300.3-3,5 мбар
Совпадающие параметры · 3
Тип
Реле давления воздуха
Корпус
Со штуцером для трубки и маховиком
Электрическое подключение
Через винтовые клеммы
Сравнение с 84444826

DL 24K-3

84444640
Отличий: 1
Диапазон настройки
Эта модель · 844448261-11 мбар
844446402-24 мбар
Совпадающие параметры · 3
Тип
Реле давления воздуха
Корпус
Со штуцером для трубки и маховиком
Электрическое подключение
Через винтовые клеммы
Обслуживание

Запчасти по Part Detective

Перечень для артикула 84444826: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5084 · Позиций: 5

DL 11K-3

Изображение схемы для этой редакции пока недоступно. Ниже приведён подтверждённый перечень деталей.

  1. Поз.1Кол-во1
  2. Поз.2Кол-во1
  3. Поз.3Кол-во1
  4. Поз.4Кол-во1
  5. Поз.5Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

DL..A, DL..K (RU)RU · Документ — проверьте исполнение · ред. 12-24 · 2024-12-13
DL..H, DL..N (RU)RU · Документ — проверьте исполнение · ред. 05-22 · 2022-06-03
DL (EN)EN · Документ — проверьте исполнение · ред. 01-25 · 2025-01-28
DL..A, DL..K (EN)EN · Документ — проверьте исполнение · ред. 12-24 · 2024-12-13
DL..H, DL..N (EN)EN · Документ — проверьте исполнение · ред. 05-22 · 2022-04-25
DL..ALT (EN)EN · Документ — проверьте исполнение · ред. 07-21 · 2021-08-04
DL..ALT (EN)EN · Документ — проверьте исполнение · ред. 05-21 · 2021-05-26
DL..AT, DL..KT (EN, FR, ES)EN · Документ — проверьте исполнение · ред. 02-09 · 2017-04-26
