Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

DL 3K-3W · 3D-модель
Kromschroder · Реле давления

Kromschroder DL 3K-3W — реле давления — 84444600

MPN / артикул: 84444600
Kromschroder

Реле давления воздуха: диапазон настройки: 0.2-3 мбар; допускается применение как реле давления специального исполнения; максимальное рабочее давление: 150 мбар.

Производитель реле давленияKromschroder
MPN / артикул84444600
РазделРеле давления
Единицашт

Серия: DL · Тип оборудования или детали: Реле давления воздуха · Вид изделия: Устройство · Страна происхождения: Германия · Серия реле: Kromschroder DL · Контролируемое давление: Дифференциальное давление · Степень защиты: IP54 · Производитель реле давления: Kromschroder

Документация для оборудования9 материалов; язык и редакция указаны отдельно

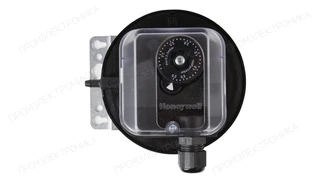

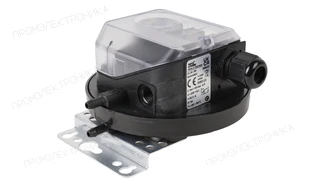

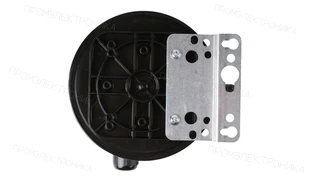

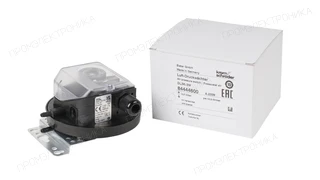

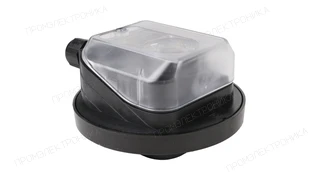

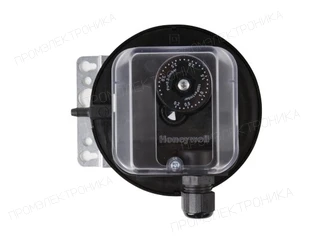

Фото товара

Kromschroder DL 3K-3W — реле давления — 84444600

1 / 7

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Kromschroder DL 3K-3W — реле давления — 84444600

Реле давления воздуха: диапазон настройки: 0.2-3 мбар; допускается применение как реле давления специального исполнения; максимальное рабочее давление: 150 мбар.

Параметры исполнения

Диапазон настройки
0.2-3 мбар; допускается применение как реле давления специального исполнения
Максимальное рабочее давление
150 мбар
Рабочая среда
воздух, горючие газы
Для контроля
дифференциального давления
Электрическое подключение
Через винтовые клеммы
Степень защиты
IP54
Диапазон срабатывания
от 0 до 1 мбар
Рабочая температура окр. среды
от -15 до 85 °C
Тип
Реле давления воздуха

Проверка перед заменой и заказом

Укажите маркировку 84444600 и количество. Сопоставьте рабочую среду, вид контролируемого давления, диапазон настройки, допустимое давление, присоединения и контакты. При замене приложите фото шильдика и схему подключения.

Диапазон настройки, максимальное рабочее давление и дифференциал переключения — разные параметры. Совпадение серии или наличие альтернативного артикула само по себе не подтверждает взаимозаменяемость.

Документация

Доступные документы показаны в отдельном разделе с языком и редакцией. Проверьте обозначение изделия и область применения руководства; если нужного документа нет, укажите его в запросе КП.

Перед заказом проверьте артикул 84444600, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Вес, кг
0.25
Ширина, см
5.9
Высота, см
10.7
Длина, см
10.7
Степень защиты
IP54
Рабочая температура окр. среды
от -15 до 85 °C
Диапазон срабатывания
от 0 до 1 мбар
Максимальное рабочее давление
150 мбар
Для контроля
дифференциального давления
Код производителя
84444600
Дифференциал переключения
0,1 - 0,15 мбар
Рабочая среда
воздух, горючие газы
Типообозначение
DL 3K-3W
Серия
DL
Код ТН ВЭД
85365080
Страна происхождения
DE
Тип
Реле давления воздуха
Диапазон настройки
0.2-3 мбар; допускается применение как реле давления специального исполнения
Корпус
Со штуцером для трубки и маховиком
Электрическое подключение
Через винтовые клеммы
Кронштейн
Z-образная форма
Единица продажи
шт
MPN / артикул
84444600
Точное исполнение

Как выбрать эту модель

DL 3K-3W

Артикул 84444600. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 5 параметров
DL Тип
Реле давления воздуха
3 Диапазон настройки
0.2-3 мбар; допускается применение как реле давления специального исполнения
K Корпус
Со штуцером для трубки и маховиком
-3 Электрическое подключение
Через винтовые клеммы
W Кронштейн
Z-образная форма

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 84444600

DL 3K-4W

84444609
Отличий: 1
Электрическое подключение
Эта модель · 84444600Через винтовые клеммы
84444609Через винтовые клеммы и кабельный ввод M16, IP 65
Совпадающие параметры · 4
Тип
Реле давления воздуха
Диапазон настройки
0.2-3 мбар; допускается применение как реле давления специального исполнения
Корпус
Со штуцером для трубки и маховиком
Кронштейн
Z-образная форма
Сравнение с 84444600

DL 5K-3W

84444700
Отличий: 1
Диапазон настройки
Эта модель · 844446000.2-3 мбар; допускается применение как реле давления специального исполнения
844447000.4-5 мбар; допускается применение как реле давления специального исполнения
Совпадающие параметры · 4
Тип
Реле давления воздуха
Корпус
Со штуцером для трубки и маховиком
Электрическое подключение
Через винтовые клеммы
Кронштейн
Z-образная форма
Сравнение с 84444600

DL 10K-3W

84444800
Отличий: 1
Диапазон настройки
Эта модель · 844446000.2-3 мбар; допускается применение как реле давления специального исполнения
844448001.0-10 мбар; допускается применение как реле давления специального исполнения
Совпадающие параметры · 4
Тип
Реле давления воздуха
Корпус
Со штуцером для трубки и маховиком
Электрическое подключение
Через винтовые клеммы
Кронштейн
Z-образная форма
Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 84444600 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

Документ — сверьте маркировку и исполнениеRU · Документ — проверьте исполнение
DL..A, DL..K (RU)RU · Документ — проверьте исполнение · ред. 12-24 · 2024-12-13
DL..H, DL..N (RU)RU · Документ — проверьте исполнение · ред. 05-22 · 2022-06-03
DL (EN)EN · Документ — проверьте исполнение · ред. 01-25 · 2025-01-28
DL..A, DL..K (EN)EN · Документ — проверьте исполнение · ред. 12-24 · 2024-12-13
DL..H, DL..N (EN)EN · Документ — проверьте исполнение · ред. 05-22 · 2022-04-25
DL..ALT (EN)EN · Документ — проверьте исполнение · ред. 07-21 · 2021-08-04
DL..ALT (EN)EN · Документ — проверьте исполнение · ред. 05-21 · 2021-05-26
DL..AT, DL..KT (EN, FR, ES)EN · Документ — проверьте исполнение · ред. 02-09 · 2017-04-26
