Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

DL 10K-3 · 3D-модель
Kromschroder · Реле давления

Kromschroder DL 10K-3 — реле давления — 84444807

MPN / артикул: 84444807
Kromschroder

Реле давления воздуха: диапазон настройки: 1.0-10 мбар; допускается применение как реле давления специального исполнения; максимальное рабочее давление: 300 мбар.

Производитель реле давленияKromschroder
MPN / артикул84444807
РазделРеле давления
Единицашт

Серия: DL · Тип оборудования или детали: Реле давления воздуха · Вид изделия: Устройство · Страна происхождения: Германия · Серия реле: Kromschroder DL · Контролируемое давление: Дифференциальное давление · Контролируемое давление: Избыточное давление · Контролируемое давление: Разрежение

Документация для оборудования9 материалов; язык и редакция указаны отдельно

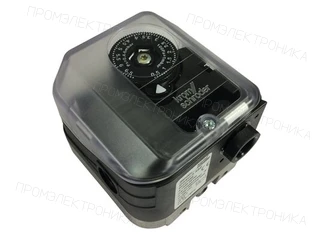

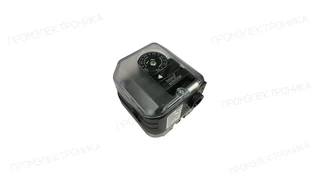

Фото товара

Kromschroder DL 10K-3 — реле давления — 84444807

1 / 3

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Kromschroder DL 10K-3 — реле давления — 84444807

Реле давления воздуха: диапазон настройки: 1.0-10 мбар; допускается применение как реле давления специального исполнения; максимальное рабочее давление: 300 мбар.

Параметры исполнения

Диапазон настройки
1.0-10 мбар; допускается применение как реле давления специального исполнения
Максимальное рабочее давление
300 мбар
Рабочая среда
воздух, горючие газы
Для контроля
дифференциального давления, избыточного давления, давления разряжения
Электрическое подключение
Через винтовые клеммы
Степень защиты
IP54
Рабочая температура окр. среды
от -20 до 85 °C
Тип
Реле давления воздуха

Проверка перед заменой и заказом

Укажите маркировку 84444807 и количество. Сопоставьте рабочую среду, вид контролируемого давления, диапазон настройки, допустимое давление, присоединения и контакты. При замене приложите фото шильдика и схему подключения.

Диапазон настройки, максимальное рабочее давление и дифференциал переключения — разные параметры. Совпадение серии или наличие альтернативного артикула само по себе не подтверждает взаимозаменяемость.

Документация

Доступные документы показаны в отдельном разделе с языком и редакцией. Проверьте обозначение изделия и область применения руководства; если нужного документа нет, укажите его в запросе КП.

Перед заказом проверьте артикул 84444807, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Вес, кг
0.4
Ширина, см
5.3
Высота, см
7.6
Длина, см
7
Степень защиты
IP54
Рабочая температура окр. среды
от -20 до 85 °C
Диапазон срабатывания
от 0,25 до 0,4 мбар
Максимальное рабочее давление
300 мбар
Для контроля
дифференциального давления, избыточного давления, давления разряжения
Код производителя
84444807
Рабочая среда
воздух, горючие газы
Типообозначение
DL 10K-3
Серия
DL
Код ТН ВЭД
90262080
Страна происхождения
DE
Тип
Реле давления воздуха
Диапазон настройки
1.0-10 мбар; допускается применение как реле давления специального исполнения
Корпус
Со штуцером для трубки и маховиком
Электрическое подключение
Через винтовые клеммы
Единица продажи
шт
MPN / артикул
84444807
Точное исполнение

Как выбрать эту модель

DL 10K-3

Артикул 84444807. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 4 параметров
DL Тип
Реле давления воздуха
10 Диапазон настройки
1.0-10 мбар; допускается применение как реле давления специального исполнения
K Корпус
Со штуцером для трубки и маховиком
-3 Электрическое подключение
Через винтовые клеммы

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 84444807

DL 3K-3

84444608
Отличий: 1
Диапазон настройки
Эта модель · 844448071.0-10 мбар; допускается применение как реле давления специального исполнения
844446080.2-3 мбар; допускается применение как реле давления специального исполнения
Совпадающие параметры · 3
Тип
Реле давления воздуха
Корпус
Со штуцером для трубки и маховиком
Электрическое подключение
Через винтовые клеммы
Сравнение с 84444807

DL 3,5K-3

84444630
Отличий: 1
Диапазон настройки
Эта модель · 844448071.0-10 мбар; допускается применение как реле давления специального исполнения
844446300.3-3,5 мбар
Совпадающие параметры · 3
Тип
Реле давления воздуха
Корпус
Со штуцером для трубки и маховиком
Электрическое подключение
Через винтовые клеммы
Сравнение с 84444807

DL 24K-3

84444640
Отличий: 1
Диапазон настройки
Эта модель · 844448071.0-10 мбар; допускается применение как реле давления специального исполнения
844446402-24 мбар
Совпадающие параметры · 3
Тип
Реле давления воздуха
Корпус
Со штуцером для трубки и маховиком
Электрическое подключение
Через винтовые клеммы
Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 84444807 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

Документ — сверьте маркировку и исполнениеRU · Документ — проверьте исполнение
DL..A, DL..K (RU)RU · Документ — проверьте исполнение · ред. 12-24 · 2024-12-13
DL..H, DL..N (RU)RU · Документ — проверьте исполнение · ред. 05-22 · 2022-06-03
DL (EN)EN · Документ — проверьте исполнение · ред. 01-25 · 2025-01-28
DL..A, DL..K (EN)EN · Документ — проверьте исполнение · ред. 12-24 · 2024-12-13
DL..H, DL..N (EN)EN · Документ — проверьте исполнение · ред. 05-22 · 2022-04-25
DL..ALT (EN)EN · Документ — проверьте исполнение · ред. 07-21 · 2021-08-04
DL..ALT (EN)EN · Документ — проверьте исполнение · ред. 05-21 · 2021-05-26
DL..AT, DL..KT (EN, FR, ES)EN · Документ — проверьте исполнение · ред. 02-09 · 2017-04-26
