Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

DL 5K-3 · 3D-модель
Kromschroder · Реле давления

Kromschroder DL 5K-3 — реле давления — 84444709

MPN / артикул: 84444709
Kromschroder

Реле давления воздуха: диапазон настройки: 0.4-5 мбар; допускается применение как реле давления специального исполнения; максимальное рабочее давление: 300 мбар.

Производитель реле давленияKromschroder
MPN / артикул84444709
РазделРеле давления
Единицашт

Серия: DL · Тип оборудования или детали: Реле давления воздуха · Вид изделия: Устройство · Страна происхождения: Германия · Серия реле: Kromschroder DL · Контролируемое давление: Дифференциальное давление · Контролируемое давление: Избыточное давление · Контролируемое давление: Разрежение

Документация для оборудования9 материалов; язык и редакция указаны отдельно

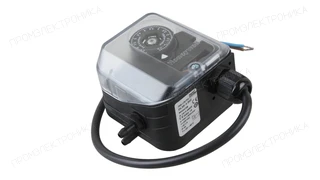

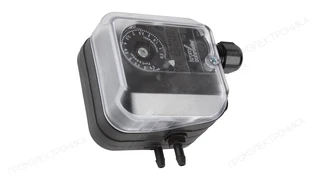

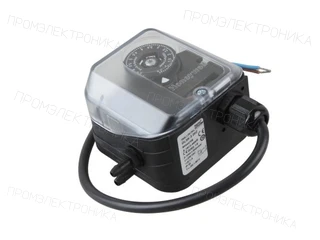

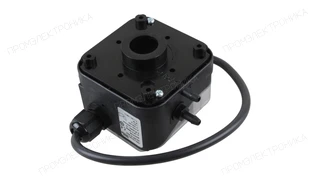

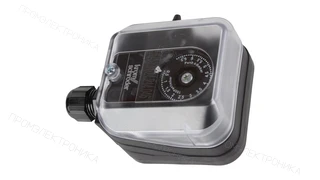

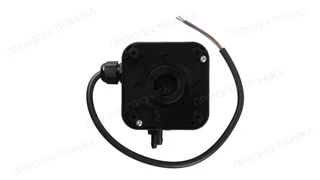

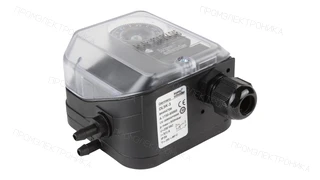

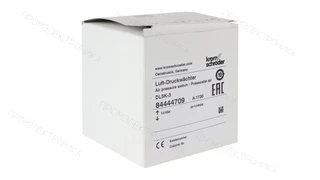

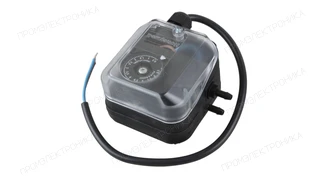

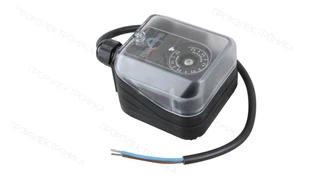

Фото товара

Kromschroder DL 5K-3 — реле давления — 84444709

1 / 11

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Kromschroder DL 5K-3 — реле давления — 84444709

Реле давления воздуха: диапазон настройки: 0.4-5 мбар; допускается применение как реле давления специального исполнения; максимальное рабочее давление: 300 мбар.

Параметры исполнения

Диапазон настройки
0.4-5 мбар; допускается применение как реле давления специального исполнения
Максимальное рабочее давление
300 мбар
Рабочая среда
воздух, горючие газы
Для контроля
дифференциального давления, давления разряжения, избыточного давления
Тип соединения
Rp 1/2"
Электрическое подключение
Через винтовые клеммы
Степень защиты
IP54
Рабочая температура окр. среды
от -20 до 85 °C
Тип
Реле давления воздуха

Проверка перед заменой и заказом

Укажите маркировку 84444709 и количество. Сопоставьте рабочую среду, вид контролируемого давления, диапазон настройки, допустимое давление, присоединения и контакты. При замене приложите фото шильдика и схему подключения.

Диапазон настройки, максимальное рабочее давление и дифференциал переключения — разные параметры. Совпадение серии или наличие альтернативного артикула само по себе не подтверждает взаимозаменяемость.

Документация

Доступные документы показаны в отдельном разделе с языком и редакцией. Проверьте обозначение изделия и область применения руководства; если нужного документа нет, укажите его в запросе КП.

Перед заказом проверьте артикул 84444709, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Вес, кг
0.222
Ширина, см
5.3
Высота, см
7.6
Длина, см
7
Тип соединения
Rp 1/2"
Степень защиты
IP54
Рабочая температура окр. среды
от -20 до 85 °C
Максимальное рабочее давление
300 мбар
Дифференциал переключения
0,2 - 0,3 мбар
Код производителя
84444709
Рабочая среда
воздух, горючие газы
Для контроля
дифференциального давления, давления разряжения, избыточного давления
Типообозначение
DL 5K-3
Серия
DL
Код ТН ВЭД
90262080
Страна происхождения
DE
Тип
Реле давления воздуха
Диапазон настройки
0.4-5 мбар; допускается применение как реле давления специального исполнения
Корпус
Со штуцером для трубки и маховиком
Электрическое подключение
Через винтовые клеммы
Единица продажи
шт
MPN / артикул
84444709
Точное исполнение

Как выбрать эту модель

DL 5K-3

Артикул 84444709. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 4 параметров
DL Тип
Реле давления воздуха
5 Диапазон настройки
0.4-5 мбар; допускается применение как реле давления специального исполнения
K Корпус
Со штуцером для трубки и маховиком
-3 Электрическое подключение
Через винтовые клеммы

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 84444709

DL 3K-3

84444608
Отличий: 1
Диапазон настройки
Эта модель · 844447090.4-5 мбар; допускается применение как реле давления специального исполнения
844446080.2-3 мбар; допускается применение как реле давления специального исполнения
Совпадающие параметры · 3
Тип
Реле давления воздуха
Корпус
Со штуцером для трубки и маховиком
Электрическое подключение
Через винтовые клеммы
Сравнение с 84444709

DL 3,5K-3

84444630
Отличий: 1
Диапазон настройки
Эта модель · 844447090.4-5 мбар; допускается применение как реле давления специального исполнения
844446300.3-3,5 мбар
Совпадающие параметры · 3
Тип
Реле давления воздуха
Корпус
Со штуцером для трубки и маховиком
Электрическое подключение
Через винтовые клеммы
Сравнение с 84444709

DL 24K-3

84444640
Отличий: 1
Диапазон настройки
Эта модель · 844447090.4-5 мбар; допускается применение как реле давления специального исполнения
844446402-24 мбар
Совпадающие параметры · 3
Тип
Реле давления воздуха
Корпус
Со штуцером для трубки и маховиком
Электрическое подключение
Через винтовые клеммы
Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 84444709 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

Документ — сверьте маркировку и исполнениеRU · Документ — проверьте исполнение
DL..A, DL..K (RU)RU · Документ — проверьте исполнение · ред. 12-24 · 2024-12-13
DL..H, DL..N (RU)RU · Документ — проверьте исполнение · ред. 05-22 · 2022-06-03
DL (EN)EN · Документ — проверьте исполнение · ред. 01-25 · 2025-01-28
DL..A, DL..K (EN)EN · Документ — проверьте исполнение · ред. 12-24 · 2024-12-13
DL..H, DL..N (EN)EN · Документ — проверьте исполнение · ред. 05-22 · 2022-04-25
DL..ALT (EN)EN · Документ — проверьте исполнение · ред. 07-21 · 2021-08-04
DL..ALT (EN)EN · Документ — проверьте исполнение · ред. 05-21 · 2021-05-26
DL..AT, DL..KT (EN, FR, ES)EN · Документ — проверьте исполнение · ред. 02-09 · 2017-04-26
