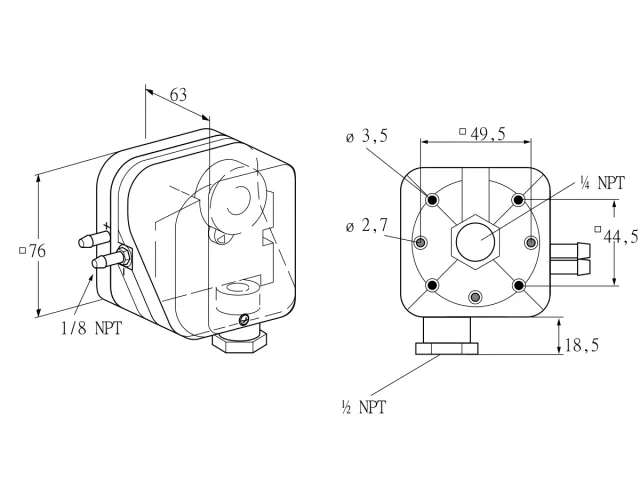

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

DL 10KG-3WZ · 3D-модель
Kromschroder · Датчики и реле давления воздуха

Kromschroder DL 10KG-3WZ — реле давления — 84444605

MPN / артикул: 84444605
Kromschroder

Для контроля избыточного давления, разрежения и перепада давления воздуха и дымовых газов. Сертифицировано в EU.

Производитель автоматикиKromschroder
Артикул84444605
РазделДатчики и реле давления воздуха
Единицашт

Серия: DL · Тип оборудования или детали: Реле давления воздуха · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования8 материалов; язык и редакция указаны отдельно
Фото товара

Kromschroder DL 10KG-3WZ — реле давления — 84444605

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для контроля избыточного давления, разрежения и перепада давления воздуха и дымовых газов. Сертифицировано в EU.

Перед заказом проверьте артикул 84444605, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
84444605
Типообозначение
DL 10KG-3WZ
Серия
DL
Код ТН ВЭД
85365080
Страна происхождения
DE
Тип
Реле давления воздуха
Диапазон настройки
1.0-10 мбар; допускается применение как реле давления специального исполнения
Корпус
Со штуцером для трубки и маховиком
С позолоченными контактами
Да
Электрическое подключение
Через винтовые клеммы
Кронштейн
Z-образная форма
Единица продажи
шт
Артикул производителя
84444605
Точное исполнение

Как выбрать эту модель

DL 10KG-3WZ

Артикул 84444605. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 6 параметров
DL Тип
Реле давления воздуха
10 Диапазон настройки
1.0-10 мбар; допускается применение как реле давления специального исполнения
K Корпус
Со штуцером для трубки и маховиком
G С позолоченными контактами
Да
-3 Электрическое подключение
Через винтовые клеммы
W Кронштейн
Z-образная форма

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 84444605

DL 3KG-3WZ

84444603
Отличий: 1
Диапазон настройки
Эта модель · 844446051.0-10 мбар; допускается применение как реле давления специального исполнения
844446030.2-3 мбар; допускается применение как реле давления специального исполнения
Совпадающие параметры · 5
Тип
Реле давления воздуха
Корпус
Со штуцером для трубки и маховиком
С позолоченными контактами
Да
Электрическое подключение
Через винтовые клеммы
Кронштейн
Z-образная форма
Сравнение с 84444605

DL 5KG-3WZ

84444604
Отличий: 1
Диапазон настройки
Эта модель · 844446051.0-10 мбар; допускается применение как реле давления специального исполнения
844446040.4-5 мбар; допускается применение как реле давления специального исполнения
Совпадающие параметры · 5
Тип
Реле давления воздуха
Корпус
Со штуцером для трубки и маховиком
С позолоченными контактами
Да
Электрическое подключение
Через винтовые клеммы
Кронштейн
Z-образная форма
Сравнение с 84444605

DL 50KG-3WZ

84444606
Отличий: 1
Диапазон настройки
Эта модель · 844446051.0-10 мбар; допускается применение как реле давления специального исполнения
844446062.5-50 мбар; допускается применение как реле давления специального исполнения
Совпадающие параметры · 5
Тип
Реле давления воздуха
Корпус
Со штуцером для трубки и маховиком
С позолоченными контактами
Да
Электрическое подключение
Через винтовые клеммы
Кронштейн
Z-образная форма
Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 84444605 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

DL..A, DL..K (RU)RU · PDF на prom-elec.com · ред. 12-24 · 2024-12-13
DL..H, DL..N (RU)RU · PDF на prom-elec.com · ред. 05-22 · 2022-06-03
DL (EN)EN · PDF на prom-elec.com · ред. 01-25 · 2025-01-28
DL..A, DL..K (EN)EN · PDF на prom-elec.com · ред. 12-24 · 2024-12-13
DL..H, DL..N (EN)EN · PDF на prom-elec.com · ред. 05-22 · 2022-04-25
DL..ALT (EN)EN · PDF на prom-elec.com · ред. 07-21 · 2021-08-04
DL..ALT (EN)EN · PDF на prom-elec.com · ред. 05-21 · 2021-05-26
DL..AT, DL..KT (EN, FR, ES)EN · PDF на prom-elec.com · ред. 02-09 · 2017-04-26
