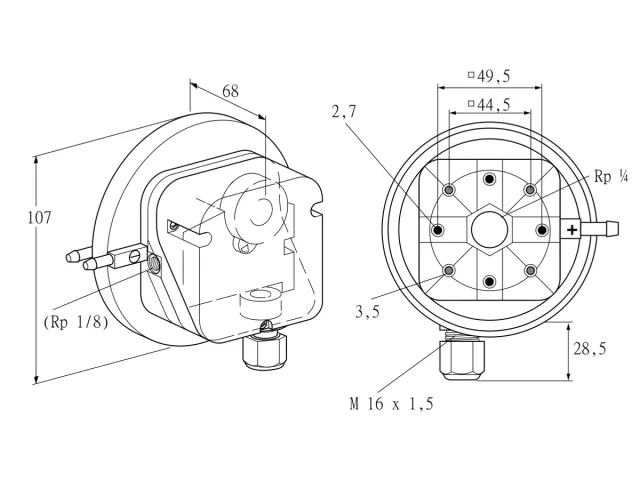

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

DL 3AG-4 · 3D-модель
Kromschroder · Датчики и реле давления воздуха

Kromschroder DL 3AG-4 — реле давления — 84444461

MPN / артикул: 84444461
Kromschroder

Для контроля избыточного давления, разрежения и перепада давления воздуха и дымовых газов. Сертифицировано в EU.

Производитель автоматикиKromschroder
Артикул84444461
РазделДатчики и реле давления воздуха
Единицашт

Серия: DL · Тип оборудования или детали: Реле давления воздуха · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования8 материалов; язык и редакция указаны отдельно
Фото товара

Kromschroder DL 3AG-4 — реле давления — 84444461

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для контроля избыточного давления, разрежения и перепада давления воздуха и дымовых газов. Сертифицировано в EU.

Перед заказом проверьте артикул 84444461, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
84444461
Типообозначение
DL 3AG-4
Серия
DL
Код ТН ВЭД
90262080
Страна происхождения
DE
Тип
Реле давления воздуха
Диапазон настройки
0.2-3 мбар; допускается применение как реле давления специального исполнения
Корпус
С резьбовым присоединением Rp 1/4 и штуцером для трубки, с маховичком
С позолоченными контактами
Да
Электрическое подключение
Через винтовые клеммы и кабельный ввод M16, IP 65
Единица продажи
шт
Артикул производителя
84444461
Точное исполнение

Как выбрать эту модель

DL 3AG-4

Артикул 84444461. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 5 параметров
DL Тип
Реле давления воздуха
3 Диапазон настройки
0.2-3 мбар; допускается применение как реле давления специального исполнения
A Корпус
С резьбовым присоединением Rp 1/4 и штуцером для трубки, с маховичком
G С позолоченными контактами
Да
-4 Электрическое подключение
Через винтовые клеммы и кабельный ввод M16, IP 65

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 84444461

DL 3AG-3

84444450
Отличий: 1
Электрическое подключение
Эта модель · 84444461Через винтовые клеммы и кабельный ввод M16, IP 65
84444450Через винтовые клеммы
Совпадающие параметры · 4
Тип
Реле давления воздуха
Диапазон настройки
0.2-3 мбар; допускается применение как реле давления специального исполнения
Корпус
С резьбовым присоединением Rp 1/4 и штуцером для трубки, с маховичком
С позолоченными контактами
Да
Сравнение с 84444461

DL 3AG-5

84444456
Отличий: 1
Электрическое подключение
Эта модель · 84444461Через винтовые клеммы и кабельный ввод M16, IP 65
84444456Через 4-контактный штекер без ответной части
Совпадающие параметры · 4
Тип
Реле давления воздуха
Диапазон настройки
0.2-3 мбар; допускается применение как реле давления специального исполнения
Корпус
С резьбовым присоединением Rp 1/4 и штуцером для трубки, с маховичком
С позолоченными контактами
Да
Сравнение с 84444461

DL 3KG-4

84444614
Отличий: 1
Корпус
Эта модель · 84444461С резьбовым присоединением Rp 1/4 и штуцером для трубки, с маховичком
84444614Со штуцером для трубки и маховиком
Совпадающие параметры · 4
Тип
Реле давления воздуха
Диапазон настройки
0.2-3 мбар; допускается применение как реле давления специального исполнения
С позолоченными контактами
Да
Электрическое подключение
Через винтовые клеммы и кабельный ввод M16, IP 65
Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 84444461 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

DL..A, DL..K (RU)RU · PDF на prom-elec.com · ред. 12-24 · 2024-12-13
DL..H, DL..N (RU)RU · PDF на prom-elec.com · ред. 05-22 · 2022-06-03
DL (EN)EN · PDF на prom-elec.com · ред. 01-25 · 2025-01-28
DL..A, DL..K (EN)EN · PDF на prom-elec.com · ред. 12-24 · 2024-12-13
DL..H, DL..N (EN)EN · PDF на prom-elec.com · ред. 05-22 · 2022-04-25
DL..ALT (EN)EN · PDF на prom-elec.com · ред. 07-21 · 2021-08-04
DL..ALT (EN)EN · PDF на prom-elec.com · ред. 05-21 · 2021-05-26
DL..AT, DL..KT (EN, FR, ES)EN · PDF на prom-elec.com · ред. 02-09 · 2017-04-26
