DL 3AG-3 · 3D-модель
Kromschroder · Реле давления

Kromschroder DL 3AG-3 — реле давления — 84444450

MPN / артикул: 84444450
Kromschroder

Реле давления воздуха: диапазон настройки: 0.2-3 мбар; допускается применение как реле давления специального исполнения; максимальное рабочее давление: 150 мбар.

Производитель реле давленияKromschroder
MPN / артикул84444450
РазделРеле давления
Единицашт

Серия: DL · Тип оборудования или детали: Реле давления воздуха · Вид изделия: Устройство · Страна происхождения: Германия · Серия реле: Kromschroder DL · Контролируемое давление: Дифференциальное давление · Степень защиты: IP54 · Производитель реле давления: Kromschroder

Документация для оборудования9 материалов; язык и редакция указаны отдельно

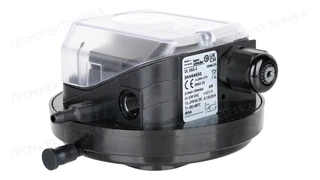

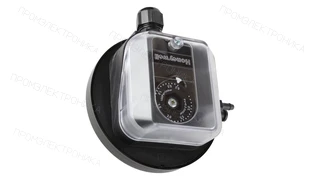

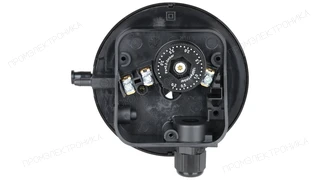

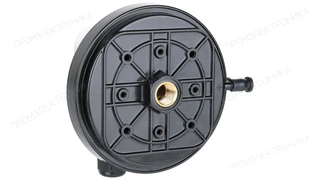

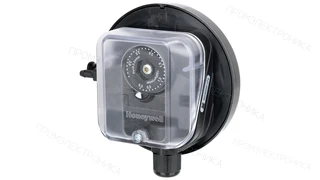

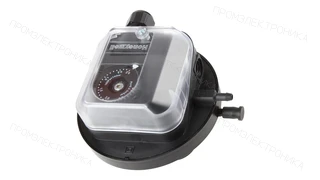

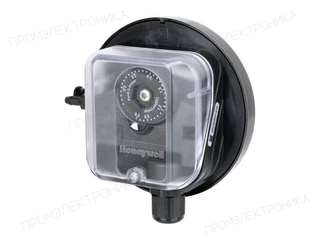

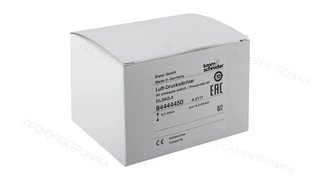

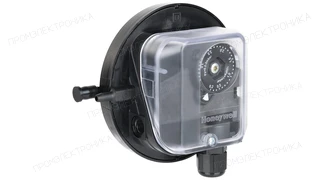

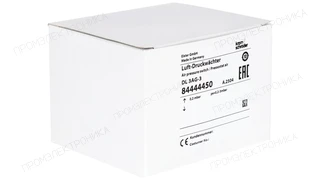

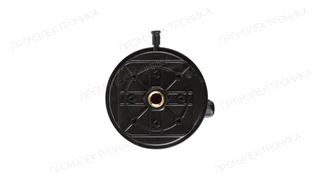

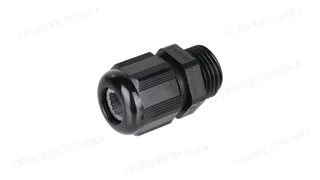

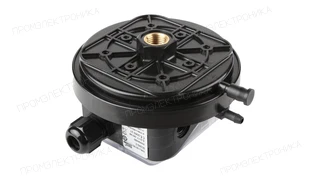

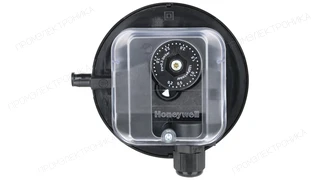

Фото товара

Kromschroder DL 3AG-3 — реле давления — 84444450

1 / 15

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Kromschroder DL 3AG-3 — реле давления — 84444450

Реле давления воздуха: диапазон настройки: 0.2-3 мбар; допускается применение как реле давления специального исполнения; максимальное рабочее давление: 150 мбар.

Параметры исполнения

Диапазон настройки
0.2-3 мбар; допускается применение как реле давления специального исполнения
Максимальное рабочее давление
150 мбар
Рабочая среда
воздух, горючие газы
Для контроля
дифференциального давления
Тип соединения
Rp 1/4"
Электрическое подключение
Через винтовые клеммы
Степень защиты
IP54
Диапазон срабатывания
от 0 до 1 мбар
Рабочая температура окр. среды
от -15 до 85 °C
С позолоченными контактами
Да

Проверка перед заменой и заказом

Укажите маркировку 84444450 и количество. Сопоставьте рабочую среду, вид контролируемого давления, диапазон настройки, допустимое давление, присоединения и контакты. При замене приложите фото шильдика и схему подключения.

Диапазон настройки, максимальное рабочее давление и дифференциал переключения — разные параметры. Совпадение серии или наличие альтернативного артикула само по себе не подтверждает взаимозаменяемость.

Документация

Доступные документы показаны в отдельном разделе с языком и редакцией. Проверьте обозначение изделия и область применения руководства; если нужного документа нет, укажите его в запросе КП.

Перед заказом проверьте артикул 84444450, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Вес, кг
0.3
Ширина, см
5.9
Высота, см
10.7
Длина, см
10.7
Степень защиты
IP54
Тип соединения
Rp 1/4"
Рабочая температура окр. среды
от -15 до 85 °C
Диапазон срабатывания
от 0 до 1 мбар
Максимальное рабочее давление
150 мбар
Код производителя
84444450
Для контроля
дифференциального давления
Дифференциал переключения
0,1 - 0,16 мбар
Рабочая среда
воздух, горючие газы
Типообозначение
DL 3AG-3
Серия
DL
Код ТН ВЭД
85365080
Страна происхождения
DE
Тип
Реле давления воздуха
Диапазон настройки
0.2-3 мбар; допускается применение как реле давления специального исполнения
Корпус
С резьбовым присоединением Rp 1/4 и штуцером для трубки, с маховичком
С позолоченными контактами
Да
Электрическое подключение
Через винтовые клеммы
Единица продажи
шт
MPN / артикул
84444450
Точное исполнение

Как выбрать эту модель

DL 3AG-3

Артикул 84444450. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 5 параметров
DL Тип
Реле давления воздуха
3 Диапазон настройки
0.2-3 мбар; допускается применение как реле давления специального исполнения
A Корпус
С резьбовым присоединением Rp 1/4 и штуцером для трубки, с маховичком
G С позолоченными контактами
Да
-3 Электрическое подключение
Через винтовые клеммы

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 84444450

DL 1,5AG-3

84444413
Отличий: 1
Диапазон настройки
Эта модель · 844444500.2-3 мбар; допускается применение как реле давления специального исполнения
84444413-0.5-+1,5 мбар
Совпадающие параметры · 4
Тип
Реле давления воздуха
Корпус
С резьбовым присоединением Rp 1/4 и штуцером для трубки, с маховичком
С позолоченными контактами
Да
Электрическое подключение
Через винтовые клеммы
Сравнение с 84444450

DL 3AG-5

84444456
Отличий: 1
Электрическое подключение
Эта модель · 84444450Через винтовые клеммы
84444456Через 4-контактный штекер без ответной части
Совпадающие параметры · 4
Тип
Реле давления воздуха
Диапазон настройки
0.2-3 мбар; допускается применение как реле давления специального исполнения
Корпус
С резьбовым присоединением Rp 1/4 и штуцером для трубки, с маховичком
С позолоченными контактами
Да
Сравнение с 84444450

DL 3AG-4

84444461
Отличий: 1
Электрическое подключение
Эта модель · 84444450Через винтовые клеммы
84444461Через винтовые клеммы и кабельный ввод M16, IP 65
Совпадающие параметры · 4
Тип
Реле давления воздуха
Диапазон настройки
0.2-3 мбар; допускается применение как реле давления специального исполнения
Корпус
С резьбовым присоединением Rp 1/4 и штуцером для трубки, с маховичком
С позолоченными контактами
Да
Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 84444450 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

Документ — сверьте маркировку и исполнениеRU · Документ — проверьте исполнение
DL..A, DL..K (RU)RU · Документ — проверьте исполнение · ред. 12-24 · 2024-12-13
DL..H, DL..N (RU)RU · Документ — проверьте исполнение · ред. 05-22 · 2022-06-03
DL (EN)EN · Документ — проверьте исполнение · ред. 01-25 · 2025-01-28
DL..A, DL..K (EN)EN · Документ — проверьте исполнение · ред. 12-24 · 2024-12-13
DL..H, DL..N (EN)EN · Документ — проверьте исполнение · ред. 05-22 · 2022-04-25
DL..ALT (EN)EN · Документ — проверьте исполнение · ред. 07-21 · 2021-08-04
DL..ALT (EN)EN · Документ — проверьте исполнение · ред. 05-21 · 2021-05-26
DL..AT, DL..KT (EN, FR, ES)EN · Документ — проверьте исполнение · ред. 02-09 · 2017-04-26
