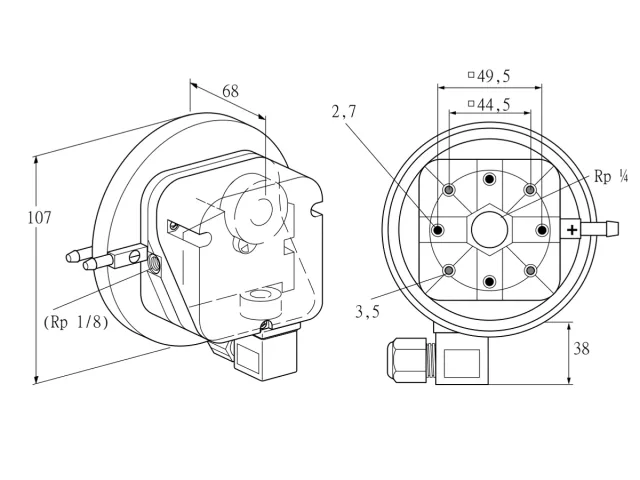

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

DL 3AG-9K2 · 3D-модель
Kromschroder · Датчики и реле давления воздуха

Kromschroder DL 3AG-9K2 — реле давления — 84444452

MPN / артикул: 84444452
Kromschroder

Для контроля избыточного давления, разрежения и перепада давления воздуха и дымовых газов. Сертифицировано в EU.

Производитель автоматикиKromschroder
Артикул84444452
РазделДатчики и реле давления воздуха
Единицашт

Серия: DL · Тип оборудования или детали: Реле давления воздуха · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования8 материалов; язык и редакция указаны отдельно
Фото товара

Kromschroder DL 3AG-9K2 — реле давления — 84444452

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для контроля избыточного давления, разрежения и перепада давления воздуха и дымовых газов. Сертифицировано в EU.

Перед заказом проверьте артикул 84444452, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
84444452
Типообозначение
DL 3AG-9K2
Серия
DL
Код ТН ВЭД
85365019
Страна происхождения
DE
Тип
Реле давления воздуха
Диапазон настройки
0.2-3 мбар; допускается применение как реле давления специального исполнения
Корпус
С резьбовым присоединением Rp 1/4 и штуцером для трубки, с маховичком
С позолоченными контактами
Да
Электрическое подключение
Через 4-контактный штекер с ответной частью, IP 65
Обратная связь
Красный/зелёный/красный сигнальный светодиод на 24 В AC/DC
Единица продажи
шт
Артикул производителя
84444452
Точное исполнение

Как выбрать эту модель

DL 3AG-9K2

Артикул 84444452. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 6 параметров
DL Тип
Реле давления воздуха
3 Диапазон настройки
0.2-3 мбар; допускается применение как реле давления специального исполнения
A Корпус
С резьбовым присоединением Rp 1/4 и штуцером для трубки, с маховичком
G С позолоченными контактами
Да
-9 Электрическое подключение
Через 4-контактный штекер с ответной частью, IP 65
K2 Обратная связь
Красный/зелёный/красный сигнальный светодиод на 24 В AC/DC

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 84444452

DL 3AG-6K2

84444453
Отличий: 1
Электрическое подключение
Эта модель · 84444452Через 4-контактный штекер с ответной частью, IP 65
84444453Через 4-контактный штекер с ответной частью
Совпадающие параметры · 5
Тип
Реле давления воздуха
Диапазон настройки
0.2-3 мбар; допускается применение как реле давления специального исполнения
Корпус
С резьбовым присоединением Rp 1/4 и штуцером для трубки, с маховичком
С позолоченными контактами
Да
Обратная связь
Красный/зелёный/красный сигнальный светодиод на 24 В AC/DC
Сравнение с 84444452

DL 3AG-3K2

84444454
Отличий: 1
Электрическое подключение
Эта модель · 84444452Через 4-контактный штекер с ответной частью, IP 65
84444454Через винтовые клеммы
Совпадающие параметры · 5
Тип
Реле давления воздуха
Диапазон настройки
0.2-3 мбар; допускается применение как реле давления специального исполнения
Корпус
С резьбовым присоединением Rp 1/4 и штуцером для трубки, с маховичком
С позолоченными контактами
Да
Обратная связь
Красный/зелёный/красный сигнальный светодиод на 24 В AC/DC
Сравнение с 84444452

DL 1,5AG-3K2

84444414
Отличий: 2
Диапазон настройки
Эта модель · 844444520.2-3 мбар; допускается применение как реле давления специального исполнения
84444414-0.5-+1,5 мбар
Электрическое подключение
Эта модель · 84444452Через 4-контактный штекер с ответной частью, IP 65
84444414Через винтовые клеммы
Совпадающие параметры · 4
Тип
Реле давления воздуха
Корпус
С резьбовым присоединением Rp 1/4 и штуцером для трубки, с маховичком
С позолоченными контактами
Да
Обратная связь
Красный/зелёный/красный сигнальный светодиод на 24 В AC/DC
Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 84444452 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

DL..A, DL..K (RU)RU · PDF на prom-elec.com · ред. 12-24 · 2024-12-13
DL..H, DL..N (RU)RU · PDF на prom-elec.com · ред. 05-22 · 2022-06-03
DL (EN)EN · PDF на prom-elec.com · ред. 01-25 · 2025-01-28
DL..A, DL..K (EN)EN · PDF на prom-elec.com · ред. 12-24 · 2024-12-13
DL..H, DL..N (EN)EN · PDF на prom-elec.com · ред. 05-22 · 2022-04-25
DL..ALT (EN)EN · PDF на prom-elec.com · ред. 07-21 · 2021-08-04
DL..ALT (EN)EN · PDF на prom-elec.com · ред. 05-21 · 2021-05-26
DL..AT, DL..KT (EN, FR, ES)EN · PDF на prom-elec.com · ред. 02-09 · 2017-04-26
